Projekt exportieren
In diesem Leitfaden erfahren Sie, wie Sie Dateien exportieren, in welche Formate Sie exportieren können und welche Konfigurationsoptionen Sie wählen können, um die exportierten Dateien nach Ihren Wüns
Zuletzt aktualisiert
In diesem Leitfaden erfahren Sie, wie Sie Dateien exportieren, in welche Formate Sie exportieren können und welche Konfigurationsoptionen Sie wählen können, um die exportierten Dateien nach Ihren Wüns
Zuletzt aktualisiert
Sie können Messungen exportieren, um sie mit Kollegen oder Kunden auszutauschen und/oder sie in anderen Anwendungen zu verwenden. Sie können Messungen auch exportieren, um sie zu sichern.
PDF (Portable Document Format) zum einfachen Drucken und Weitergeben.
DXF (Drawing Exchange Format) zur Verwendung in CAD-Programmen.
CSV (Comma Separated Values), um die Rohkoordinaten in einer Tabellenkalkulation anzuzeigen.
Bilddatei - Sie können in die Formate PNG, JPG oder SVG exportieren.
MFILE (Moasure-Datei) - Exportieren, um es mit einer anderen Moasure PRO-App zu teilen.
Öffnen Sie die Moasure App und wählen Sie die Messung, die Sie exportieren möchten, indem Sie unten in der App auf Dateien gehen und dann Öffnen wählen.
Sobald die Messung geladen ist, tippen Sie auf Datei > Exportieren.

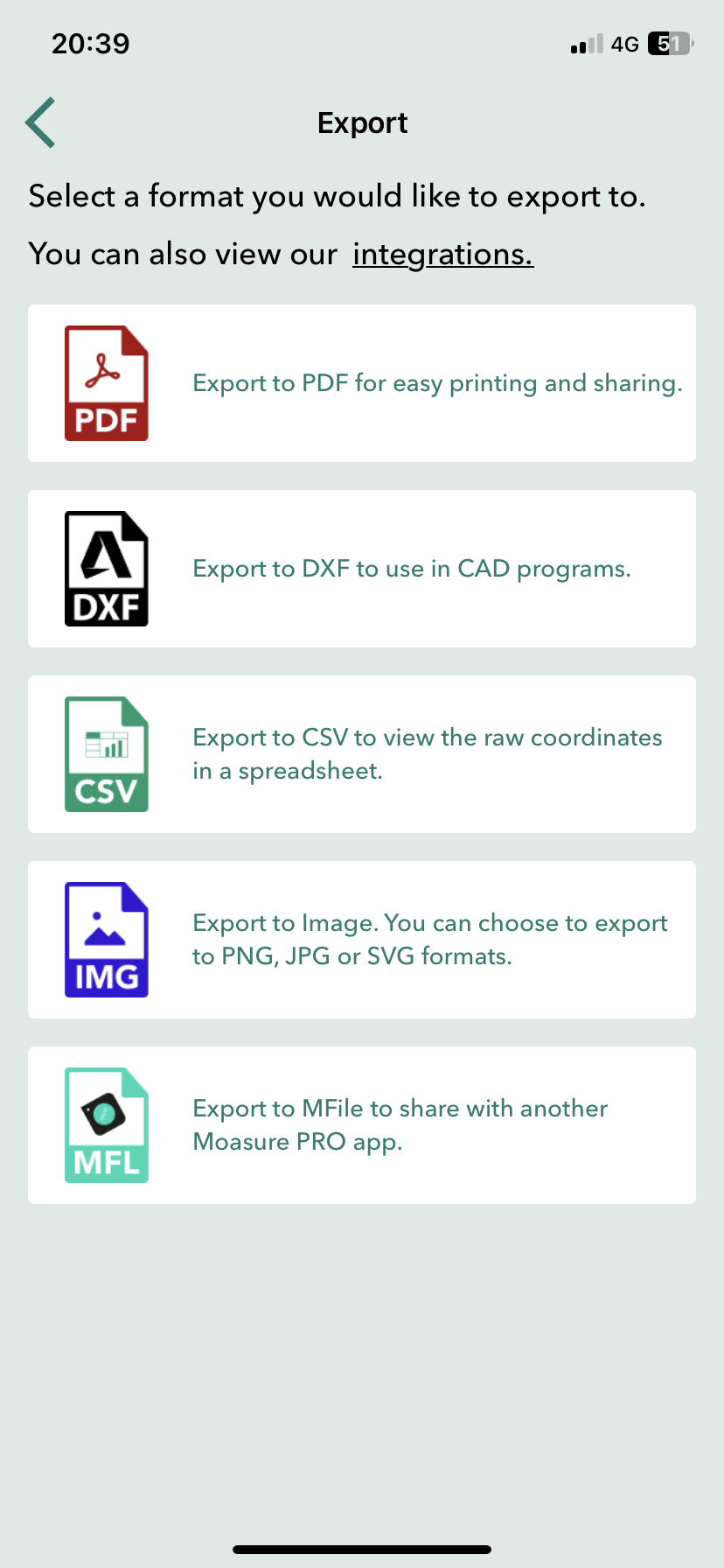

Wählen Sie das gewünschte Exportformat aus den angebotenen Optionen aus.
Hinweis: Sie können auch mehrere Dateien auf einmal exportieren. Wie man das macht, erfahren Sie unter Mehrere Dateien exportieren.
Die Konfigurationsoptionen sind in der App-Version 1.8 und höher verfügbar. Wenn Sie mit einer älteren App-Version arbeiten, können Sie Ihre Exporte nicht konfigurieren.

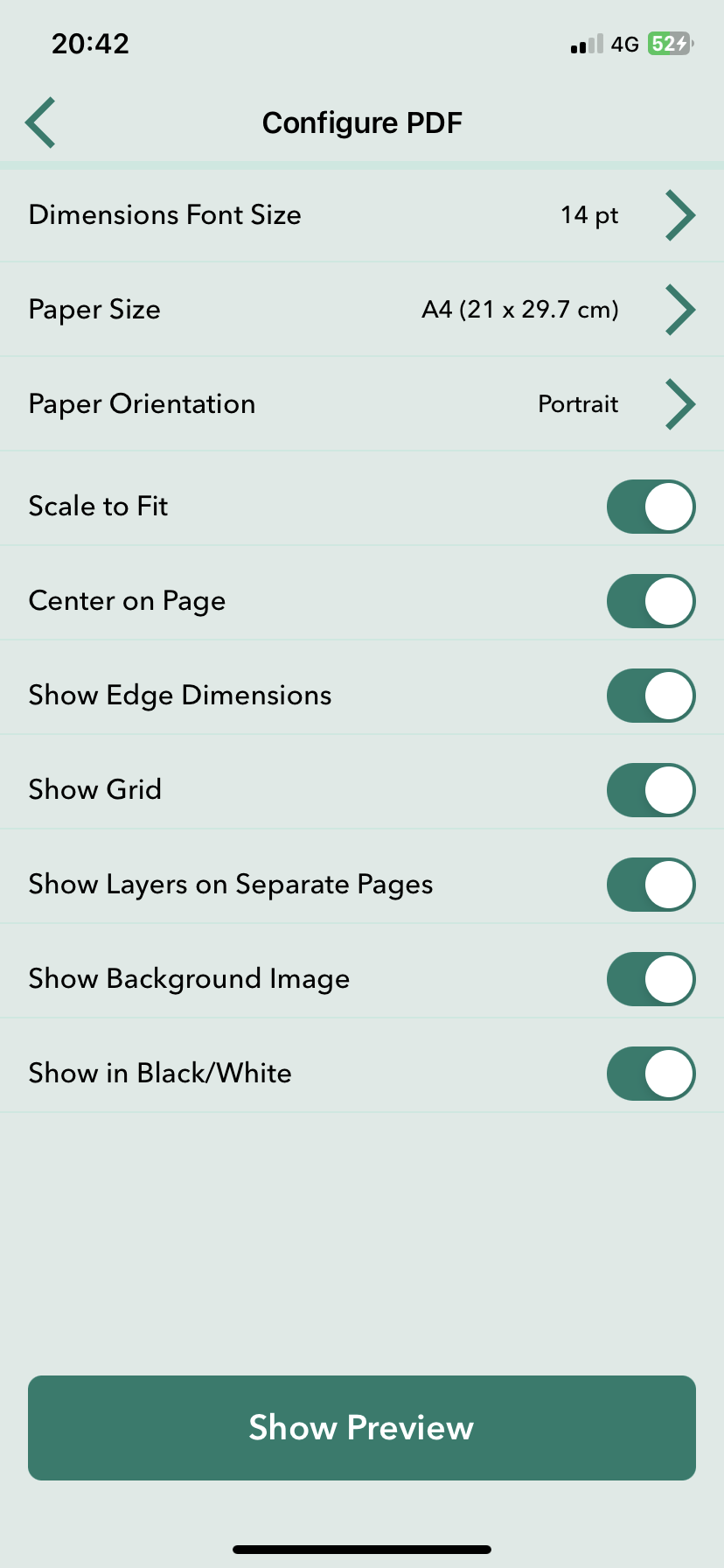

Beim PDF-Export können Sie die Standardkonfigurationsoptionen ändern, um die PDF-Datei nach Ihren Wünschen zu gestalten. Sie können vor dem Export sehen, wie sich die Konfigurationsoptionen auf die PDF-Datei auswirken, indem Sie unten unter PDF konfigurieren auf Vorschau tippen.
Die konfigurierbaren Optionen werden im Folgenden erläutert.
Dimension Schriftgröße - Die Größe der im gesamten PDF-Dokument verwendeten Schrift.
Papierformat - Die Größe des Papiers, auf das die PDF-Datei exportiert werden soll. Sie können aus einer breiten Palette von Optionen wählen, darunter A0 bis A4 sowie technische Papiergrößen wie ANSI C bis E.
Anpassen skalieren - Die Option Anpassen ist standardmäßig aktiviert. Mit dieser Option werden die Maße automatisch verkleinert oder vergrößert, um sie an die Abmessungen des Papierformats anzupassen, das Sie für den Export ausgewählt haben. Wenn diese Option aktiviert ist, analysiert der PDF-Exportprozess den Inhalt und das von Ihnen gewählte Papierformat. Ist der Inhalt größer als das gewählte Papierformat, wird er proportional verkleinert, damit er in den verfügbaren Platz passt. Dadurch wird sichergestellt, dass der gesamte Inhalt auf dem gewählten Papierformat sichtbar und druckbar ist. Ist der Inhalt dagegen kleiner als das ausgewählte Papierformat, wird er mit der Funktion „Skalieren“ proportional vergrößert, um den Platz auf dem Papier optimal auszunutzen. Dadurch wird vermieden, dass kleine Inhalte auf größeren Papierformaten zu klein erscheinen.
Voreingestellter Maßstab - Sie können einen voreingestellten Maßstab auswählen, indem Sie die Option Skalieren auf Anpassung deaktivieren. Sie können dann aus einer breiten Palette von Maßstäben zwischen 1:1 und 1:500 wählen. Jeder Export mit ausgewähltem Maßstab (egal, ob es sich um einen anpassungsfähigen oder einen voreingestellten Maßstab handelt) enthält einen Maßstabsbalken mit einem Maßstabsverhältnis, das das Verhältnis zwischen den auf dem Papier gezeigten Messungen und den entsprechenden Messungen in der Realität angibt. Er bietet eine visuelle Darstellung des Maßstabs oder Verhältnisses, das zur Darstellung von Entfernungen verwendet wird. Ein Beispiel: Wenn Sie einen Maßstab von 1:5 gewählt haben, bedeutet das, dass jede Maßeinheit auf dem Papier (in diesem Fall 1 cm) einem größeren Maß in der Realität entspricht (in diesem Fall 5 cm). Für jeden 1 cm, den Sie auf dem Papier messen, entspricht dies also einer Entfernung von 5 cm in der realen Welt. Zur weiteren Veranschaulichung: Wenn du eine Kante auf dem Papier misst und sie 4 cm lang ist, kannst du die reale Länge berechnen, indem du sie mit dem Maßstabsfaktor multiplizierst. In diesem Fall würden 4 cm auf dem Papier einer Länge von 20 cm im wirklichen Leben entsprechen (4 cm x 5 = 20 cm). Darüber hinaus wird hinter der Messung ein Gitter aus Quadraten angezeigt. Diese Gitterquadrate können verwendet werden, um die Größe von Maßen im wirklichen Leben zu schätzen. Die Gitterquadrate dienen als visuelle Referenz, die es Ihnen ermöglicht, die relativen Größen der Messkanten und des Gesamtmaßes zu beurteilen. Denken Sie daran, dass Sie den realen Wert der Messränder jederzeit auf der Seite Ränder im PDF-Dokument nachschlagen können.
Nachfolgend sehen Sie ein Beispiel für eine PDF-Datei, die mit der Option „Anpassen“ exportiert wurde
Hinweis: Bei der Auswahl eines voreingestellten Maßstabs (z. B. 1:5) ist es möglich, dass die Messung zu groß ist, um auf der Seite dargestellt zu werden. In diesem Fall wird in der PDF-Datei eine Warnung angezeigt, die besagt: „Die Messung kann nicht angezeigt werden, weil sie zu groß ist. Sie können die Skalierungseinstellungen oder die Papiergröße anpassen, um dieses Problem zu beheben“.

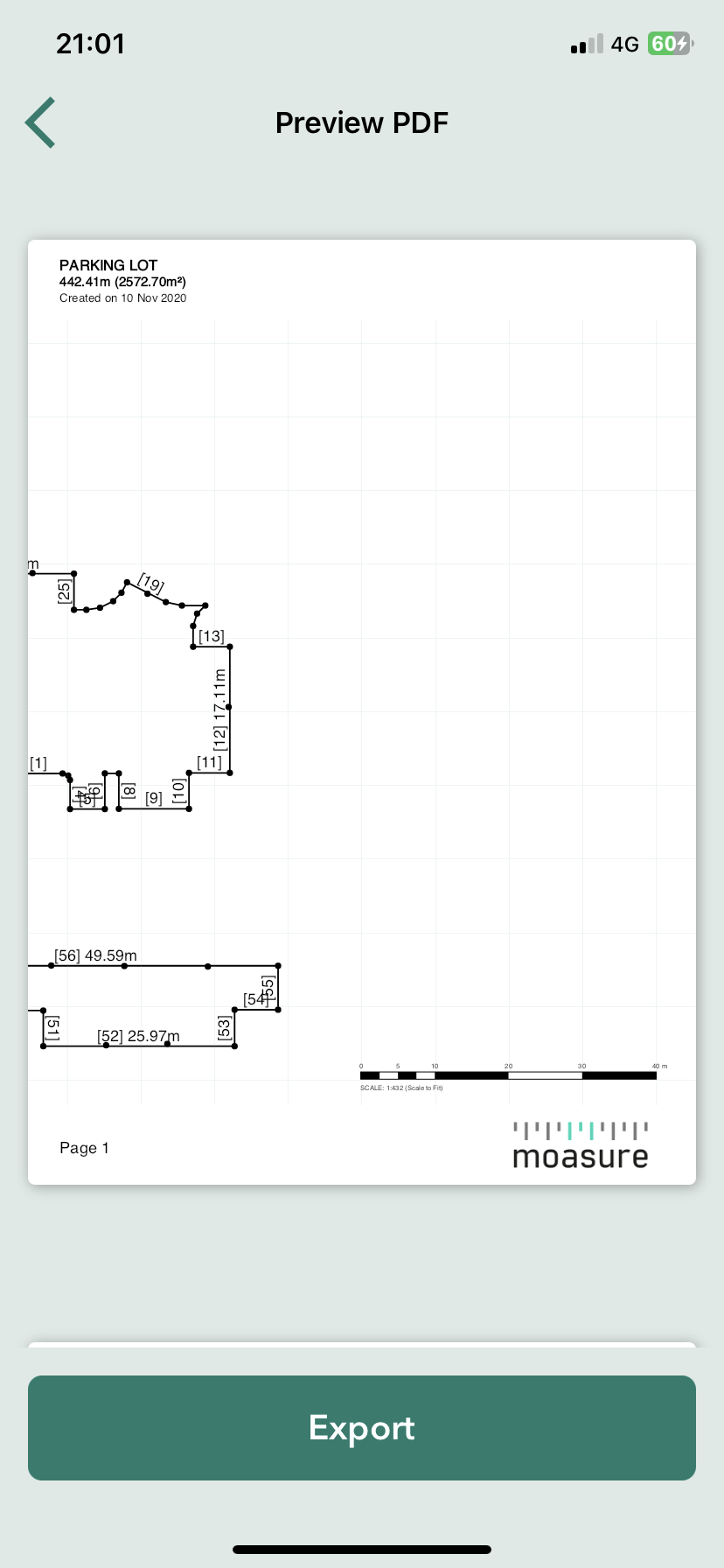

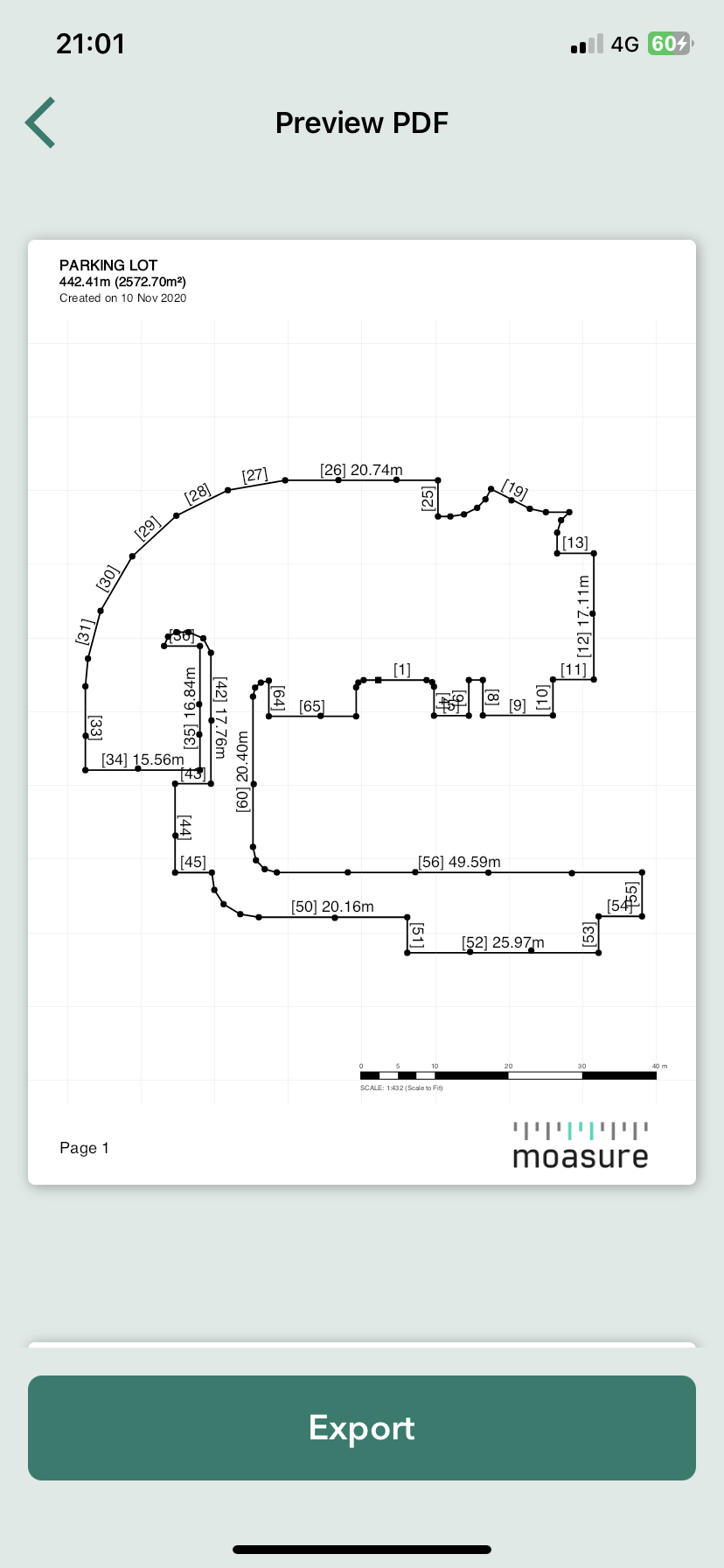

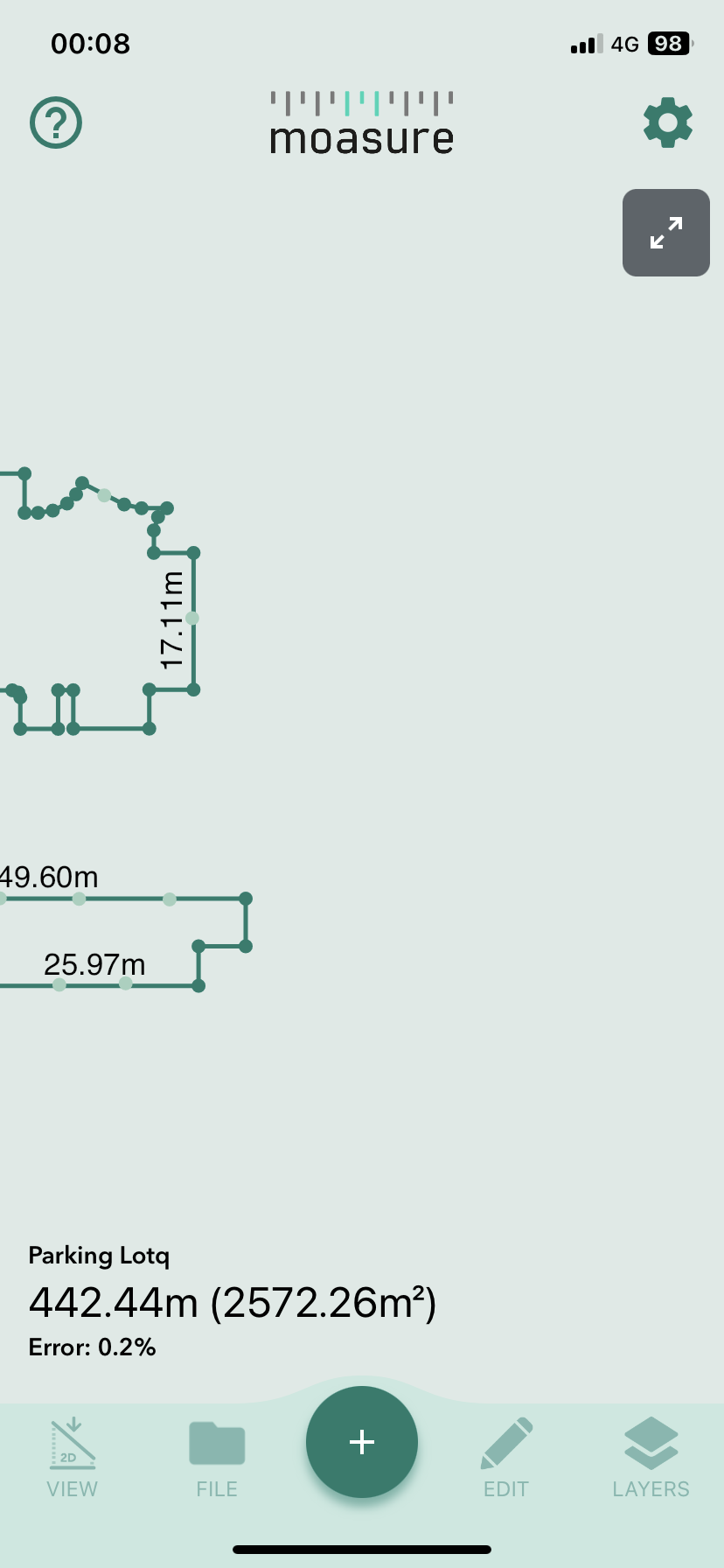

Zentrieren - Die Option, die Grafik auf die Seite zu zentrieren ist standardmäßig aktiviert und zentriert die Messung auf der Seite, auch wenn die Messung vor dem Exportieren nach links oder rechts auf die Leinwand der App gezogen wird. Wenn diese Option deaktiviert ist, wird die Messung nicht zentriert. Dies kann nützlich sein, wenn Sie nur einen Teil der Messung exportieren möchten (den Teil, der im App Canvas angezeigt wird). Unten sehen Sie Beispiele für dieselbe PDF-Datei mit aktivierter und deaktivierter Option „Auf Seite zentrieren“.
Raster anzeigen - Diese Option ist standardmäßig aktiviert. Diese Option zeigt ein helles, quadratisches Raster in der PDF-Datei an.
Ebenen auf separaten Seiten anzeigen - Diese Option ist standardmäßig aktiviert. Wenn sie aktiviert ist, werden Ebenen (bei Messungen mit mehreren Ebenen) in der PDF-Datei angezeigt, indem jede Ebene auf separaten Seiten dargestellt wird.
Hintergrundbild anzeigen - Diese Option ist standardmäßig aktiviert. Wenn sie aktiviert ist und ein Hintergrundbild über das Werkzeug Hintergrund bearbeiten zur Messung hinzugefügt wird, wird das Hintergrundbild zur PDF-Datei hinzugefügt.
In Schwarz/Weiß anzeigen - Mit dieser Option können Sie die PDF-Datei in Schwarz/Weiß und nicht in den Standardfarben exportieren. Dies ist nützlich, wenn Sie mit höherem Kontrast exportieren oder einfach Tinte sparen möchten.
Hinweis: Die Skalierung wird für 3D-Exporte nicht unterstützt. Wenn Sie eine Datei in 3D exportieren, können Sie die Option Anpassen oder voreingestellte Maßstäbe (z. B. 1:5) nicht auswählen. Hintergrundbild anzeigen und Raster anzeigen werden für 3D-Exporte ebenfalls nicht unterstützt.

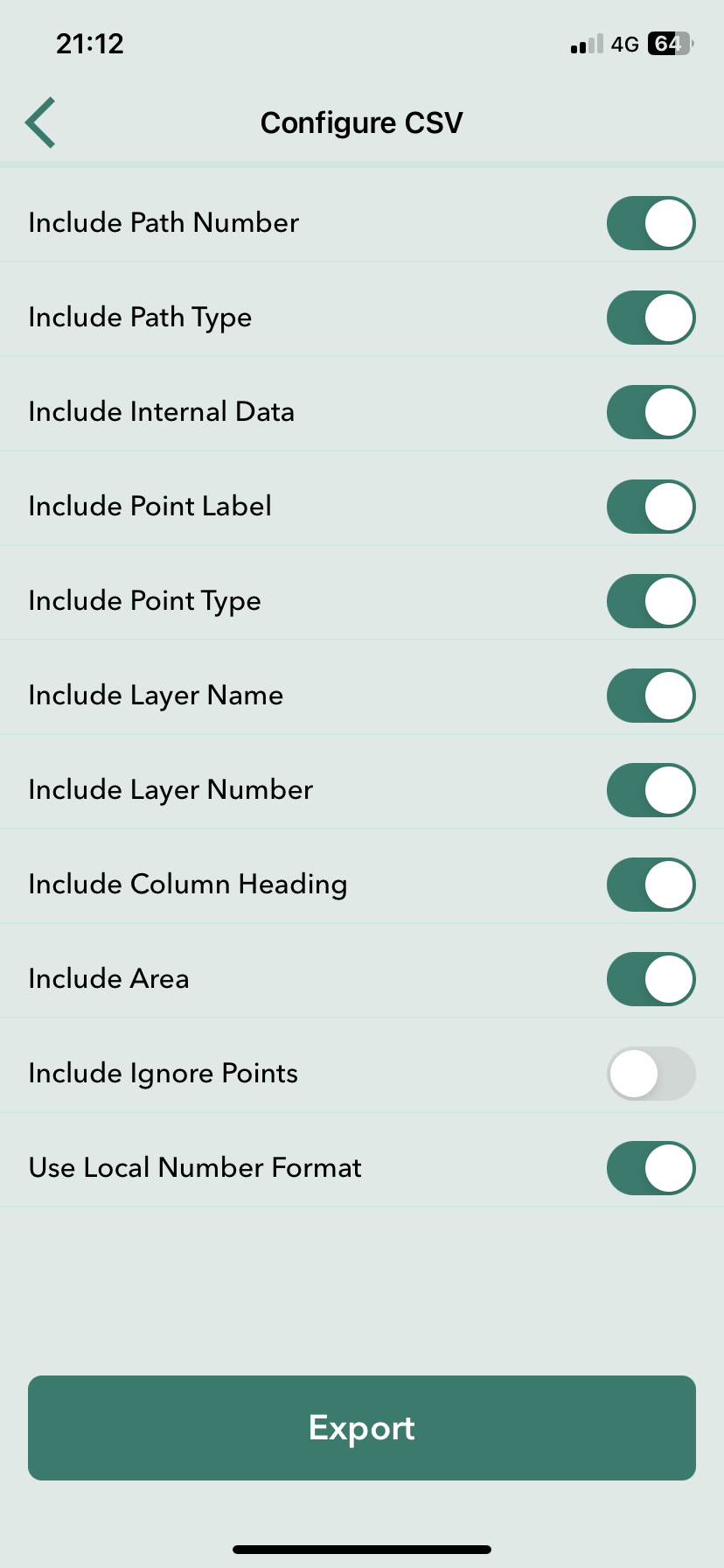

Beim Export in die CSV-Datei können Sie die Standardkonfigurationsoptionen ändern, um die CSV-Datei nach Ihren Wünschen zu gestalten.
Die konfigurierbaren Optionen sind wie folgt:
Pfadnummer einschließen - Fügt eine Spalte und einen Wert für die Bahntypnummer des aufgezeichneten Punktes hinzu. Die Nummer entspricht der Reihenfolge der Trassenarten in der Messung. Ein Beispiel: Der erste gemessene Bahntyp hat die Nummer 1. If the Path Type is consequently changed (e.g. from Straight Line to Trace Line), the new path number will be 2. If only one Path Type is used in the measurement, all Path Types will have the number 1. Wird die Art der Trasse in der Folge geändert (z. B. von „Gerade“ zu „Freie Linie“), lautet die neue Trassennummer 2. Wird nur ein Trassentyp in der Messung verwendet, haben alle Trassentypen die Nummer 1.
Pfadtyp einschließen - Fügt eine Spalte und einen Wert für den Pfad-Typ des aufgezeichneten Punktes hinzu. Die Pfadarten in der CSV-Datei entsprechen nicht immer den Werten in der Benutzeroberfläche. Nachstehend finden Sie eine Zuordnungstabelle, die Ihnen hilft, die Bedeutung der CSV-Werte zu verstehen.
Punktbeschriftung einschließen - Fügt eine Spalte und einen Wert für die Beschriftung des aufgezeichneten Punktes hinzu, der mit dem Werkzeug Beschriftung bearbeiten hinzugefügt wurde.
Punkttyp einschließen - Fügt eine Spalte und einen Wert für den Typ des aufgezeichneten Punktes hinzu (z. B. Standard, FlightPoint). Ein Punkttyp kann einer der folgenden sein:
Default
This is a normal pause point.
IgnorePoint
This is a norma ignore point.
FlightPoint
This is an exact sample point on a Trace and SmoothTrace Path.
CenterPoint
This is a point on the centre of an Arc/Circle.
ArcPoint
This is a point on an Arc/Circle Path.
WallPoint
This is a point on a Wall Path.
Ebenenname einschließen - Fügt eine Spalte und einen Wert für den Namen der Ebene hinzu, in der sich der aufgezeichnete Punkt befindet (z. B. Basisebene).
Ebenennummer einschließen - Fügt eine Spalte und einen Wert für die Ebenennummer hinzu. Die Nummer entspricht der chronologischen Reihenfolge, in der die Ebenen hinzugefügt werden. Ein Beispiel: Wenn Sie eine Schicht zu Ihrer Messung hinzugefügt haben, gibt es insgesamt zwei Schichten. Die erste Schicht (Basisschicht) erhält die Nummer 1 und die zweite (hinzugefügte) Schicht die Nummer 2.
Spaltenüberschrift einschließen - Fügt die Namen der Spaltenüberschriften in der ersten Zeile hinzu.
Bereich einschließen - Fügt eine Spalte und einen Wert für den Bereich hinzu.
Ignorierte Punkte einschließen - Fügt der CSV-Datei ignorierte Punkte hinzu.

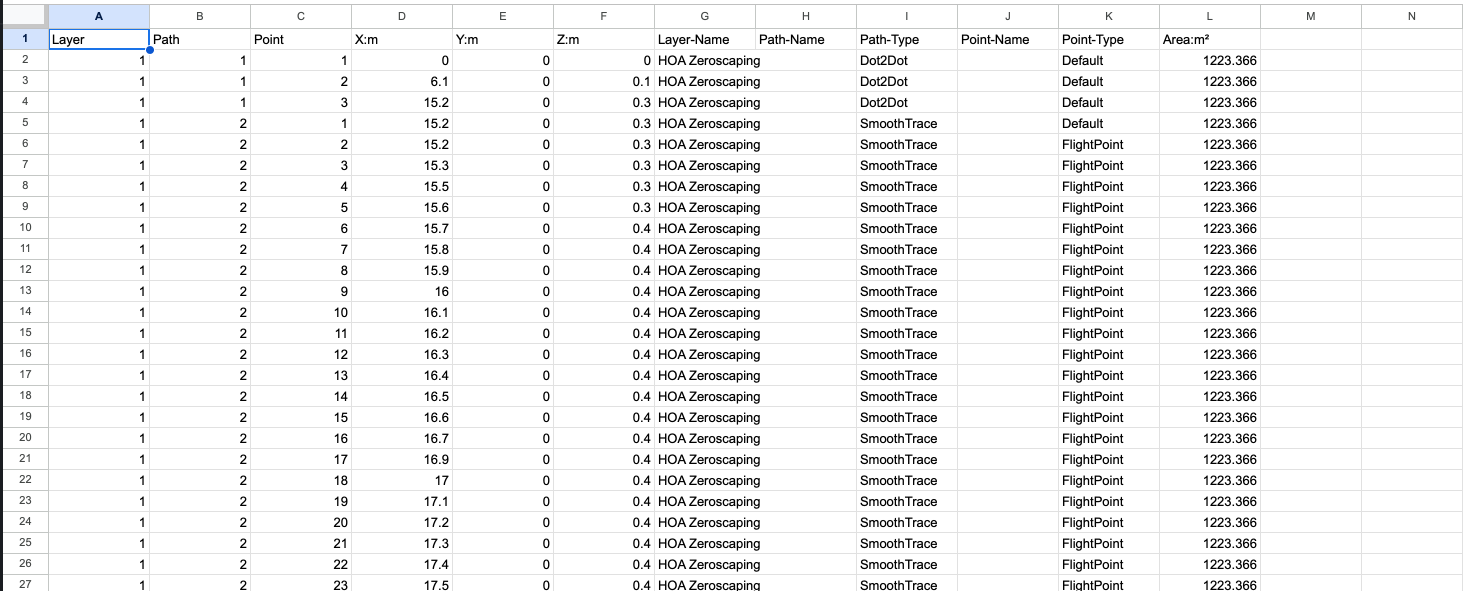

Lokales Zahlenformat verwenden - Verwendet die lokale Zahlenformatierung für die Anzeige der Zahlenwerte. Ein Beispiel: Wenn diese Option aktiviert ist, wird die Quadratmeterzahl bei einem Benutzer im Vereinigten Königreich als 150,65 formatiert, während bei einem Benutzer in Spanien die gleiche Zahl als 150,65 formatiert wird. Unten sehen Sie ein Beispiel für eine CSV-Datei und ein Bild, das mit allen aktivierten Konfigurationsoptionen exportiert wird.
Pfadname ist als Spalte in der CSV-Datei enthalten und kann in den Konfigurationsoptionen nicht konfiguriert (ein-/ausgeschaltet) werden. Pfadname wird derzeit nicht verwendet, könnte aber in Zukunft verwendet werden, so dass diese Spalte leere Werte enthalten kann.
Beim Exportieren nach DXF können Sie zwischen zwei Optionen wählen:
3D. Inklusive Höhendaten.
2D. Glättet Daten durch Entfernen von Erhebungen.
Beim Exportieren in ein Bild können Sie zwischen drei Optionen wählen:
PNG.
JPG. Ideal für optimierte Dateigrößen.
SVG. Ideal für transparente Hintergründe.
Es gibt keine Konfigurationsoptionen für MFILES
Sie können nicht nur einzelne Dateien, sondern auch mehrere Dateien auf einmal exportieren. Führen Sie dazu die folgenden Schritte aus.
Tippen Sie auf Datei > Mehrfachexport in der unteren Symbolleiste.
Wählen Sie die Dateien aus, die Sie exportieren möchten, oder wählen Sie einen ganzen Ordner aus.
Wählen Sie das gewünschte Exportformat aus den angebotenen Optionen.
