Im nächsten Schritt erklären wir, wie Sie Ihr Moasure-Gerät mit der Moasure App verbinden.
Es ist wichtig, dass Sie die Bluetooth-Kopplung mit dem Moasure-Gerät in der geöffneten Moasure-App durchführen und nicht über die Bluetooth-Einstellungen Ihres Smartphones.
Um zu verbinden, aktivieren Sie zunächst das Bluetooth auf Ihrem Endgerät.
Bei iOS: Aktivieren Sie Ihr Bluetooth. Überprüfen Sie in den Systemeinstellungen Ihres Smartphone, ob die App über die benötigte Berechtigung zur Verwendung von Bluetooth verfügt.
Bei Android: Aktivieren Sie Bluetooth. Überprüfen Sie in den Systemeinstellungen Ihres Smartphone, ob die App über die benötigte Berechtigung zur Verwendung von Bluetooth verfügt. Manche Modelle können eine unzureichende Bluetooth-Leistung haben und die stabile Verbindung beeinträchtigen. Oft hilft hier, den Standort (Ortungsdienst) zusätzlich zu aktivieren. Dieser wird lediglich zur Kalibrierung des Messgeräts und Stabilisierung der Verbindung verwendet. Die Messung verwendet keine GPS-Daten. Überprüfen Sie auch hier die App-Berechtigung zur Verwendung des Standorts.
Schließen Sie das Messgerät mit dem USB-Kabel an eine Stromquelle an und schalten Sie es mit der Drehbewegung oder dem doppelten Antippen ein.
Öffnen Sie anschließend die bereits installierte Moasure-App. Klicken Sie auf das Zahnrad oben rechts, um zu den Einstellungen zu gelangen. Unter 'Konto- & Geräteverwaltung' gehen Sie auf 'Messgerät' und dann 'Gerät hinzufügen'. Die App erkennt automatisch alle eingeschalteten Messgeräte in der Umgebung und zeigt diese hier an.
Tippen Sie nun auf das Messgerät, das Sie verwenden möchten. Sie haben das Messgerät erfolgreich gekoppelt und können zur Startseite der App zurückkehren, um mit der Messung zu beginnen. Frohes Moasuren!
Sollten jegliche Verbindungsprobleme trotz aktiviertem Bluetooth und zugelassener Berechtigungen in den Systemeinstellungen auftreten, wenden Sie sich an unser deutsches Support-Team, indem Sie uns per E-Mail an kontakt@moasure.com kontaktieren oder im Bereich der App-Einstellungen eine Supportanfrage absenden.
Willkommen im digitalen Benutzerhandbuch. Hier finden Sie für alle Moasure-Produkte die relevanten Gebrauchsanweisungen, Tipps, Tutorials und Empfehlungen, um sie einzurichten und einzusetzen.
Um auf Ihrem Smartphonen zu navigieren, tippen Sie auf das dreizeilige Hamburger-Symbol oben links, um das Menü aufzurufen. Auf größeren Bildschirmen ist das Menü für eine leichtere Navigation bereits sichtbar.
Um die Anleitung als PDF auf dem Computer herunterzuladen, klicken Sie auf die drei vertikalen Punkte in der oberen rechten Ecke der Seite.
Eine Anleitung mit den ersten Schritten bietet Ihnen das untere Tutorialvideo.
Wir sind uns über die unterschiedlichen Lerntypen bewusst und haben die Anleitungen gegenüber den Auffassungsmöglichkeiten möglichst flexibel gehalten.
Sie können der von uns vordefinierten Abfolge folgen oder direkt zu anderen Themen springen, die für Sie interessanter und relevanter sind. Jeder Artikel ist in eine sinngemäße Verkettung aufeinanderfolgender Artikel eingebunden, so dass Sie auch ohne Wissen über existierende Artikel und behandelnde Themen genau das finden können, was für Sie als Nächstes zutreffend ist.
Ansonsten können Sie zu dieser Übersichtsseite jederzeit zurückkehren, um in die Richtungen nachzuschlagen und einzutauchen, die noch ausbleiben.
Die ermittelten Messdaten werden per Bluetooth an die Moasure App übermittelt, die zur Bedienung der Moasure-Geräte erforderlich ist. Die App ist mit den meisten Smartphones und Tablets kompatibel.
können Sie die Moasure App herunterladen und installieren.
können Sie die Moasure App herunterladen und installieren.

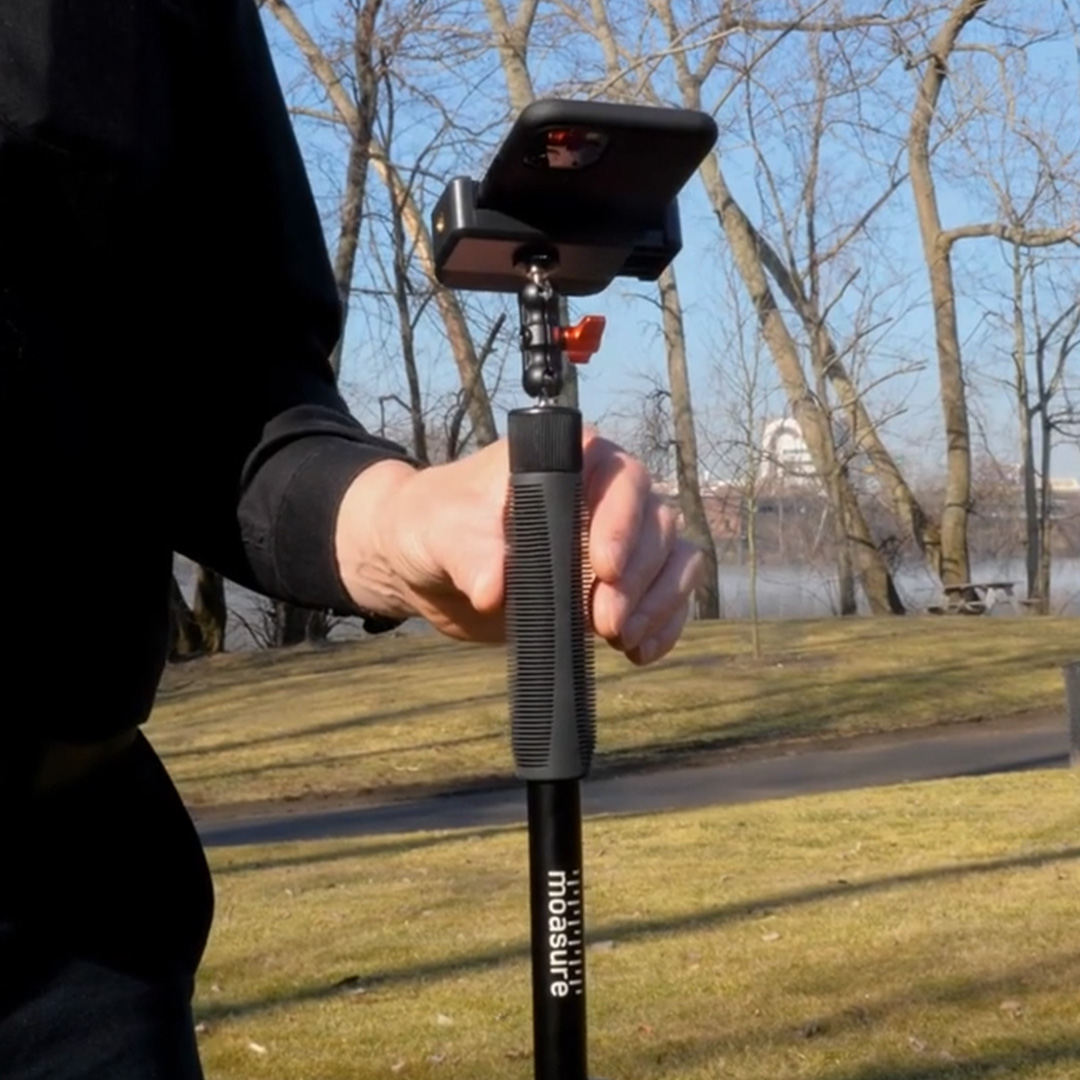

So nutzen und bauen Sie den Moasure STICK richtig zusammen
Der Moasure STICK besteht aus den folgenden Komponenten:
Ausziehbarer Stick
Mit Schaumstoff ausgekleidetes Gehäuse für das Messgerät (der Fuß)
Doppelter Kugelkopf mit Stativhalterung als Verbindungsadapter
Universelle Smartphone-Halterung
Transporttasche mit Schulterriemen
Den Stab an das Gehäuse befestigen
Verwenden Sie die mitgelieferte, schwarze Feststellschraube, um das untere Ende des Stabs mit dem aus Schaumstoff ausgekleideten Gehäuse zu befestigen.
Achten Sie darauf, dass die spitze Ecke des Gehäuses nach oben zeigt, bevor Sie es festziehen.
Den Verbindungsadapter anbringen
Bringen Sie die untere Schraube (ohne Stativkopf) an das obere Ende (Mutter) des Stabs an.
Die Smartphone-Halterung anschließen
Bringen Sie jetzt die Smartphone-Halterung an den Stativkopf mit der Stativschraube an
Die passende Neigung auswählen
Drehen Sie nun die rote Flügelgriffschraube, um die Kugelköpfe zu befestigen oder zu lösen.
Mit der Flügelgriffschraube können Sie den Winkel und die Position der Halterung einstellen.

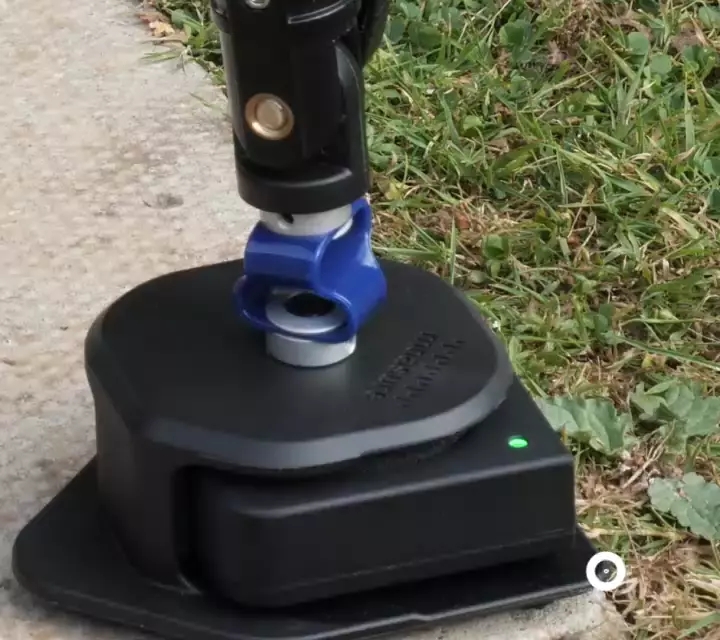

Legen Sie Ihr Messgerät ein:
Bevor Sie das Messgerät in das gepolsterte Gehäuse des Moasure STICK's einführen, halten Sie den Stick so, dass Sie das blaue, biegsame Gummigelenk der Hand komplett umschließen. So wird das Gummi vor hoher Belastung durch übermäßiges Biegen und Dehnen beim Einführen des Messgeräts geschützt und ein mögliches Brechen des Gummis verhindert.
Drehen Sie den STICK am besten auf den Kopf und halten Sie am Gummigelenk oder Rahmen des Gehäuses, wie in der Abbildung dargestellt.
Achten Sie darauf, dass der spitze Bezugpunkt bzw. die LED-Lampe des Messgeräts in dieselbe Ausrichtung des spitzen Bezugspunkts vom Gehäuse gedreht ist.
Ihr Moasure STICK ist nun einsatzbereit.
Bevor Sie mit der Messung beginnen, empfehlen wir Ihnen, der Moasure-App mitzuteilen, dass Sie Moasure STICK verwenden - das erhöht die Genauigkeit.
Stellen Sie sicher, dass der Bezugspunkt auf jeden Messpunkt ausgerichtet ist, um die Genauigkeit zu gewährleisten. Folgen Sie diesen Schritten, um der Moasure-App mitzuteilen, dass Sie den Moasure STICK verwenden:
Öffnen Sie die Einstellungen, indem Sie auf das Zahnradsymbol in der oberen rechten Ecke tippen.
Tippen Sie auf Messoptionen
Tippen Sie auf Use Moasure STICK Aufsatz
Wählen Sie Ja
Um den Moasure STICK bequem benutzen zu können, empfehlen wir, die Höhe so einzustellen, dass sich Ihre Hand etwa auf Hüfthöhe befindet und Ihr Unterarm beim Gehen waagerecht ist. Halten Sie den Moasure STICK zwischen Ihrem Daumen und zwei Fingern, wobei Sie einen leichten Griff beibehalten.
Sie brauchen weitere, professionelle Hilfe? Sollten Sie die Antwort auf Ihre Frage nicht finden können, helfen wir bei jedem Schritt gerne persönlich weiter. Wenden Sie sich an unser deutsches Support-Team, indem Sie uns per E-Mail an kontaktieren oder im Bereich der App-Einstellungen eine Supportanfrage absenden.
Für Tablets und große Smartphones ist alternativ unsere erhältlich.
Der für Ihr Moasure-Gerät befindet sich am unteren Ende der scharfen Ecke. Sobald Sie die Moasure-App über die Verwendung von Moasure STICK informiert haben, wird der Bezugspunkt auf die Spitze des mit Schaumstoff ausgekleideten Gehäuses eingestellt.
Aufladen
Ein- & Ausschalten
LED-Signale

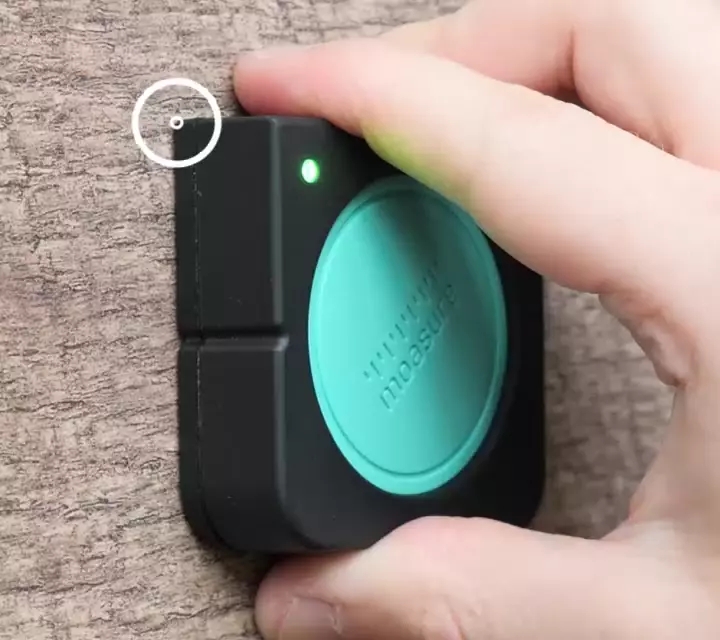

Bezugspunkt
Genauigkeit
Handhabung
Als Indikator teilt die LED-Lampe über die drei primären RGB-Grundfarben Rot, Grün und Blau den Zustand des Messgeräts mit. Je nach dem, ob Sie sich im Messvorgang befinden oder nicht, tragen die Leuchten unterschiedliche Bedeutungen.
Moasure ONE & USB-C Moasure ONE (M1.5/M1G2) ausgeschlossen
Blaues Blinken = Das Gerätemodell ist eingeschaltet ist, aber per Bluetooth mit der App noch nicht zu verbunden.
Blau-Rotes Blinken = Das Gerätemodell ist eingeschaltet, aber per Bluetooth mit der App noch nicht verbunden. Zudem ist der Akkustand sehr niedrig und das Messgerät sollte aufgeladen werden.
Blaues Auf- und Abblenden = Das Gerätemodell ist per Bluetooth mit der App verbunden und einsatzbereit.
Blau-Rotes Auf- und Abblenden = Das Gerätemodell ist per Bluetooth mit der App verbunden. Jedoch ist der Akkuzustand sehr niedrig und das Messgerät sollte aufgeladen werden.
Andauerndes Rot = Das Gerätemodell möchte an einen festen, stationären Untergrund für etwa zwei Sekunden abgesetzt werden, um den Startpunkt zu erfassen.
Andauerndes Grün = Das Gerätemodell hat den Messpunkt erfolgreich erfasst und gibt grünes Licht für die Bewegung zum nächsten Messpunkt oder, sofern der letzte Punkt damit erfasst worden ist, um die Messung zu beenden.
Grünes Blinken = Das Gerätemodell wird bewegt. Die Sensoren erfassen währenddessen die Daten der eigenen Bewegung im 3D-Raum, bis das Gerätemodell an einen Messpunkt bewegungslos abgelegt wird. Je nach Einstellung blinkt die LED-Lampe bei Moasure 2/Moasure 2 Pro bis zu 6 Sekunden lang grün und bei Moasure 2 Pro bis zu 12 Sekunden lang. Weitere Informationen finden Sie hier.
Gelbes Blinken = Je nach Einstellung blinkt die LED-Lampe während der Messung bei Moasure 2 zwischen 6 und 9 Sekunden und bei Moasure 2 Pro zwischen 12 und 18 Sekunden gelb, wenn Sie sich in der Pufferzone vor dem roten Bereich bewegen. Weitere Informationen finden Sie hier.
Bei einer gelb blinkenden LED-Lampe sollten Sie das Messgerät an der nächstmöglichen Stelle absetzen, um den Übergang in die rote Timer-Zone zu vermeiden, ab der die Abweichung zu stark anwächst. Idealerweise stoppen und setzen Sie das Messgerät noch vor Ende der grünen Timer-Zone ab.
Rotes Blinken = Je nach Einstellung blinkt die LED-Lampe während der Messung bei Moasure 2 nach 9 Sekunden und bei Moasure 2 Pro nach 18 Sekunden rot wird, wenn Sie sich nach der gelben Pufferzone im roten Bereich bewegen. Weitere Informationen finden Sie hier.
Bei einer rot blinkenden LED-Lampe haben Sie die grüne und gelbe Timer-Zonen überschritten und die Messung leidet an dieser Stelle unter einem immer größer werdenden Genauigkeitsmalus. Halten Sie die Bewegung definitiv kürzer, indem Sie früher absetzen. Wenn Sie nicht in einem Zug am letzten Punkt ankommen, können Sie bis dorthin mehrere Zwischenpunkte setzen und diese im Anschluss der abgeschlossenen Messung in der Darstellung und Berechung ausblenden, sodass die Gesamtlänge für die abgelaufene Strecke angezeigt wird.
Neben den LED-Signalen bei laufender Messung gibt es welche beim Ladeprozess. Der Ladezustand liegt bei:
4x gelbe Blinksignale = zwischen 0% - 25%.
1x grünes Blinksignal gefolgt von 3x gelben Blinksignalen = zwischen 26% - 50%.
2x grüne Blinksignale gefolgt von 2x gelben Blinksignalen = zwischen 51% - 75%.
3x grüne Blinksignale gefolgt von 1x gelben Blinksignal = zwischen 76% - 99%.
Dauerhaftem Grün = 100%. Der Akku wurde vollständig geladen und das Ladekabel sollte von der Stromquelle entfernt werden. Das Messgerät ist einsatzbereit.
4x rote Blinksignale = 0%. Ein Ladeproblem liegt vor. Der Akku ist entweder zu heiß, zu kalt oder ggf. defekt. Stellen Sie sicher, dass Sie bei normaler Raumtemperatur das Messgerät aufladen.
Nach einer Inaktivität von 30 Sekunden schaltet sich das Messgerät automatisch von selbst ab. In den Einstellungen können Sie jederzeit die vordefinierte Verbindungsdauer anpassen.
Moasure 2 & Moasure 2 PRO ausgeschlossen
Blaues Blinken = Die blinkende blaue LED-Anzeige zeigt an, dass Ihr Moasure-Gerät eingeschaltet ist und auf eine Bluetooth-Verbindung wartet.
Langsames, blauen Blinken = Die langsam blinkende blaue LED-Anzeige zeigt an, dass Ihr Moasure-Gerät mit einer Bluetooth-Verbindung verbunden ist.
Andauerndes Rot = Eine durchgehend rot leuchtende LED-Anzeige bedeutet, dass sich Moasure im Zustand 'Waiting to Capture' befindet. Das bedeutet, dass Ihr Gerät bereit ist, an Ihrem Ausgangspunkt abgelegt zu werden und für etwa eine Sekunde still zu stehen. Sobald das Gerät stationär ist, wird ein Messpunkt erfasst.
Andauerndes Grün = Eine durchgehend grüne LED-Anzeige zeigt den Status „Erfolg“ an. Wenn die grüne LED-Anzeige während einer Messung aktiviert ist, bedeutet dies, dass ein Messpunkt erfasst wurde - Sie können nun mit der Messung fortfahren oder die Messung beenden, wenn sie abgeschlossen ist.
Grünes Blinken = Eine blinkende grüne LED-Anzeige wird aktiviert, wenn Sie sich mit Moasure in Bewegung setzen. Dies bedeutet, dass Ihr Gerät seine eigene Bewegung misst und Daten aufzeichnet. Die LED-Anzeige blinkt noch bis zu 6 Sekunden lang grün.
Gelbes Blinken = Eine gelb (orange) blinkende LED-Anzeige wird aktiviert, wenn Sie sich bewegen, wobei die LED-Anzeige zwischen 6 und 9 Sekunden gelb zu blinken beginnt.
Bei einer gelb blinkenden LED-Lampe sollten Sie das Messgerät an der nächstmöglichen Stelle absetzen, um den Übergang in die rote Timer-Zone zu vermeiden, ab der die Abweichung zu stark anwächst. Idealerweise stoppen und setzen Sie das Messgerät noch vor Ende der grünen Timer-Zone ab. Ziel ist es, innerhalb der grünen Timer-Zone (+6 Sek.), aber spätestens in der gelben Timer-Zone (+2 Sek.) zu pausieren. Sie haben also ein maximales Zeitfenster von 8 Sekunden für die Bewegung und der Timer wird an jedem Mess- bzw. Zwischenpunkt zurückgesetzt.
Rotes Blinken = Warnung: Eine rot blinkende LED-Anzeige wird während der Fahrt aktiviert, wobei die LED-Anzeige nach 9 Sekunden rot zu blinken beginnt.
Bei einer rot blinkenden LED-Lampe haben Sie die grüne und gelbe Timer-Zonen von insgesamt 8 Sekunden überschritten und die Messung leidet an dieser Stelle unter einem immer größer werdenden Genauigkeitsmalus. Halten Sie die Bewegung definitiv kürzer, indem Sie früher absetzen. Wenn Sie nicht in einem Zug am letzten Punkt ankommen, können Sie bis dorthin mehrere Zwischenpunkte setzen und diese im Anschluss der abgeschlossenen Messung in der Darstellung und Berechung ausblenden, sodass die Gesamtlänge für die abgelaufene Strecke angezeigt wird.
Neben den LED-Signalen bei laufender Messung gibt es welche beim Ladeprozess. Der Ladezustand liegt bei:
Gelbes Blinken = Der Akku wird aufgeladen.
Dauerhaftes Grün = Battery charging complete
1x rotes Blinksignal gefolgt von 2x gelben Blinksignalen = Battery low
3x rote Blinksignale = Ein Problem liegt vor. Kontaktieren Sie bitte kontakt@moasure.com, um Support zu erhalten.
Nach einer Inaktivität von 30 Sekunden schaltet sich das Messgerät automatisch von selbst ab. In den Einstellungen können Sie jederzeit die vordefinierte Verbindungsdauer anpassen.
Erfahren Sie mehr über bewegungsbasiertes Messen und wie Sie die Messgenauigkeit maximieren können.
Langsame Bewegungen scheinen die Genauigkeit zu erhöhen. Moasure verwendet jedoch fortschrittliche Bewegungssensoren, die während der Bewegung kontinuierlich messen und die Daten jedes Mal aufzeichnen, wenn sich das Gerät nicht mehr bewegt.
Bei der bewegungsbasierten Messung nimmt der Fehler mit der Zeit und nicht mit der Entfernung zu, so dass schnellere Bewegungen zu genaueren Ergebnissen führen.
Mit fortschrittlichen Trägheitssensoren, Beschleunigungsmessern und Kreiseln erfasst Moasure die X-, Y- und Z-Koordinaten (Höhe), wenn das Gerät von einem Ort zum anderen bewegt wird.
Um eine optimale Genauigkeit zu gewährleisten, ist es wichtig, in regelmäßigen Abständen eine Pause einzulegen, um Datenpunkte aufzuzeichnen, da sich Messfehler über die Zeit und nicht über die Entfernung summieren. Außerdem ist es wichtig, das Gerät sanft zu platzieren, um die Sensoren nicht zu erschüttern und präzise Messungen zu erhalten.
Wenn Moasure sanft aufgesetzt und völlig ruhig gehalten wird, berechnet es einen Punkt mit X-, Y- und Z-Werten und zeichnet ihn auf.
Der erste Punkt, der bei einer Messung aufgezeichnet wird, ist immer der 0-Punkt (X:0, Y:0, Z:0).
Nachfolgende X-, Y- und Z-Koordinaten (Höhe) werden relativ zu diesem Ursprung berechnet und angezeigt.
Fortschrittliche Algorithmen berechnen auf der Grundlage dieser Punkte die gesamte lineare Entfernung und Fläche.
Die Genauigkeit hängt von der Handhabung des Geräts und der Technik des Benutzers ab.
Linear
± 0,5 %
± 0,5 %
± 0,3 %
Umfang
± 1 %
± 1 %
± 0,5 %
Erhöhung
± 0,5 %
± 0,5 %
± 0,3 %
Flächeninhalt
± 2 %
± 2 %
± 1 %
Volumen
± 3 %
± 3 %
± 1,5 %
Einmessen
N/A
N/A
± 1 %
Wenn Ihre lineare Distanzmessung insgesamt 100 m beträgt, liegt die Genauigkeit innerhalb von ±0,30 %, was zu einem potenziellen Fehler von bis zu 0,3 m führt.
Wenn Ihre Umfangsmessung insgesamt 100 m beträgt, liegt die Genauigkeit innerhalb von ±0,5 %, was zu einem potenziellen Fehler von bis zu 0,5 m führt.
Wenn Ihre Höhenmessung insgesamt 100 m beträgt, liegt die Genauigkeit innerhalb von ±0,30 %, was zu einem potenziellen Fehler von bis zu 0,3 m führt.
Wenn Ihre Flächenmessung insgesamt 100 m² beträgt, liegt die Genauigkeit innerhalb von ±1 %, was zu einem potenziellen Fehler von bis zu 1 m² führt.
Wenn Ihre Volumenmessung insgesamt 100m³ beträgt, liegt die Genauigkeit innerhalb von ±1,5%, was zu einem potenziellen Fehler von bis zu 1,5m³ führt.
Wenn Ihre Einmessung insgesamt 100m beträgt, liegt die Genauigkeit innerhalb von ±1%, was zu einem potenziellen Fehler von bis zu 1m führt.
Wenn Ihre lineare Entfernungsmessung insgesamt 300ft beträgt - liegt die Genauigkeit innerhalb von ±0,30%, was zu einem möglichen Fehler von bis zu 0,9ft führt.
Wenn Ihre Umfangsmessung insgesamt 300 Fuß beträgt, liegt die Genauigkeit innerhalb von ±0,5 %, was zu einem potenziellen Fehler von bis zu 1,5 Fuß führt.
Wenn Ihre Höhenmessung insgesamt 300 Fuß beträgt, liegt die Genauigkeit innerhalb von ±0,30 %, was zu einem potenziellen Fehler von bis zu 0,9 Fuß führt.
Wenn Ihre Flächenmessung insgesamt 300ft² beträgt - liegt die Genauigkeit innerhalb von ±1%, was zu einem potenziellen Fehler von bis zu 3ft² führt.
Wenn Ihre Volumenmessung insgesamt 300ft³ beträgt - liegt die Genauigkeit innerhalb von ±1,5%, was zu einem potenziellen Fehler von bis zu 0,167yd³ führt.
Wenn Ihre Einmessung insgesamt 300ft beträgt - liegt die Genauigkeit innerhalb von ±1%, was zu einem potenziellen Fehler von bis zu 3,0ft führt.
Wenn Ihre lineare Abstandsmessung insgesamt 100 m beträgt, liegt die Genauigkeit innerhalb von ±0,50 %, was zu einem möglichen Fehler von bis zu 0,5 m führt.
Wenn Ihre Umfangsmessung insgesamt 100 m beträgt, liegt die Genauigkeit innerhalb von ±1 %, was zu einem potenziellen Fehler von bis zu 1 m führt.
Wenn Ihre Höhenmessung insgesamt 100 m beträgt, liegt die Genauigkeit innerhalb von ±0,50 %, was zu einem potenziellen Fehler von bis zu 0,5 m führt.
Wenn Ihre Flächenmessung insgesamt 100 m² beträgt, liegt die Genauigkeit innerhalb von ±2 %, was zu einem potenziellen Fehler von bis zu 2 m² führt.
Bei einer Volumenmessung von 100m³ liegt die Genauigkeit innerhalb von ±3%, was zu einem potenziellen Fehler von bis zu 3m³ führt.
Einmessung nicht verfügbar.
Wenn Ihre lineare Entfernungsmessung insgesamt 300ft beträgt - liegt die Genauigkeit innerhalb von ±0,50%, was zu einem möglichen Fehler von bis zu 1,5ft führt.
Wenn Ihre Umfangsmessung insgesamt 300ft beträgt - liegt die Genauigkeit innerhalb von ±1%, was zu einem potenziellen Fehler von bis zu 3ft führt.
Wenn Ihre Höhenmessung insgesamt 300ft beträgt - liegt die Genauigkeit innerhalb von ±0,50%, was zu einem möglichen Fehler von bis zu 1,5ft führt.
Wenn Ihre Flächenmessung insgesamt 300ft² beträgt - liegt die Genauigkeit innerhalb von ±2%, was zu einem potenziellen Fehler von bis zu 6ft² führt.
Wenn Ihre Volumenmessung insgesamt 300ft³ beträgt - liegt die Genauigkeit innerhalb von ±3%, was zu einem potenziellen Fehler von bis zu 0,33yd³ führt.
Einmessung nicht verfügbar.

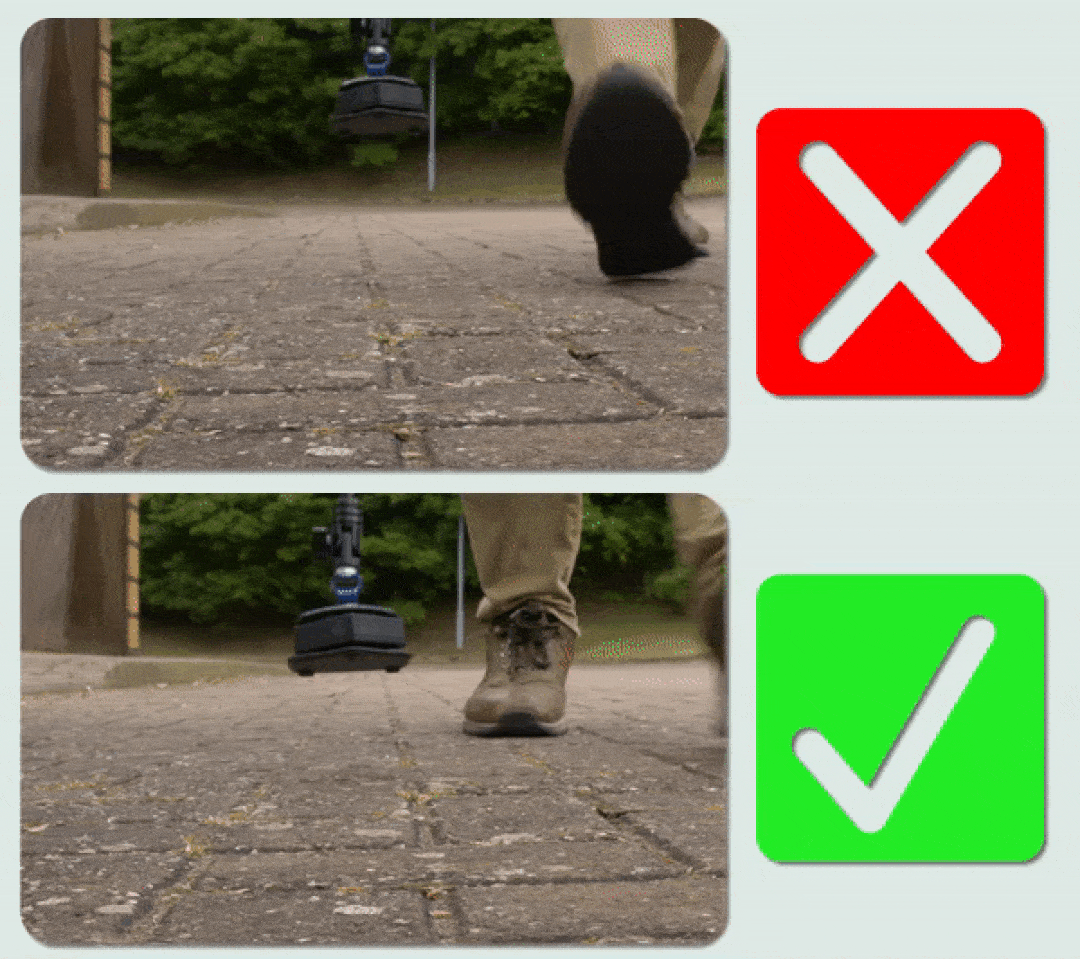

Um eine maximale Genauigkeit bei bewegungsbasierten Messungen zu erreichen, sollten Sie die folgenden drei Schlüsseltechniken anwenden:
Tempo: Gehen Sie zwischen den Messpunkten (Pausen) in einem schnellen Tempo.
Platzierung: Setzen Sie das Moasure-Gerät schnell und sanft ab, ohne zu schweben.
Drehen: Drehen Sie das Gerät allmählich, nicht abrupt, um eine Erschütterung der Sensoren zu vermeiden.
Wenn Sie sich an diese Techniken halten, können Sie die höchstmögliche Genauigkeit bei Ihren Moasure-Messungen gewährleisten.
In diesem Abschnitt erfahren Sie, wie Sie Ihr Moasure-Gerät aufladen und den Akkustand überprüfen.
Verwenden Sie für das Moasure 2 und Moasure 2 PRO das mitgelieferte Typ-C-USB-Kabel und für Moasure ONE das Mikro-USB-Kabel.
Um Ihr Moasure-Gerät aufzuladen, schließen Sie es mit dem mitgelieferten USB-Kabel an eine Stromquelle an. Wenn Moasure geladen wird, blinkt die LED des Messgeräts gelb.
Es dauert etwa 2 bis 3 Stunden, bis Ihr Moasure-Gerät vollständig aufgeladen ist. Die LED-leuchtet dann dauerhaft grün.
Erfahren Sie hier die Bedeutungen der farblich unterschiedlichen LED-Leuchten während des Ladevorgangs.
Die Moasure-Geräte sind mit wiederaufladbaren, leistungsstarken Akkus ausgestattet, die mit einer Aufladung mehrere Tage der Nutzung ermöglichen. Diese Modelle bieten folgende Akkulaufzeiten:
Moasure 2 PRO: ca. 10 Stunden ununterbrochene Nutzung.
Moasure 2: ca. 5 Stunden ununterbrochene Nutzung.
Moasure ONE: ca. 5 Stunden ununterbrochene Nutzung.
Um eine optimale Akkuleistung zu gewährleisten, sollten Sie Ihr Moasure-Gerät vor dem Gebrauch vollständig aufladen.
Schalten Sie Ihr Moasure-Gerät ein.
Öffnen Sie die Moasure-App.
Starten Sie eine neue Messung.
Die Akkustandanzeige erscheint in der oberen rechten Ecke Ihres Bildschirms.
Moasure 2 und Moasure 2 PRO:
Kabeltyp: USB-Typ-C
Zu beachten:
Verwenden Sie ein Ladeadapter, das den Anforderungen des USB Typ-C-Standards entspricht, um eine optimale Ladeleistung zu erzielen.
Moasure ONE:
Kabeltyp: Micro-USB
Zu beachten:
Wir empfehlen, immer das mitgelieferte Ladekabel zu verwenden. Wenn Sie ein anderes Kabel verwenden müssen, achten Sie darauf, dass es sich um ein standardgemäßes Ladekabel nutzen.
Wenn Sie es mit einem Ladeadapter kombinieren, sollte dieser einen 5-V-Ausgang und eine Mindeststromstärke von 500 mA haben. Ladeadapter mit einer höheren Stromstärke bieten keinen zusätzlichen Nutzen und welche mit einer höheren Spannung als 5 V (z. B. 9 V oder 12 V) können das Messgerät sogar beschädigen.
Ladeadapter mit einer niedrigeren Spannung können das Messgerät i. d. R. nicht aufladen.
Wenn der Akku Ihres Moasure-Geräts zur Neige geht, informiert Sie die Moasure-App darüber, wann Sie Ihr Messgerät aufladen sollten.
Achten Sie bei allen Messgeräten darauf, dass Sie den richtigen Kabeltyp mit den hingewiesenen Ladespezifikationen verwenden, um die Langlebigkeit und Leistung Ihrer der Akkus zu ermöglichen.
So schalten Sie das Moasure-Geräte ein.
Die Einschaltmethode für Ihr Moasure-Gerät hängt von Ihrem Gerätemodell und den gewählten App-Einstellungen ab.
Moasure 2 & Moasure 2 PRO: Diese Modelle schalten sich nur durch Drehen des Geräts ein.
Moasure ONE: Dieses Modell unterstützt sowohl die Methode des doppelten Antippens als auch des Drehens zum Einschalten. Die Werkseinstellung sieht das doppelte Antippen vor, Sie können aber auf die Drehfunktion wechseln, sofern Ihr Gerät die Firmware-Version v1.28 oder höher hat.
Mit & ohne STICK: Heben Sie das Messgerät oder den STICK vertikal zum Boden ausgerichtet bis zur Augenhöhe hoch und richten Sie den spitzen Bezugspunkt mit der LED auf 12 Uhr. Drehen Sie es nun im Uhrzeigersinn runter auf 18 Uhr und wieder zurück auf 12 Uhr, einmal 180° Grad vor und zurück. Das Messgerät erkennt diese Bewegung und schaltet sich ein. Die LED beginnt blau zu blinken.
Mit dem STICK: Legen Sie den STICK auf einen festen, unbeweglichen Untergrund (d. h. kein bewachsener Rasen!) und tippen zweimal auf die verfügbare Fläche der LED, um es einzuschalten. Es mag hierfür variierende Vorgehensweisen geben.
Ohne den STICK: Legen Sie das Messgerät in die Handfläche, wie in der Grafik dargestellt und tippen Sie mit der Spitze des Zeigefingers zweimal auf die türkise Logofläche des Messgeräts, um es einzuschalten.
Tippen Sie zu langsam oder schnell, zu stark oder sanft, mag es sich nicht einschalten. Tippen Sie daher mit variiender Geschwindigkeit und Stärke, um den richtigen Tipprhythmus zu finden.
Wenn Sie die Empfindlichkeit zum Doppeltippen ändern möchten, folgen Sie diesen Schritten:
Schalten Sie Ihr Moasure-Gerät ein, damit die Moasure-App eine Verbindung herstellen kann.
Gehen Sie in der Moasure-App zu den Einstellungen, in dem Sie auf das Zahnradsymbol in der oberen rechten Ecke tippen.
Gehen Sie zu Konto & Geräteverwaltung und tippen Sie auf Gerät auswählen.
Tippen Sie auf das Informationssymbol rechts neben dem aufgelisteten Messgerät.
Bei der Einstellungen zur Empfindlichkeit des Doppeltippens wählen Sie eines der Stufen: Niedrig (erfordert härteres Antippen); Mittel; Hoch (erfordert sanfterers Antippen).
Die Werkseinstellung sieht zum Einschalten von Moasure ONE das doppelte Antippen vor. Ab der Firmware-Version v1.28 ist die Einschaltmethode 'Drehung' ebenfalls verfügbar. Wenn Sie die Firmware-Version auf v1.28 oder höher aktualisieren, können Sie mit den folgenden Schritten zur Drehbewegung umschalten:
Schalten Sie Ihr Moasure-Gerät ein. Das Gerät muss eingeschaltet sein, damit die Änderung vorgenommen werden kann. Sobald das Messgerät angeschlossen ist, werden die Gerätedaten auf dem Bildschirm der App angezeigt.
Gehen Sie in der Moasure-App zu den Einstellungen, in dem Sie auf das Zahnradsymbol in der oberen rechten Ecke tippen.
Gehen Sie zu Konto & Geräteverwaltung und tippen Sie auf Gerät auswählen.
Tippen Sie auf das Informationssymbol rechts neben dem aufgelisteten Messgerät.
Hier sehen Sie die Firmware-Version. Tippen Sie auf die darunterliegende Option und wählen Sie die bevorzugte Einschaltmethode.
Sie haben eine ältere Firmware-Version als v1.28 (wie v1.27) und möchte updaten?
So führen Sie ein Firmware-Update erfolgreich durch.
Nein. Es gibt keinen direkten Weg, das Messgerät bei Bedarf auszuschalten. Nach einer Inaktivität von 30 Sekunden schaltet sich das Messgerät automatisch von selbst ab. Sie können die vorgelegte Verbindungsdauer in den Einstellungen jederzeit anpassen.
Gehen Sie in der Moasure-App zu den Einstellungen, in dem Sie auf das Zahnradsymbol in der oberen rechten Ecke tippen.
Tippen Sie auf Messoptionen.
Scrollen Sie nach unten bis zur letzten Option 'Verbindungsdauer'. Es stehen vier Varianten zur Auswahl: 30 Sekunden, 1 Minute, 2 Minuten und 5 Minuten.
Diese Einstellung ist nur mit einem Moasure 2 PRO möglich. Erfahren Sie mehr über Moasure 2 PRO.
Mit Moasure 2 Pro können Sie Ihren bevorzugten Messmodus auswählen, der Ihren Bedürfnissen am besten entspricht:
Höchste Genauigkeit (6-8 Sekunden) für maximale Genauigkeit mit kürzeren Intervallen zwischen den Pausenpunkten.
Längste Zeit (12-16 Sekunden) für längere Intervalle zwischen den Pausenpunkten bei reduzierter Genauigkeit.
Machen Sie alle 6-8 Sekunden eine Pause (innerhalb des grünen Bereichs und nicht später als im gelben Bereich).
Für Anwender, die bei ihren Messungen Wert auf hohe Genauigkeit legen.
Machen Sie alle 12-16 Sekunden eine Pause (innerhalb des grünen Bereichs und nicht später als im gelben Bereich).
Ermöglicht es Ihnen, zwischen den Pausenpunkten weiter zu gehen.
Reduzierte Genauigkeit im Vergleich zur höchsten Genauigkeit
Um bei allen bewegungsbasierten Messungen ein Höchstmaß an Genauigkeit zu erreichen, sollten Sie diese drei Schlüsseltechniken anwenden:
Tempo: Gehen Sie zwischen den Messpunkten (Pausen) in einem schnellen Tempo.
Platzierung: Legen Sie das Moasure-Gerät schnell und sanft ab, ohne zu schweben.
Drehen: Drehen Sie das Gerät allmählich, nicht abrupt, um eine Erschütterung der Sensoren zu vermeiden.
Um Ihre Messdauer zu ändern, gehen Sie folgendermaßen vor:
Tippen Sie auf das Zahnrad in der oberen rechten Ecke der App.
Tippen Sie auf Messoptionen.
Tippen Sie auf Messzeit
Wählen Sie, ob Sie eine höhere Genauigkeit oder längere Pausenzeiten wünschen.
Wir empfehlen, Ihre Anwendung neu zu starten, wenn Sie Änderungen an den Anwendungseinstellungen vornehmen.
The Extrapolate corner tool will intelligently extrapolate a corner for you based on the angles of the measurement segments. This is useful when you cannot get into a corner during measurement.
If you’re unable to access the corner of a room or a garden, you can use the ‘Extrapolate Corner’ tool after your measurement is complete and Moasure will do the job for you.
See an example below:
Let’s say we want to calculate the area and perimeter of a garden but we are unable to reach one of the corners as there is an obstacle on our way.
Capture two points on each wall/line before and after the extrapolated corner to work.
Select the line you want to extrapolate to the corner;
Tap on ‘Edit’ and then select ‘Extrapolate Corner’.
Result: this action will extrapolate the selected line to the corner.
To 'Undo' an extrapolated corner, select the new corner point and then use the 'Undo Extrapolate Corner' tool.
Der Bezugspunkt ist der scharfe Eckpunkt auf der gegenüberliegenden Seite der LED, von dem aus das Messgerät misst.
Wenn Sie das Messgerät mit dem Moasure STICK verwenden möchten, ist es hinsichtlich der Genauigkeit ratsam, den Bezugspunkt vom Messgerät zur spitze Nase des Gehäuses zu verschieben.
Gehen Sie dazu wie folgt vor:
Rufen Sie die Einstellungen über das Zahnrad in der oberen rechten Ecke auf.
Tippen Sie auf Messoptionen.
Wählen Sie unter der Option Moasure STICK verwenden die Antwort Ja.
In diesem Leitfaden erfahren Sie, wie wichtig es ist, Ihr Moasure-Gerät so zu platzieren, dass es vollständig stationär ist. Außerdem erfahren Sie, wie Sie dies in schwierigem Gelände bewerkstelligen
Um eine Übersteuerung der Sensoren zu vermeiden, ist es wichtig, das Moasure-Gerät vorsichtig abzusetzen und sicherzustellen, dass es vollkommen still steht. Sobald das Gerät völlig still steht, wird ein Punkt mit den X-, Y- und Z-Koordinaten erfasst. Die LED-Anzeige an Ihrem Moasure-Gerät leuchtet grün, um Ihnen mitzuteilen, dass ein Punkt erfolgreich erfasst wurde.
Wenn Sie mit dem STICK messen, sollten Sie ihn mit dem Daumen und den ersten beiden Fingern halten, anstatt mit der Handfläche. Wenn Sie den STICK mit den Fingern halten, können Sie das Gerät leichter vorsichtig absetzen.
Abgesehen vom vorsichtigen Absetzen des Geräts ist es wichtig, den Stick entschlossen abzusetzen. Vermeiden Sie es, über dem Punkt zu schweben, an dem Sie ihn absetzen wollen.
In unterschiedlichem Gelände kann es manchmal schwierig sein, das Gerät völlig ruhig zu halten. Im Folgenden finden Sie einige Tipps für verschiedene Geländearten.
Auf Oberflächen wie Gras, Mulch oder Rasen kann es schwierig sein, Moasure ONE völlig ruhig zu halten.
Auf einem derartigen unebenen oder unwegsamen Gelände hilft es, den STICK leicht nach unten zu drücken, um das Gerät ruhig zu halten, damit ein Punkt erfasst werden kann.
In manchen Fällen kann es jedoch sinnvoller sein, ohne den Moasure STICK zu messen, vor allem, wenn Sie zum Beispiel durch hohes Gras messen. Das Messen ohne den STICK ermöglicht Ihnen eine bessere Kontrolle über die Platzierung, indem Sie Ihre Finger benutzen.
Auf einer geneigten Oberfläche, wie z. B. einem Hügel oder einer Rampe, kann das Gewicht des STICK manchmal dazu führen, dass sich Moasure ONE leicht bewegt. Diese Bewegung macht es dem Gerät schwer, einen Punkt zu erfassen.
Um das Gerät ganz ruhig zu halten, damit es einen Punkt erfassen kann, lehnen Sie den STICK zwischen Daumen und Zeigefinger.
Halten Sie den Moasure STICK mit den Fingern und dem Daumen statt mit der Handfläche - so vermeiden Sie ein Schwingen und können das Gerät sanfter absetzen.
Setzen Sie das Gerät entschlossen ab. Vermeiden Sie es, über dem Pausenpunkt zu verharren. Denken Sie daran, auch wenn es kontraintuitiv erscheinen mag: Je schneller Sie sich bewegen und das Gerät absetzen, desto genauer wird Ihre Messung sein.
Legen Sie das Gerät vorsichtig ab - vermeiden Sie Stöße, Schläge und Schläge, die die Sensoren des Moasure ONE negativ beeinflussen.
Auf Gras oder ähnlichem unebenen Untergrund sollten Sie versuchen, den STICK leicht nach unten zu drücken, um Moasure ONE ganz ruhig zu halten, damit ein Punkt aufgezeichnet werden kann.
Auf schrägen Flächen lassen Sie den STICK zwischen Daumen und Zeigefinger ruhen. Allein das Gewicht des STICK hilft, das Gerät völlig ruhig zu halten, damit es einen Punkt aufzeichnen kann.
Das folgende Video zeigt Ihnen, wie Sie auf verschiedenen Oberflächen messen können. Das Video zeigt auch, wie man Tempo und Drehung beherrscht.
In diesem Abschnitt erfahren Sie mehr über die Handhabung des Messgeräts in Hinsicht auf die Geschwindigkeit der Bewegung und Positionierung sowie Drehung des Messgeräts.
Wenn Sie lieber lesen als zusehen, können Sie unter den folgenden Links mehr über die Beherrschung von Tempo, Platzierung und Rotation lesen.
Erfahren Sie mehr über den Einfluss der Geschwindigkeit auf die Messgenauigkeit.
Bei bewegungsbasierten Messungen wächst der Messfehler mit der Zeit exponentiell an. Das bedeutet, dass Sie schnell gehen und Ihr Gerät langsam drehen müssen.
Um den Fehler zu minimieren und die Messgenauigkeit zu maximieren, sollten Sie nicht länger als 8 Sekunden pausieren - pausieren bedeutet, dass Sie Ihr Moasure-Gerät absetzen, um einen Punkt zu erfassen. Keine Sorge, das bedeutet nicht, dass Sie eine ganze Messung innerhalb von 8 Sekunden abschließen müssen. Sie können so oft pausieren, wie Sie für eine Messung benötigen.

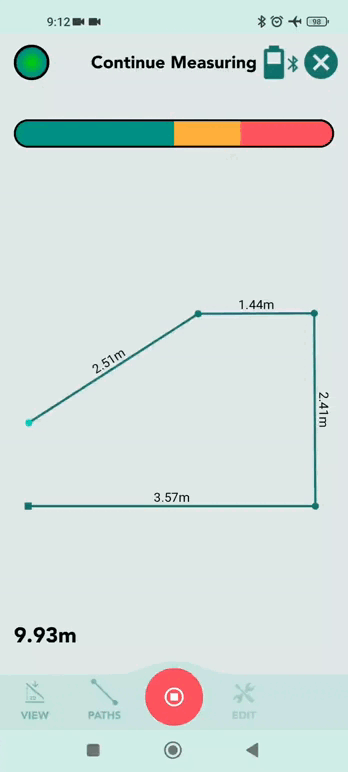

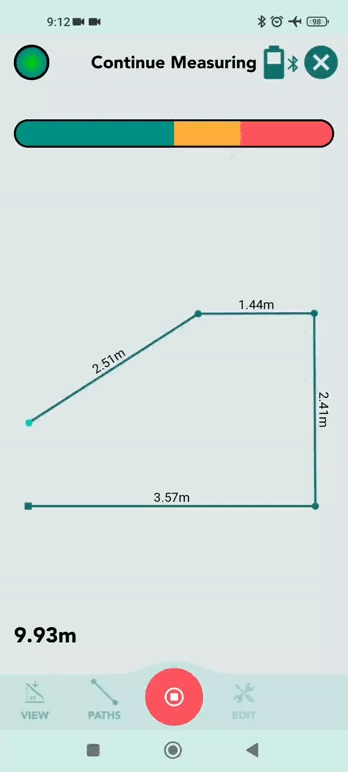

Um Ihnen zu helfen, den Zeitrahmen von 0 bis 8 Sekunden einzuhalten, bietet die Moasure-App eine praktische Zeitleiste und akustische Hinweise.
Moasure ONE / Moasure 2
Weiß: Dieser Bereich ist zwischen 0 und 6 Sekunden gefüllt.
Gelb: Diese wird zwischen 6 und 8 Sekunden gefüllt
Rot: Wird ab 8 Sekunden gefüllt
Moasure 2 PRO
Weiß: Dieser Bereich ist zwischen 0 und 12 Sekunden gefüllt.
Gelb: Diese wird zwischen 12 und 16 Sekunden gefüllt
Rot: Wird ab 16 Sekunden gefüllt
Auch wenn es kontraintuitiv erscheinen mag: Je schneller Sie sich bewegen, desto genauer wird Ihre Messung sein.
Neben den visuellen Anzeigen in der App in Form eines Timer-Balkens erhalten Sie auch ein akustisches Feedback in Form eines Pieptons. Nach 6 Sekunden ertönt ein langsames Ticken, das nach 8 Sekunden in ein schnelleres Ticken übergeht. Sobald der langsame Tick-Ton zu hören ist, sollten Sie sich darauf vorbereiten, das Gerät abzusetzen.
Machen Sie sich keine Sorgen, wenn Sie ein Hindernis nicht innerhalb von 8 Sekunden umfahren können. Sie können so oft wie nötig pausieren, solange Sie brauchen, um das Hindernis zu umfahren.
Wenn Sie nicht möchten, dass diese Pausenpunkte in Ihrer Messzeichnung aufgezeichnet werden, können Sie den Bahntyp auf Ignorieren ändern, bevor Sie das Hindernis umfahren.
Eine weitere Möglichkeit, um Hindernisse herum zu messen, ist die Verwendung des Werkzeugs Ignorieren nach Abschluss der Messung, um unterbrochene Punkte aus der Messzeichnung zu entfernen. Jedes Mal, wenn Sie einen Punkt ignorieren, werden die Punkte vor und nach dem ignorierten Punkt verbunden.
Wenn Sie lieber zusehen als lesen, können Sie sich das folgende Video ansehen, in dem alle drei Aspekte der Beherrschung der Messtechnik erläutert werden.
Wenn Sie Ihre Moasure-App öffnen, werden Sie aufgefordert, auf „+“ (das Plus-Symbol) zu tippen, um Ihre Messung zu beginnen.
Sobald Sie auf das „+“ (das Plus-Symbol) in der unteren Mitte der Moasure-App tippen, sehen Sie eine Liste der verfügbaren Messarten. Hier können Sie entscheiden, welche Messart für Ihr Projekt die richtige ist. Wählen Sie zwischen geschlossener Form, offener Form, Layout, Punkt zu Punkt oder Winkel.
Beachten Sie, dass das Layout exklusiv für Moasure 2 PRO gilt. Erfahren Sie mehr.
Standardmäßig berechnet Moasure bei allen Messarten immer die Entfernung, jede Höhenänderung und den Winkel. Je nachdem, was Sie messen, können jedoch einige Messarten effizienter sein als andere.

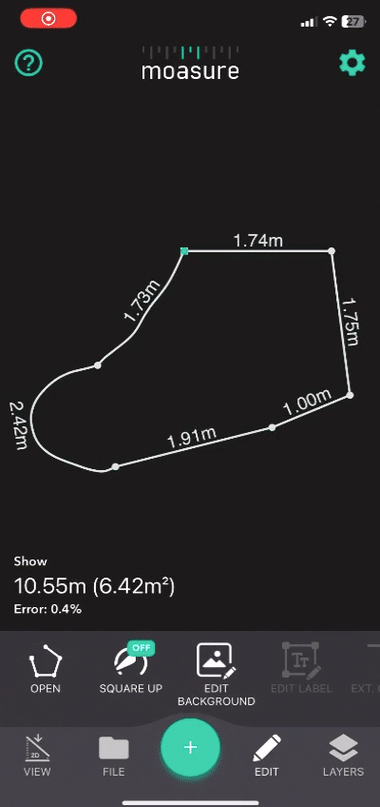

Eine Messung mit geschlossener Form ist eine Messung, bei der Sie am selben Punkt beginnen und enden. Sie ist nützlich für die Berechnung von Quadratfuß/Quadratmetern. Beispiele für Anwendungsfälle sind Messungen von Rasenflächen, Höfen, Treppen und Pools.
Die geschlossene Form ist eine Messart, die zur Berechnung von Fläche, Umfang, Höhe und Entfernung einer Form verwendet wird und erfordert, dass die Messung am gleichen Punkt beginnt und endet. Daher ist es wichtig, sich den Ausgangspunkt zu merken, sei es eine Ecke, ein Stein oder eine Referenzmarkierung.
Diese Methode erweist sich als besonders wertvoll für Aufgaben wie das Messen von Rasenflächen, Höfen, Treppen, Einfahrten und Pools, da sie effizient die Quadratmeterzahl berechnet.

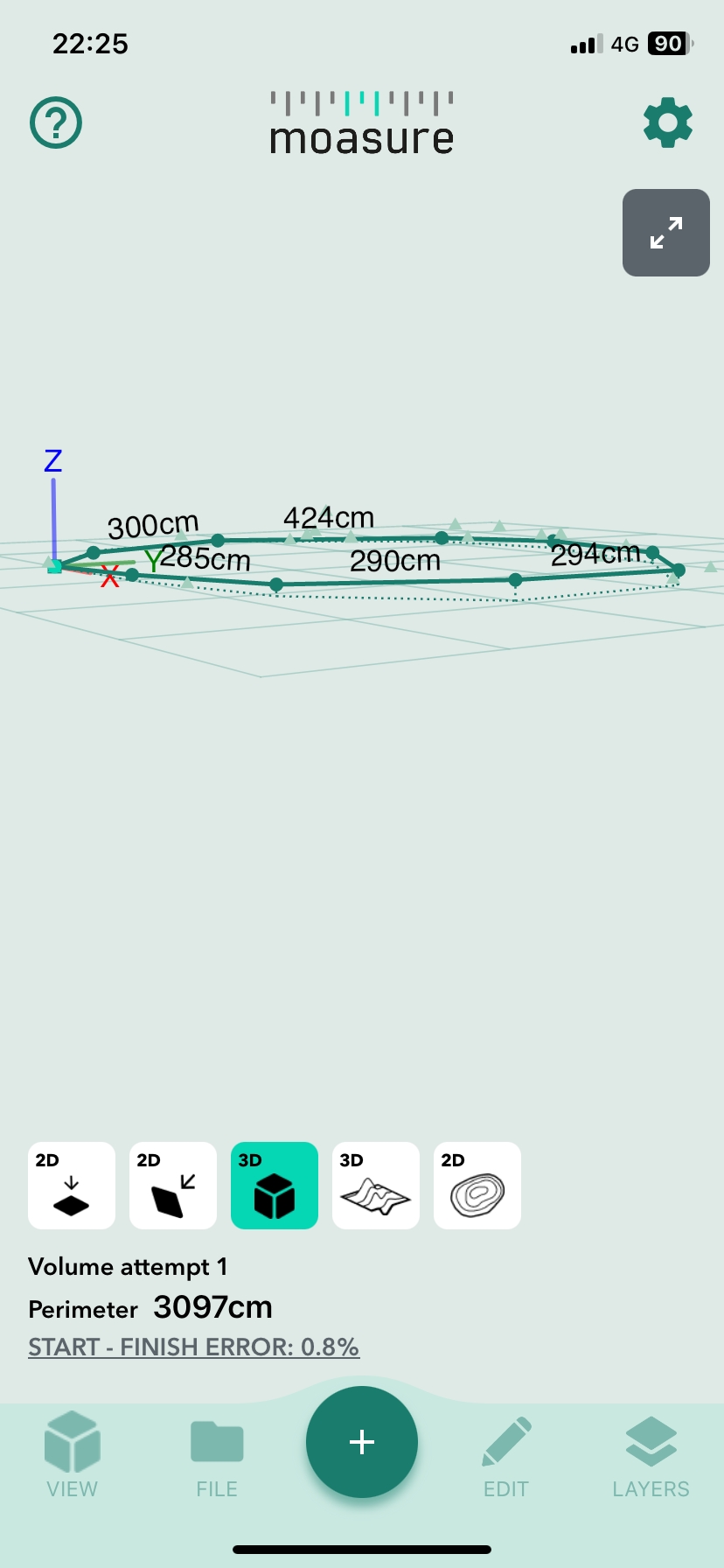

Bei der Messung mit der geschlossenen Form wird der START-FEHLER als Prozentsatz angezeigt, z. B. 0,8 %. Dieser Prozentsatz gibt die Abweichung zwischen dem Start- und Endpunkt der Messung an. Ein geringerer Prozentsatz zeigt an, dass diese Punkte näher beieinander liegen, was als Indikator für die Messgenauigkeit dient und präzise Schätzungen der Quadratmeterzahl ermöglicht.
Liegt der Fehler unter 1 %, gilt Ihre Messung als zuverlässig und genau. Liegt er über 1 %, bietet der integrierte Moasure Coach wertvolles Feedback zur Verbesserung Ihrer Messtechnik.
Achten Sie darauf, dass Sie Ihre Messung immer am gleichen Punkt beginnen und beenden, da dies zu einer genaueren Messung führt, die weniger als 1 % Fehler aufweist.
Bei einer offenen Form entfällt die Berechnung von Quadratmetern einer Fläche. Diese Methode erweist sich als besonders nützlich für die Messung von Entfernungen oder Höhenänderungen und eignet sich daher gut für Aufgaben wie die Messung von Zäunen, Mauern oder der Länge von Rohr- und Kabeltrassen. Darüber hinaus können Offene-Form-Messungen an den Seiten von Strukturen wie Gebäuden oder Pavillons vorgenommen werden.
Layout Mode, exclusive to Moasure 2 PRO, simplifies setting or laying out measurements. Users can upload or input coordinates, and Moasure guides them to specified points for accurate positioning and marking. Learn more.
Die Punkt-zu-Punkt-Messung ist eine schnelle und effiziente Methode zur Messung von Entfernungen oder Höhenunterschieden. Sobald Sie eine Punkt-zu-Punkt-Messung starten, berechnet Ihr Moasure-Gerät die Entfernung zwischen dem ersten und dem zweiten Punkt. Jedes Mal, wenn Sie sich bewegen und eine Pause einlegen, indem Sie Ihr Moasure-Gerät nach unten halten, berechnet die App die Entfernung zwischen dem ersten Punkt der Messung und dem aktuellen Punkt neu. Verwenden Sie Point to Point, wenn Sie die Entfernung oder die Änderung der Höhe/Gefälle/Höhenunterschiede zwischen zwei Punkten ermitteln möchten.
By dStandardmäßig ist eine Punkt-zu-Punkt-Messung in der Moasure-App auf eine 2D-Ansicht eingestellt. Wechseln Sie zur 3D-Ansicht, um Höhenänderungen in Echtzeit zu sehen.
Der Winkel wird verwendet, um das Ausmaß der Drehung oder des Abstands zwischen zwei sich schneidenden Linien oder Flächen zu messen. Ausgedrückt in Grad, bietet eine Winkelmessung ein quantitatives Maß für die Neigung oder Abweichung zwischen diesen geometrischen Elementen. Ein praktischer Anwendungsfall ist die Verwendung von Winkeln durch Vermessungsingenieure zur Messung von Entfernungen und zur Kartierung von Grundstücken. In diesem Zusammenhang spielen Winkel eine entscheidende Rolle bei der Festlegung von Grundstücksgrenzen und der Erstellung genauer topografischer Karten.
Zusammenfassend bietet die Moasure-App verschiedene Messtypen für unterschiedliche Projekte, von der Berechnung von Flächen, Umfängen und Höhenänderungen mit Closed Shape bis hin zur Messung von Distanzen und Höhenänderungen mit Open Shape, Layout, Point to Point und Angle.
Da das Moasure mit Bewegungssensoren wie Gyroskopen und Beschleunigungssensoren arbeitet, sollten Sie beim Drehen des Geräts Vorsicht walten lassen.
Wenn Sie das Gerät drehen müssen, um den Referenzpunkt auf die gewünschte Ausrichtung auszurichten, sollten Sie das Gerät schrittweise drehen - nicht plötzlich. Wie bei plötzlichen Stößen oder Kollisionen wirken sich abrupte Drehungen negativ auf die Sensoren des Geräts aus, was wiederum die Messgenauigkeit beeinträchtigt.
Wenn Sie das Moasure drehen, tun Sie dies schrittweise von einem Pausenpunkt zum anderen.
Wechseln Sie während der Messung zwischen den einzelnen Pfadtypen.
Pfade sind Linien, die Pausenpunkte miteinander verbinden, und es können Messungen mit mehreren Pfadarten durchgeführt werden. Sie können die Art des Pfades ändern, während Sie sich an den Pausenpunkten befinden. So können Sie einen anderen Pfad auswählen, der den spezifischen Anforderungen des zu messenden Raums entspricht.
Öffnen Sie Ihre App, tippen Sie auf das grüne +-Symbol, um eine Messung zu starten, und wählen Sie dann den „Geschlossene Form“ oder „Offene Form“ aus. Am unteren Bildschirmrand sehen Sie das Symbol „Pfade“ und darüber eine Reihe von sieben verschiedenen Pfadarten:
Gerade Linie ist der am häufigsten verwendete Pfad-Typ, der Entfernung und Höhenunterschiede erfasst. Bei einem geradlinigen Pfad werden alle Pausenpunkte durch gerade Linien verbunden, unabhängig von der Route, die Sie zwischen ihnen nehmen. So können Sie Hindernisse wie Sträucher und Felsbrocken umgehen und die gewünschten Punkte in einer geraden Linie verbinden.
Ein Wandpfad ist ideal für die Erfassung von ummauerten Räumen im Innen- und Außenbereich, wie z. B. Zimmern, eingezäunten Höfen und eingezäunten Parkplätzen. Halten Sie Ihr Moasure-Gerät ohne den STICK an die Mitte jeder Wand, um zu sehen, wie die Moasure-App die Ebene jeder Wand erfasst und in jede Ecke extrapoliert. Stellen Sie sicher, dass Sie die Messung an genau dem Punkt beenden, an dem Sie begonnen haben, um den Umfang, die Quadratmeterzahl und eine bemaßte Zeichnung des Raums zu erhalten.
Ein Kreispfad zeigt den am besten passenden Kreis an, der durch so viele Pausenpunkte wie möglich verläuft, wobei mindestens drei* Punkte erfasst werden müssen. Bei dieser Art von Pfad müssen Sie nicht zu Ihrer Ausgangsposition zurückkehren.
You can even change path type when your measurement is complete – tap 'Edit', scroll to 'Edit PathSie können sogar den Pfadtyp ändern, wenn Ihre Messung abgeschlossen ist: Tippen Sie auf „Bearbeiten“, blättern Sie zu „Pfade bearbeiten“, wählen Sie den entsprechenden Abschnitt Ihres Messdiagramms aus, tippen Sie auf „Pfadtyp ändern“ und wählen Sie dann den gewünschten Pfadtyp. Tippen Sie auf „Speichern“, wenn Sie fertig sind.
Deutscher Inhalt folgt.
Wenn Sie eine neue Messung beginnen, wird der Pfad auf den Standardpfadtyp eingestellt - standardmäßig ist dies eine Gerade, aber Sie können den in Ihren Einstellungen ändern.
Ein Linienpfad verfolgt jede Ihrer Bewegungen, indem er die präzisen Bewegungen, die Sie mit Ihrem Moasure-Gerät zwischen Pausenpunkten ausführen, misst und zeichnet. Dieser Pfad-Typ ist besonders nützlich, wenn Sie komplexe und unregelmäßige Formen messen, wie z. B. Rasenflächen, oder Teiche mit geschwungenen Kanten.
Denken Sie daran, dass Moasure seine Position entsprechend dem der Messung aufzeichnet - der spitzen Ecke des Geräts oder des STICK. Behalten Sie dies im Hinterkopf, wenn Sie Trace Line verwenden.
Ein Punktpfad erfasst Punkte, ohne sie mit Linien zu verbinden. Für optimale Ergebnisse bei der erfassen Sie einfach den Umfang, kehren zum Startpunkt zurück, ohne die Messung zu beenden, ändern den Pfadtyp auf Punkte und messen dann die Höhenänderungen innerhalb des Umfangs, wobei Sie zum Startpunkt zurückkehren, wenn Sie eine ausreichende Anzahl von Punkten erfasst haben. Jeder Punkt, der mit der Pfadfunktion Punkte erfasst wird, hat die üblichen x-, y- und z-Koordinaten. Der Punktpfad eignet sich auch für die Erfassung von interessanten Punkten, wie z. B. .
Mit einem Ignorieren-Pfad können Sie eine Länge oder eine Strecke von Ihrer Messung ausschließen. Dies ist zum Beispiel nützlich, wenn Sie eine Kante oder ein Segment einer Umfangsmessung auslassen möchten. Wenn Sie den Pfad auf Linie ignorieren umstellen, können Sie die Messung fortsetzen und abschließen, und das Segment mit der ignorierten Linie wird im endgültigen Diagramm ausgelassen. Linie ignorieren wird auch beim Erstellen von verwendet.
Ein Bogenpfad ist für die Erfassung von Bögen gedacht, z. B. als Teil einer Einfahrt oder eines . Wenn Sie diesen Bahntyp wählen, müssen Sie mindestens drei* Pausenpunkte mit Ihrem Moasure-Gerät erfassen, also den Startpunkt, einen Punkt in der Mitte und das Ende Ihres Bogens. Nach der dritten Messung wird automatisch ein passender Bogen in Ihr Messdiagramm eingezeichnet.
*Obwohl für mindestens drei Pausenpunkte erforderlich sind, führt das Erfassen eines oder mehrerer zusätzlicher Punkte auf dem Umfang für jede dieser Bahnarten, also insgesamt vier oder mehr Punkte, zu einer genaueren Messung.
The Edit Background tool enables you to add a background image to your measurement.
The Edit Background tool can be used to show clients or colleagues a visualisation of the measured project relative to a photographed area as the measurement would then lay over the background.
To add a background to your measurement, follow the steps below:
Tap on Edit in the bottom navigation bar to open the Edit Toolbar.
Tap on Edit Background.
Tap on Add Image located in the footer at the bottom.
An Image Picker will be shown that enables you to select an image from your phone to use as the background. Once you select an image, it will be uploaded to the app and used as your background.
Once you have added an image to your background, you can edit the image. The following image editing tools are available:
Rotate (rotates the background image by +90° degrees). To rotate the image, tap on the rotate icon in the right upper toolbar.
Zoom (zooms the background image in/out). To zoom, pinch by moving your index finger and thumb up and down).
Drag (drags the background image from to the left or right). To drag, tap on the image with your index finger and move it to the left or right.
Crop (crops the background image). To crop, tap on the crop icon in the right upper toolbar. White edges appear; anything outside of those edges will be cropped.
Change Opacity (changes the opacity / transparency of the background image). To change opacity, tap on the opacity icon in the right upper toolbar and then slide the slider that appears to the desired opacity level.
Reset (resets all changes made to the image and measurement drawing, i.e. reverts all changes made since an image was uploaded to the background).
By default the background image is selected, you can however also rotate, drag and zoom the measurement drawing. To do so, select the measurement drawing by tapping on the measurement icon in the right bottom. You can then rotate, drag and zoom the measurement drawing relative to the background image by using touch gestures. You can always switch back to the background image again to continue editing the background image.
Wenn Sie das Moasure-Gerät benutzen, ist es wichtig, das dreidimensionale Koordinatensystem zu verstehen, das Ihnen hilft, Räume zu messen und abzubilden. Dieses System basiert auf drei Achsen: X, Y und Z, zusammen mit Winkelmessungen. Jede Messung besteht aus Punkten und Kanten. Punkte sind Orte, an denen Sie eine Pause eingelegt haben, und Kanten sind die Linien, die diese Punkte verbinden.
Moasure verwendet das kartesische Koordinatensystem, um räumliche Beziehungen und Messungen zu definieren. Ihr Startbezugspunkt (der Ursprung) ist Ihre Ausgangsposition, an der Sie sich befinden:
X = 0
Y = 0
Z = 0
Alle nachfolgenden Messungen werden sich auf diesen Ausgangspunkt beziehen.
Die ersten beiden Messpunkte definieren die X-Achse.
Tippen Sie auf einen Punkt, um die Koordinaten zu prüfen/anzuzeigen. Die Koordinaten sind wie folgt:
X: Stellt eine horizontale Richtung dar und misst Entfernungen und Positionen vom Ursprung (Startpunkt).
Y: Stellt eine weitere horizontale Richtung dar, die senkrecht zur X-Achse verläuft, und misst Abstände und Positionen vom Ursprung.
Z: Stellt die vertikale Richtung dar und misst Höhenänderungen und Positionen vom Ursprung aus.
Winkel: Zeigt den Winkel zwischen Kanten oder Flächen an.

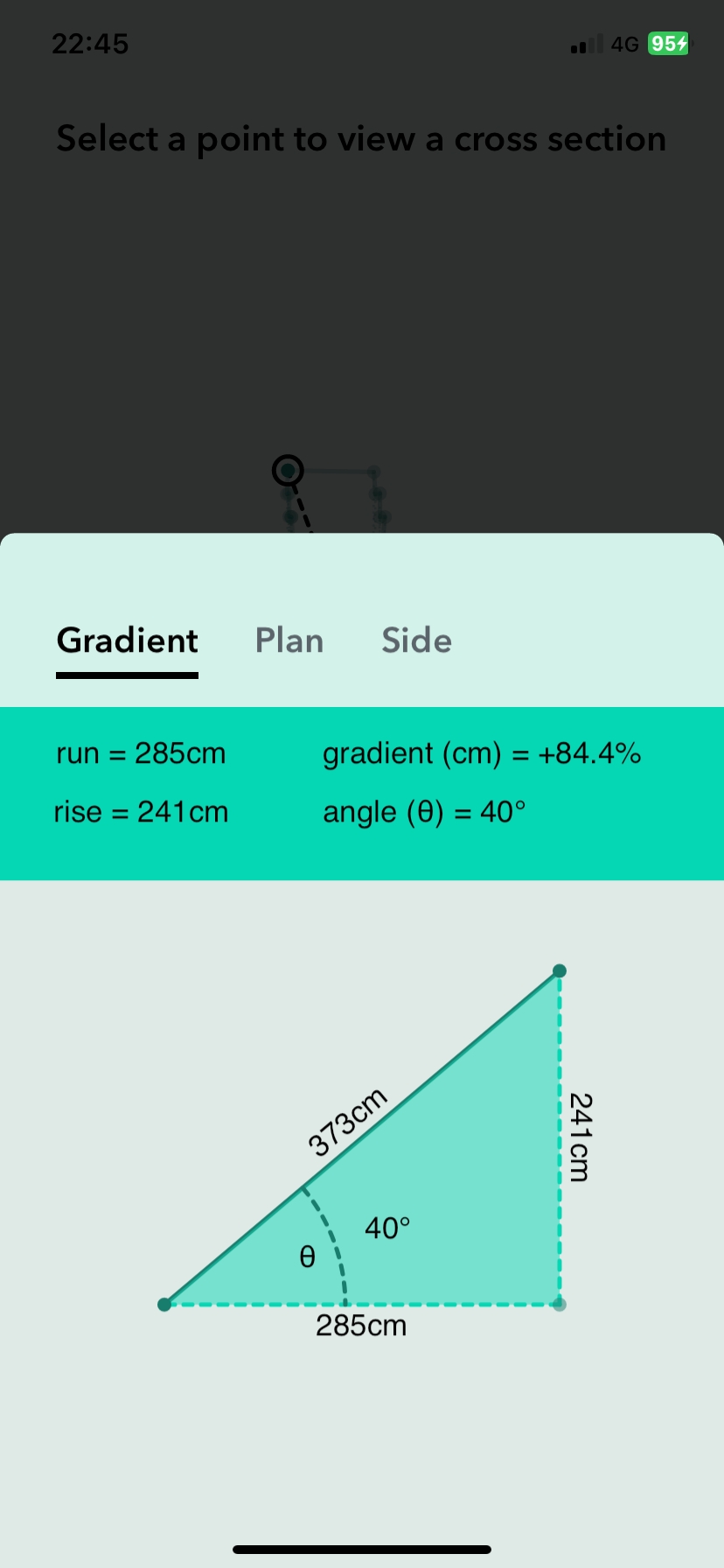

Tippen Sie auf eine ausgewählte Kante, um die Länge, den Anstieg und den Verlauf zu prüfen/anzusehen.
Länge: Die gesamte Entfernung, die entlang einer Kante oder Linie von einem Punkt zum anderen gemessen wird.
Steigung: Der vertikale Abstand zwischen zwei Punkten, der die Höhenveränderung (Z-Achse) vom Startpunkt zum Endpunkt darstellt.
Lauf: Der horizontale Abstand zwischen zwei Punkten, der die horizontale Entfernung zwischen dem Startpunkt und dem Endpunkt darstellt.
A step-by-step guide on how to import a Moasure measurement file into the Moasure app.
Eine MFILE-Datei (.mfile) ist ein hauseigenes Moasure-Dateityp, mithilfe das Vermessungsprojekt an ein anderes Endgerät gesendet und eingespielt werden kann.
So importieren und öffnen Sie eine von anderen Usern bereitsgestellte MFILE-Datei auf Ihrem Smartphone/Tablet bzw. in Ihrer Moasure-App:
Lassen Sie sich die Datei per E-Mail, Cloud, Bluetooth oder andere Freigabemethoden an Ihr Endgerät senden.
Legen Sie die MFILE-Datei in einen Ordner ab, den Sie leicht wiederfinden.
Öffnen Sie die App und tippen Sie auf den Menüpunkt Datei.
Anschließend auf Importieren.
Suchen Sie nun die MFILE-Datei. Sobald Sie auf diese tippen, öffnet sich das Projekt in der Moasure-App.
Jetzt können Sie die Messung in den verschiedenen Ansichtsoptionen betrachten, bearbeiten und in Ihrer Moasure-App speichern.
Sie haben auch die Möglichkeit, eine vollständige Backup-Datei von allen gespeicherten Projekten zu erstellen, um diese in einer Cloud oder E-Mail regelmäßig abzusichern oder mit einem anderen User zu teilen. Wie das geht, erfahren Sie in diesem Artikel.
In diesem Leitfaden erfahren Sie, wie Sie Dateien exportieren, in welche Formate Sie exportieren können und welche Konfigurationsoptionen Sie wählen können, um die exportierten Dateien nach Ihren Wüns

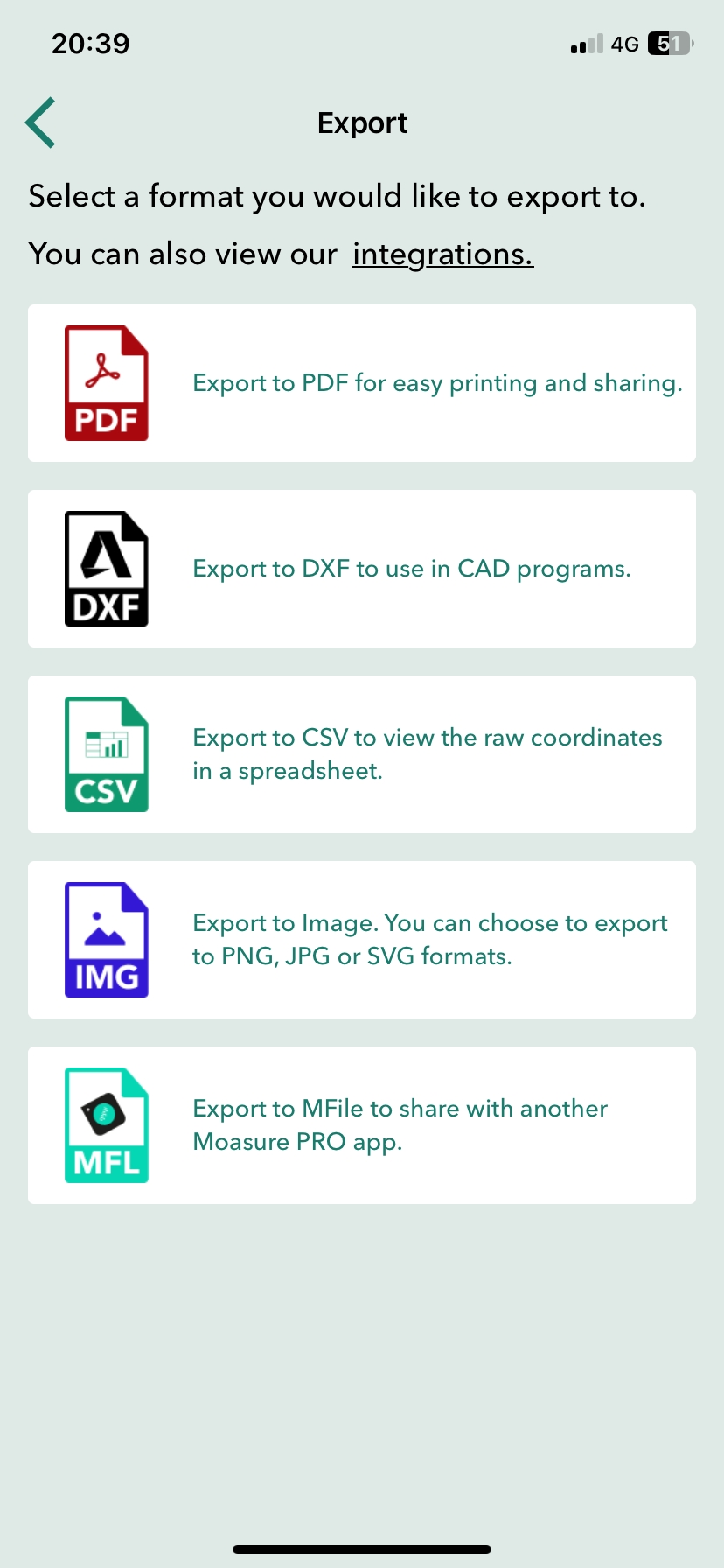

Sie können Messungen exportieren, um sie mit Kollegen oder Kunden auszutauschen und/oder sie in anderen Anwendungen zu verwenden. Sie können Messungen auch exportieren, um sie zu sichern.

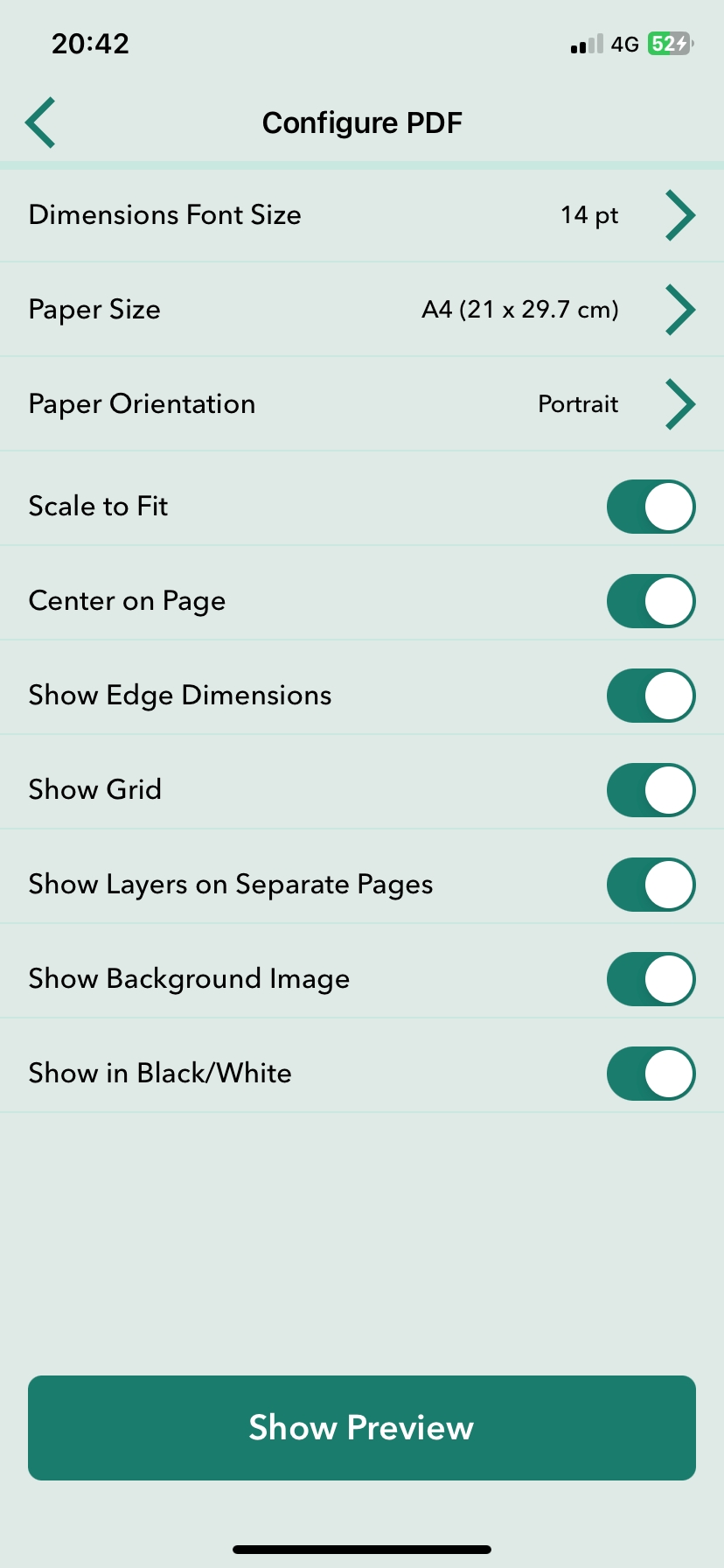

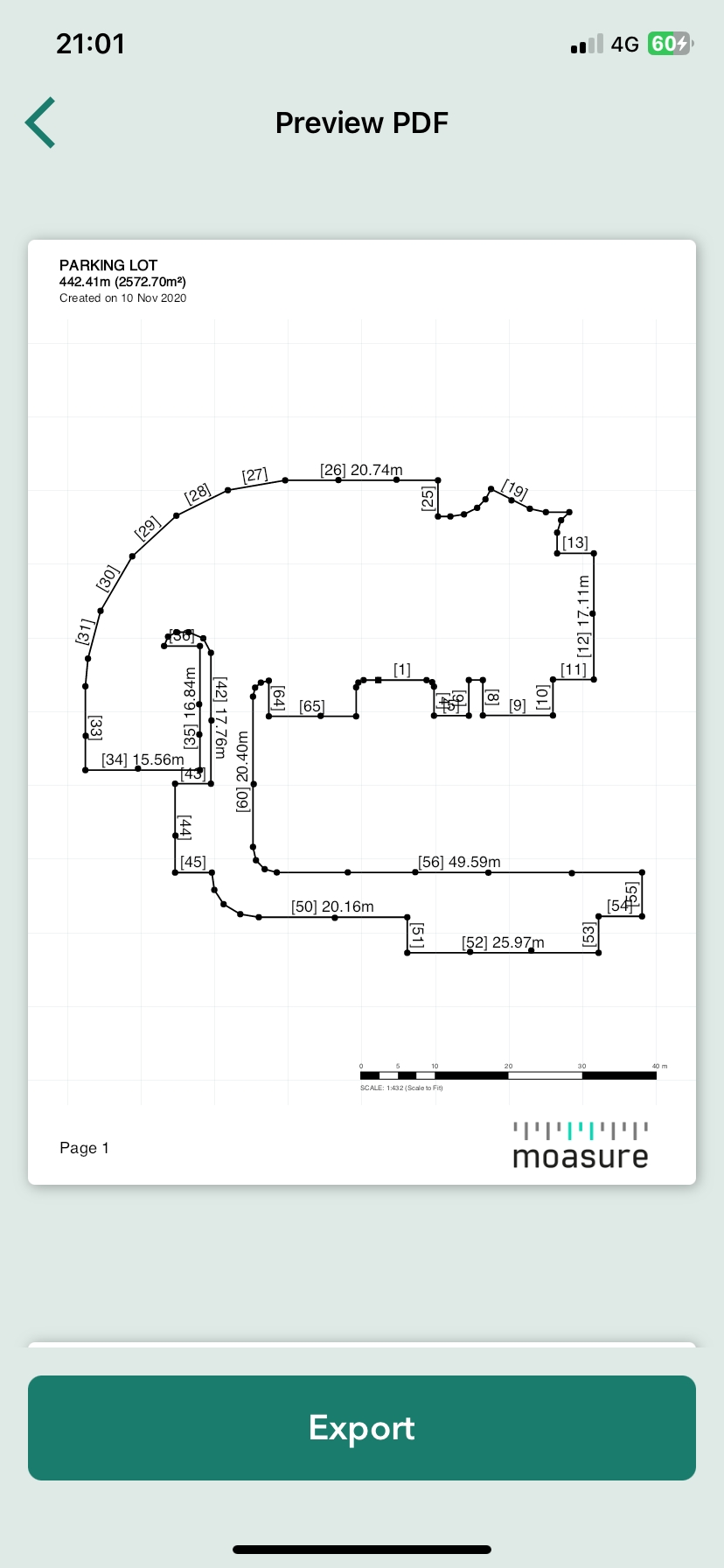

PDF (Portable Document Format) zum einfachen Drucken und Weitergeben.
DXF (Drawing Exchange Format) zur Verwendung in CAD-Programmen.

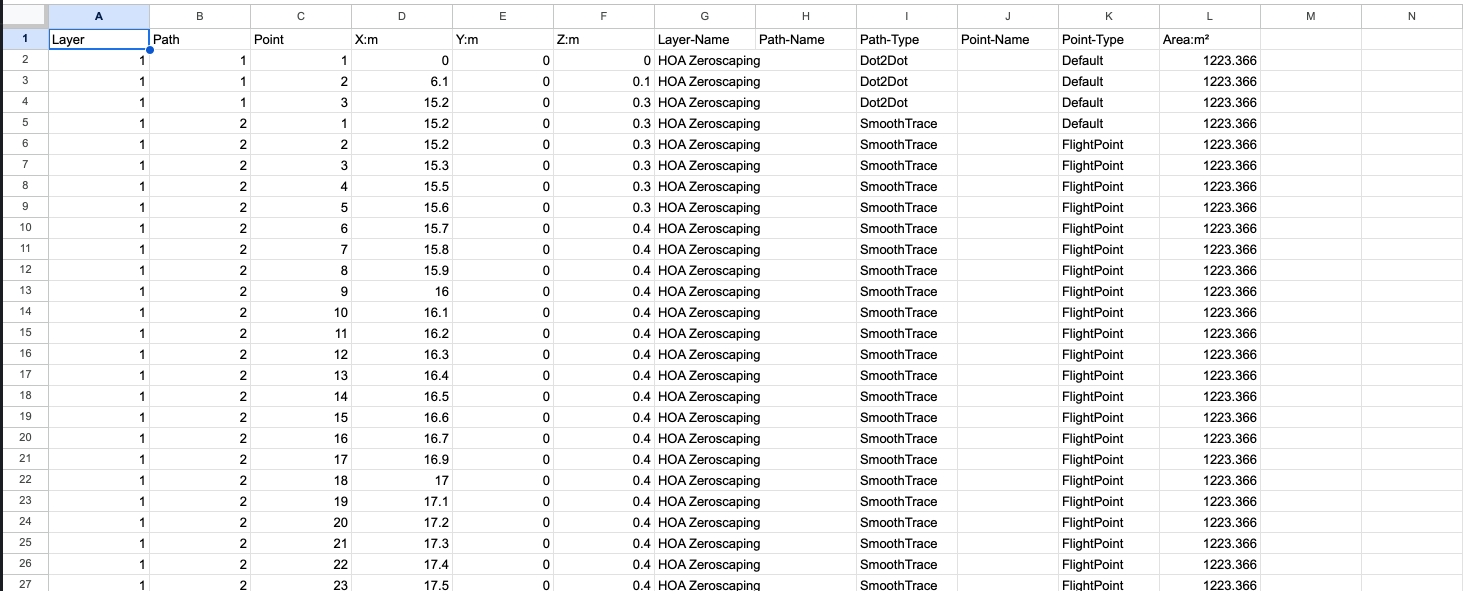

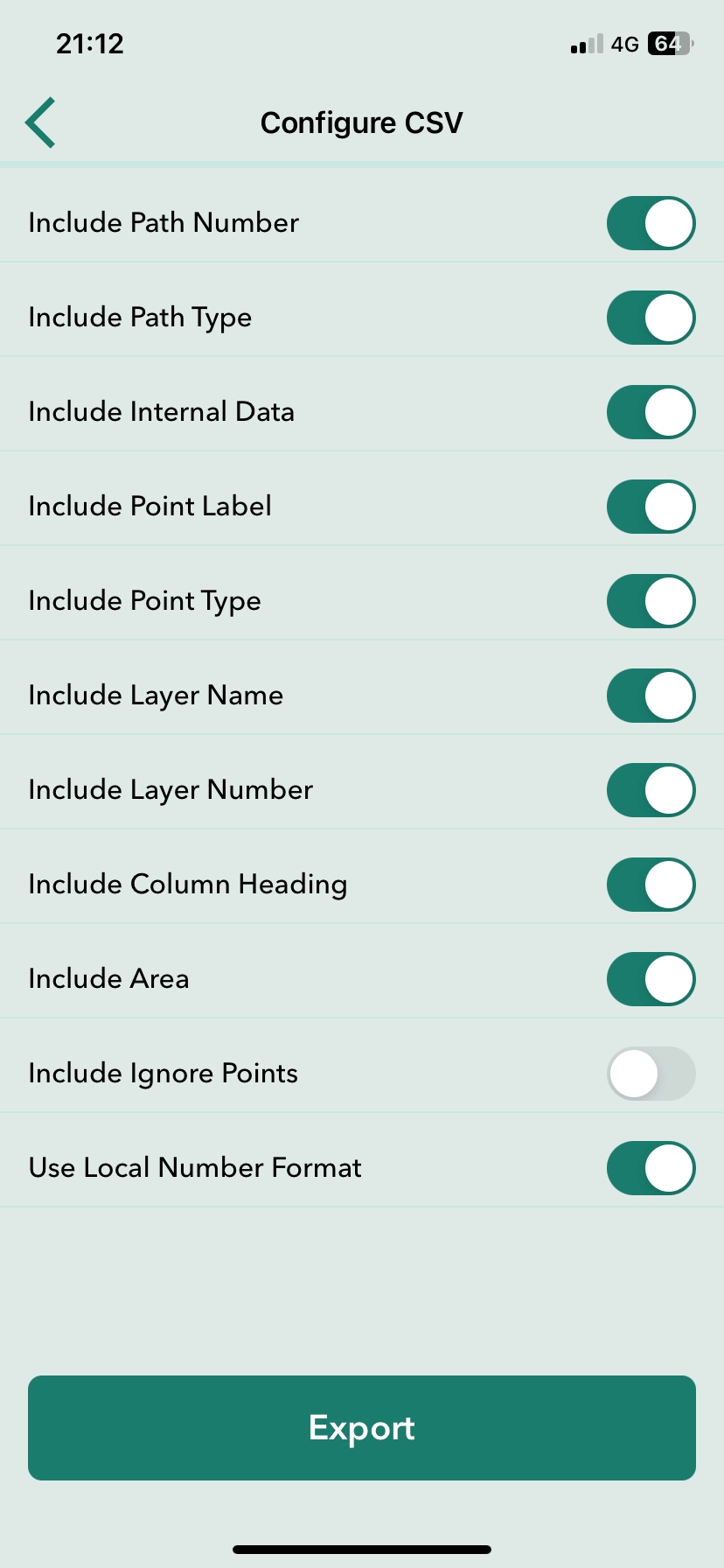

CSV (Comma Separated Values), um die Rohkoordinaten in einer Tabellenkalkulation anzuzeigen.
Bilddatei - Sie können in die Formate PNG, JPG oder SVG exportieren.
MFILE (Moasure-Datei) - Exportieren, um es mit einer anderen Moasure PRO-App zu teilen.
Öffnen Sie die Moasure App und wählen Sie die Messung, die Sie exportieren möchten, indem Sie unten in der App auf Dateien gehen und dann Öffnen wählen.
Sobald die Messung geladen ist, tippen Sie auf Datei > Exportieren.
Wählen Sie das gewünschte Exportformat aus den angebotenen Optionen aus.
Hinweis: Sie können auch mehrere Dateien auf einmal exportieren. Wie man das macht, erfahren Sie unter Mehrere Dateien exportieren.
Die Konfigurationsoptionen sind in der App-Version 1.8 und höher verfügbar. Wenn Sie mit einer älteren App-Version arbeiten, können Sie Ihre Exporte nicht konfigurieren.
Beim PDF-Export können Sie die Standardkonfigurationsoptionen ändern, um die PDF-Datei nach Ihren Wünschen zu gestalten. Sie können vor dem Export sehen, wie sich die Konfigurationsoptionen auf die PDF-Datei auswirken, indem Sie unten unter PDF konfigurieren auf Vorschau tippen.
Die konfigurierbaren Optionen werden im Folgenden erläutert.
Dimension Schriftgröße - Die Größe der im gesamten PDF-Dokument verwendeten Schrift.
Papierformat - Die Größe des Papiers, auf das die PDF-Datei exportiert werden soll. Sie können aus einer breiten Palette von Optionen wählen, darunter A0 bis A4 sowie technische Papiergrößen wie ANSI C bis E.
Anpassen skalieren - Die Option Anpassen ist standardmäßig aktiviert. Mit dieser Option werden die Maße automatisch verkleinert oder vergrößert, um sie an die Abmessungen des Papierformats anzupassen, das Sie für den Export ausgewählt haben. Wenn diese Option aktiviert ist, analysiert der PDF-Exportprozess den Inhalt und das von Ihnen gewählte Papierformat. Ist der Inhalt größer als das gewählte Papierformat, wird er proportional verkleinert, damit er in den verfügbaren Platz passt. Dadurch wird sichergestellt, dass der gesamte Inhalt auf dem gewählten Papierformat sichtbar und druckbar ist. Ist der Inhalt dagegen kleiner als das ausgewählte Papierformat, wird er mit der Funktion „Skalieren“ proportional vergrößert, um den Platz auf dem Papier optimal auszunutzen. Dadurch wird vermieden, dass kleine Inhalte auf größeren Papierformaten zu klein erscheinen.
Voreingestellter Maßstab - Sie können einen voreingestellten Maßstab auswählen, indem Sie die Option Skalieren auf Anpassung deaktivieren. Sie können dann aus einer breiten Palette von Maßstäben zwischen 1:1 und 1:500 wählen. Jeder Export mit ausgewähltem Maßstab (egal, ob es sich um einen anpassungsfähigen oder einen voreingestellten Maßstab handelt) enthält einen Maßstabsbalken mit einem Maßstabsverhältnis, das das Verhältnis zwischen den auf dem Papier gezeigten Messungen und den entsprechenden Messungen in der Realität angibt. Er bietet eine visuelle Darstellung des Maßstabs oder Verhältnisses, das zur Darstellung von Entfernungen verwendet wird. Ein Beispiel: Wenn Sie einen Maßstab von 1:5 gewählt haben, bedeutet das, dass jede Maßeinheit auf dem Papier (in diesem Fall 1 cm) einem größeren Maß in der Realität entspricht (in diesem Fall 5 cm). Für jeden 1 cm, den Sie auf dem Papier messen, entspricht dies also einer Entfernung von 5 cm in der realen Welt. Zur weiteren Veranschaulichung: Wenn du eine Kante auf dem Papier misst und sie 4 cm lang ist, kannst du die reale Länge berechnen, indem du sie mit dem Maßstabsfaktor multiplizierst. In diesem Fall würden 4 cm auf dem Papier einer Länge von 20 cm im wirklichen Leben entsprechen (4 cm x 5 = 20 cm). Darüber hinaus wird hinter der Messung ein Gitter aus Quadraten angezeigt. Diese Gitterquadrate können verwendet werden, um die Größe von Maßen im wirklichen Leben zu schätzen. Die Gitterquadrate dienen als visuelle Referenz, die es Ihnen ermöglicht, die relativen Größen der Messkanten und des Gesamtmaßes zu beurteilen. Denken Sie daran, dass Sie den realen Wert der Messränder jederzeit auf der Seite Ränder im PDF-Dokument nachschlagen können.

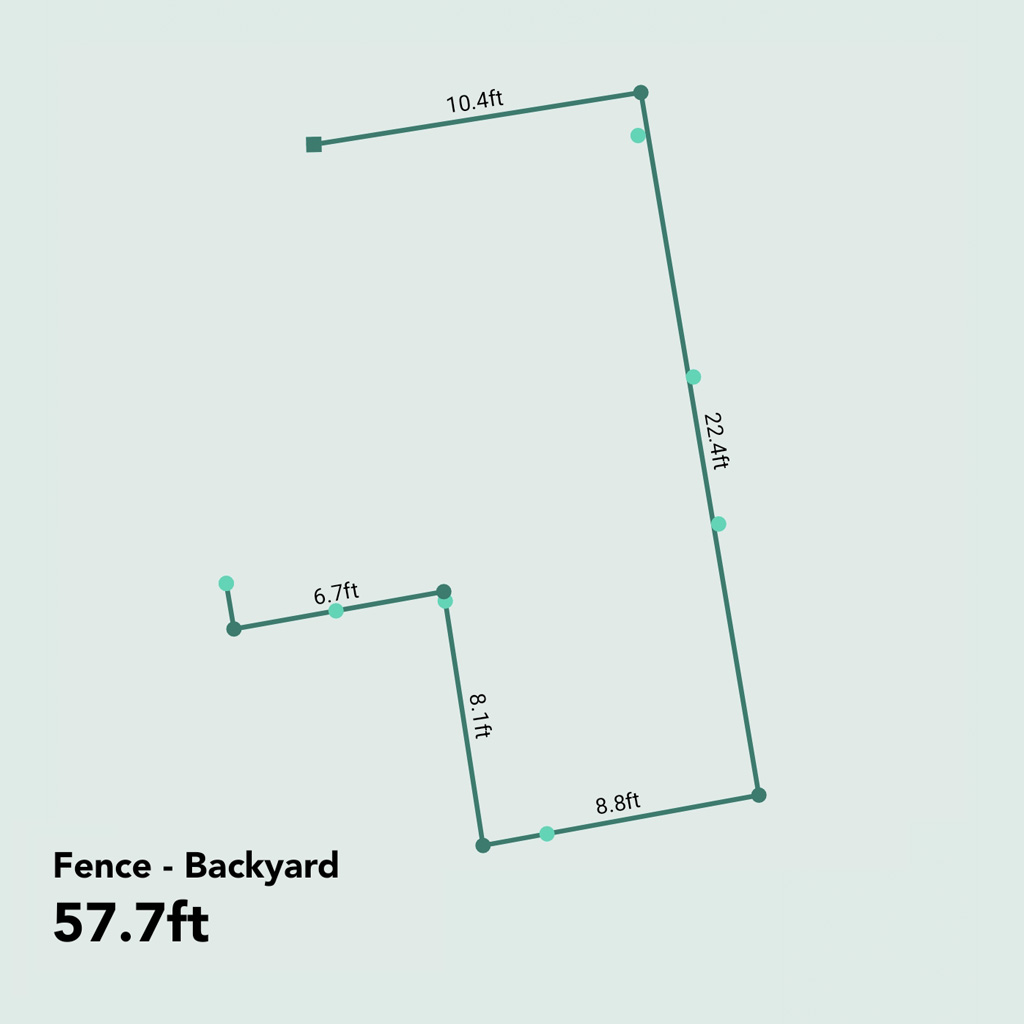

Nachfolgend sehen Sie ein Beispiel für eine PDF-Datei, die mit der Option „Anpassen“ exportiert wurde
Hinweis: Bei der Auswahl eines voreingestellten Maßstabs (z. B. 1:5) ist es möglich, dass die Messung zu groß ist, um auf der Seite dargestellt zu werden. In diesem Fall wird in der PDF-Datei eine Warnung angezeigt, die besagt: „Die Messung kann nicht angezeigt werden, weil sie zu groß ist. Sie können die Skalierungseinstellungen oder die Papiergröße anpassen, um dieses Problem zu beheben“.
Zentrieren - Die Option, die Grafik auf die Seite zu zentrieren ist standardmäßig aktiviert und zentriert die Messung auf der Seite, auch wenn die Messung vor dem Exportieren nach links oder rechts auf die Leinwand der App gezogen wird. Wenn diese Option deaktiviert ist, wird die Messung nicht zentriert. Dies kann nützlich sein, wenn Sie nur einen Teil der Messung exportieren möchten (den Teil, der im App Canvas angezeigt wird). Unten sehen Sie Beispiele für dieselbe PDF-Datei mit aktivierter und deaktivierter Option „Auf Seite zentrieren“.
Raster anzeigen - Diese Option ist standardmäßig aktiviert. Diese Option zeigt ein helles, quadratisches Raster in der PDF-Datei an.
Ebenen auf separaten Seiten anzeigen - Diese Option ist standardmäßig aktiviert. Wenn sie aktiviert ist, werden Ebenen (bei Messungen mit mehreren Ebenen) in der PDF-Datei angezeigt, indem jede Ebene auf separaten Seiten dargestellt wird.
Hintergrundbild anzeigen - Diese Option ist standardmäßig aktiviert. Wenn sie aktiviert ist und ein Hintergrundbild über das Werkzeug Hintergrund bearbeiten zur Messung hinzugefügt wird, wird das Hintergrundbild zur PDF-Datei hinzugefügt.
In Schwarz/Weiß anzeigen - Mit dieser Option können Sie die PDF-Datei in Schwarz/Weiß und nicht in den Standardfarben exportieren. Dies ist nützlich, wenn Sie mit höherem Kontrast exportieren oder einfach Tinte sparen möchten.
Hinweis: Die Skalierung wird für 3D-Exporte nicht unterstützt. Wenn Sie eine Datei in 3D exportieren, können Sie die Option Anpassen oder voreingestellte Maßstäbe (z. B. 1:5) nicht auswählen. Hintergrundbild anzeigen und Raster anzeigen werden für 3D-Exporte ebenfalls nicht unterstützt.
Beim Export in die CSV-Datei können Sie die Standardkonfigurationsoptionen ändern, um die CSV-Datei nach Ihren Wünschen zu gestalten.
Die konfigurierbaren Optionen sind wie folgt:
Pfadnummer einschließen - Fügt eine Spalte und einen Wert für die Bahntypnummer des aufgezeichneten Punktes hinzu. Die Nummer entspricht der Reihenfolge der Trassenarten in der Messung. Ein Beispiel: Der erste gemessene Bahntyp hat die Nummer 1. If the Path Type is consequently changed (e.g. from Straight Line to Trace Line), the new path number will be 2. If only one Path Type is used in the measurement, all Path Types will have the number 1. Wird die Art der Trasse in der Folge geändert (z. B. von „Gerade“ zu „Freie Linie“), lautet die neue Trassennummer 2. Wird nur ein Trassentyp in der Messung verwendet, haben alle Trassentypen die Nummer 1.
Pfadtyp einschließen - Fügt eine Spalte und einen Wert für den Pfad-Typ des aufgezeichneten Punktes hinzu. Die Pfadarten in der CSV-Datei entsprechen nicht immer den Werten in der Benutzeroberfläche. Nachstehend finden Sie eine Zuordnungstabelle, die Ihnen hilft, die Bedeutung der CSV-Werte zu verstehen.
Dot2Dot
SmoothTrace
Trace
LastLeg
Null
Punktbeschriftung einschließen - Fügt eine Spalte und einen Wert für die Beschriftung des aufgezeichneten Punktes hinzu, der mit dem Werkzeug Beschriftung bearbeiten hinzugefügt wurde.
Punkttyp einschließen - Fügt eine Spalte und einen Wert für den Typ des aufgezeichneten Punktes hinzu (z. B. Standard, FlightPoint). Ein Punkttyp kann einer der folgenden sein:
Default
This is a normal pause point.
IgnorePoint
This is a norma ignore point.
FlightPoint
This is an exact sample point on a Trace and SmoothTrace Path.
CenterPoint
This is a point on the centre of an Arc/Circle.
ArcPoint
This is a point on an Arc/Circle Path.
WallPoint
This is a point on a Wall Path.
Ebenenname einschließen - Fügt eine Spalte und einen Wert für den Namen der Ebene hinzu, in der sich der aufgezeichnete Punkt befindet (z. B. Basisebene).
Ebenennummer einschließen - Fügt eine Spalte und einen Wert für die Ebenennummer hinzu. Die Nummer entspricht der chronologischen Reihenfolge, in der die Ebenen hinzugefügt werden. Ein Beispiel: Wenn Sie eine Schicht zu Ihrer Messung hinzugefügt haben, gibt es insgesamt zwei Schichten. Die erste Schicht (Basisschicht) erhält die Nummer 1 und die zweite (hinzugefügte) Schicht die Nummer 2.
Spaltenüberschrift einschließen - Fügt die Namen der Spaltenüberschriften in der ersten Zeile hinzu.
Bereich einschließen - Fügt eine Spalte und einen Wert für den Bereich hinzu.
Ignorierte Punkte einschließen - Fügt der CSV-Datei ignorierte Punkte hinzu.
Lokales Zahlenformat verwenden - Verwendet die lokale Zahlenformatierung für die Anzeige der Zahlenwerte. Ein Beispiel: Wenn diese Option aktiviert ist, wird die Quadratmeterzahl bei einem Benutzer im Vereinigten Königreich als 150,65 formatiert, während bei einem Benutzer in Spanien die gleiche Zahl als 150,65 formatiert wird. Unten sehen Sie ein Beispiel für eine CSV-Datei und ein Bild, das mit allen aktivierten Konfigurationsoptionen exportiert wird.
Pfadname ist als Spalte in der CSV-Datei enthalten und kann in den Konfigurationsoptionen nicht konfiguriert (ein-/ausgeschaltet) werden. Pfadname wird derzeit nicht verwendet, könnte aber in Zukunft verwendet werden, so dass diese Spalte leere Werte enthalten kann.
Beim Exportieren nach DXF können Sie zwischen zwei Optionen wählen:
3D. Inklusive Höhendaten.
2D. Glättet Daten durch Entfernen von Erhebungen.
Beim Exportieren in ein Bild können Sie zwischen drei Optionen wählen:
PNG.
JPG. Ideal für optimierte Dateigrößen.
SVG. Ideal für transparente Hintergründe.
Es gibt keine Konfigurationsoptionen für MFILES
Sie können nicht nur einzelne Dateien, sondern auch mehrere Dateien auf einmal exportieren. Führen Sie dazu die folgenden Schritte aus.
Tippen Sie auf Datei > Mehrfachexport in der unteren Symbolleiste.
Wählen Sie die Dateien aus, die Sie exportieren möchten, oder wählen Sie einen ganzen Ordner aus.
Wählen Sie das gewünschte Exportformat aus den angebotenen Optionen.
In this guide, you will learn how to navigate and view measurements in the Moasure PRO app. We'll cover various viewing options and tools to help you visualise your data effectively.
From app version 2.0 onwards, views have been improved. They're now accessible on the canvas and have been expanded to include surface and contour views.

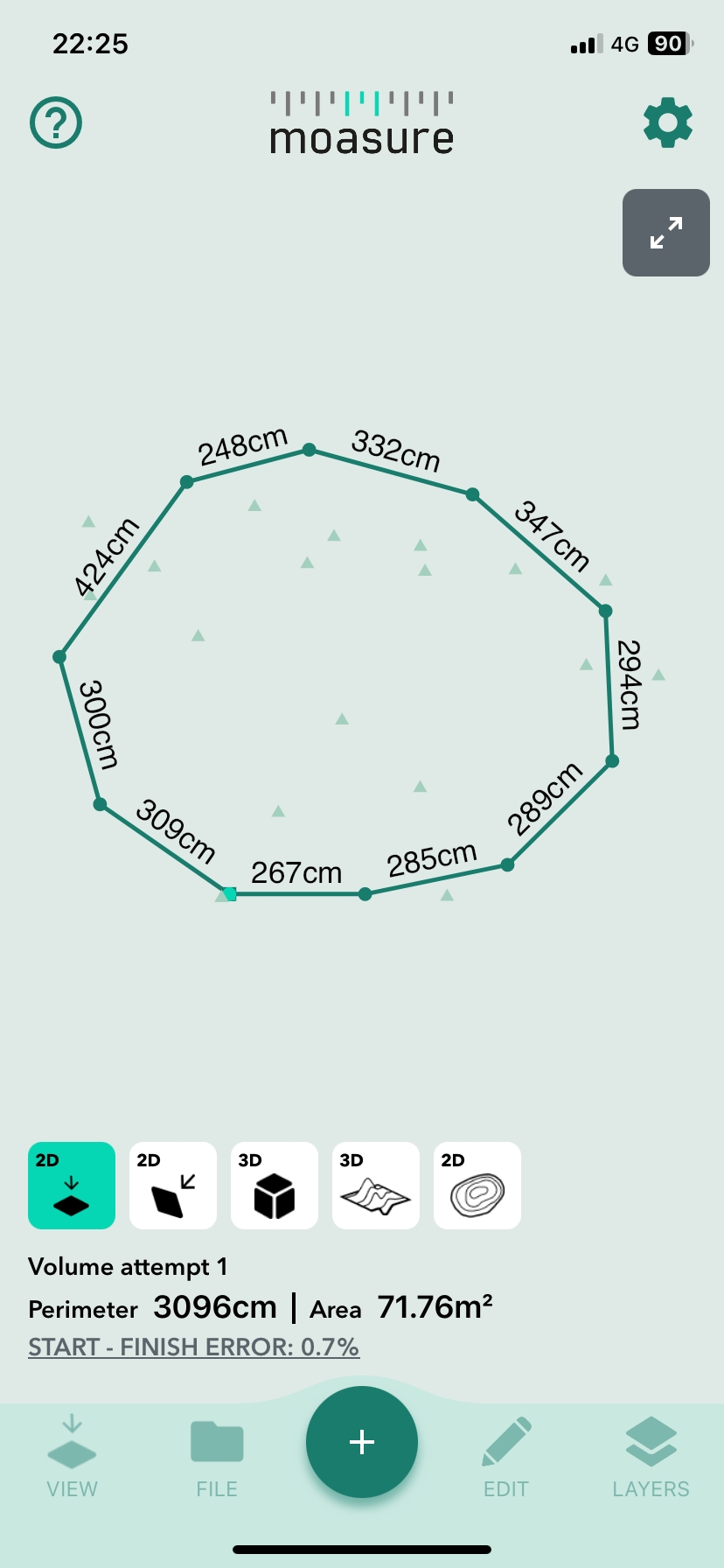

By default, the Moasure PRO app displays measurement results in 2D Plan View.

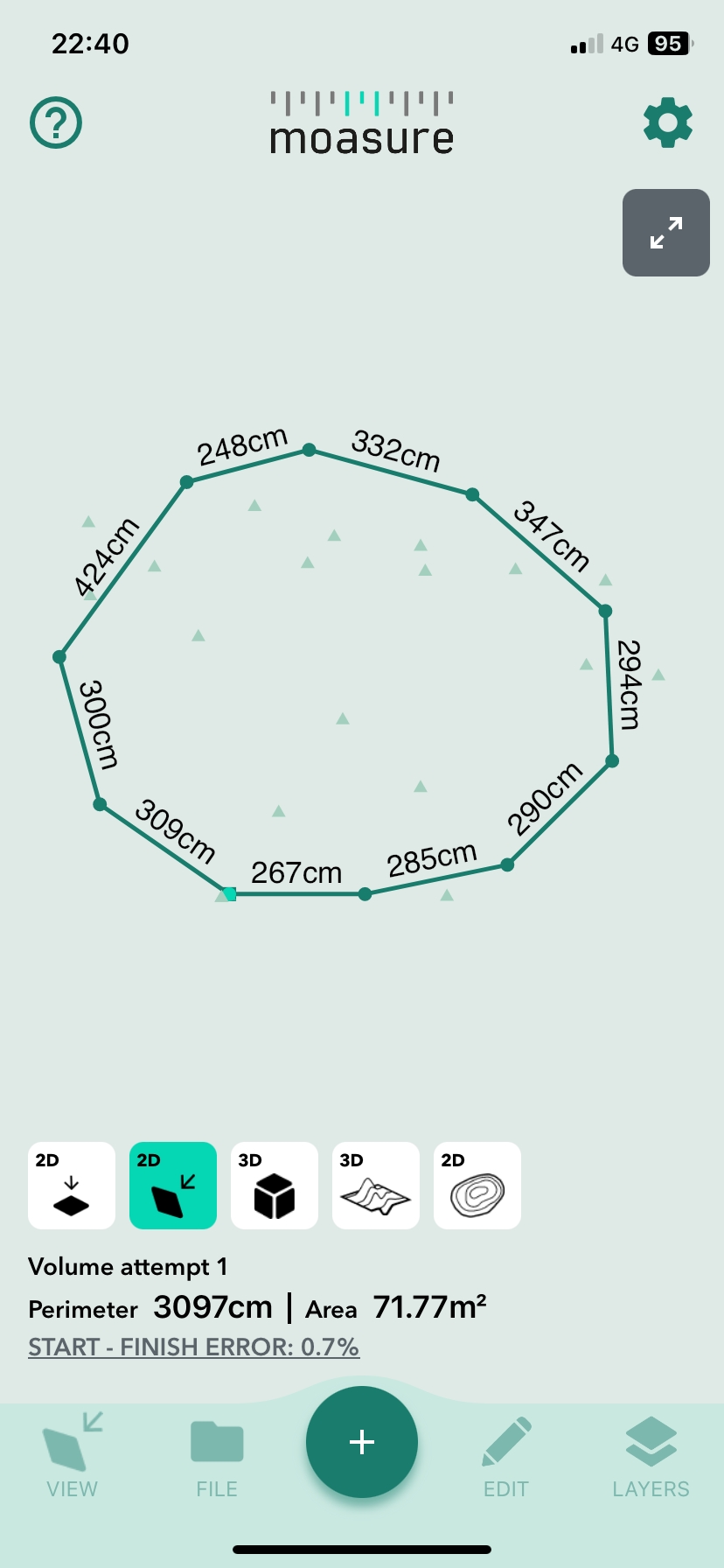

If you want to visualize 2D views that include slopes, tap on the second 2D Icon to switch to 2D FIT. Note that for most measurements, switching to 2D FIT won't significantly change the view.

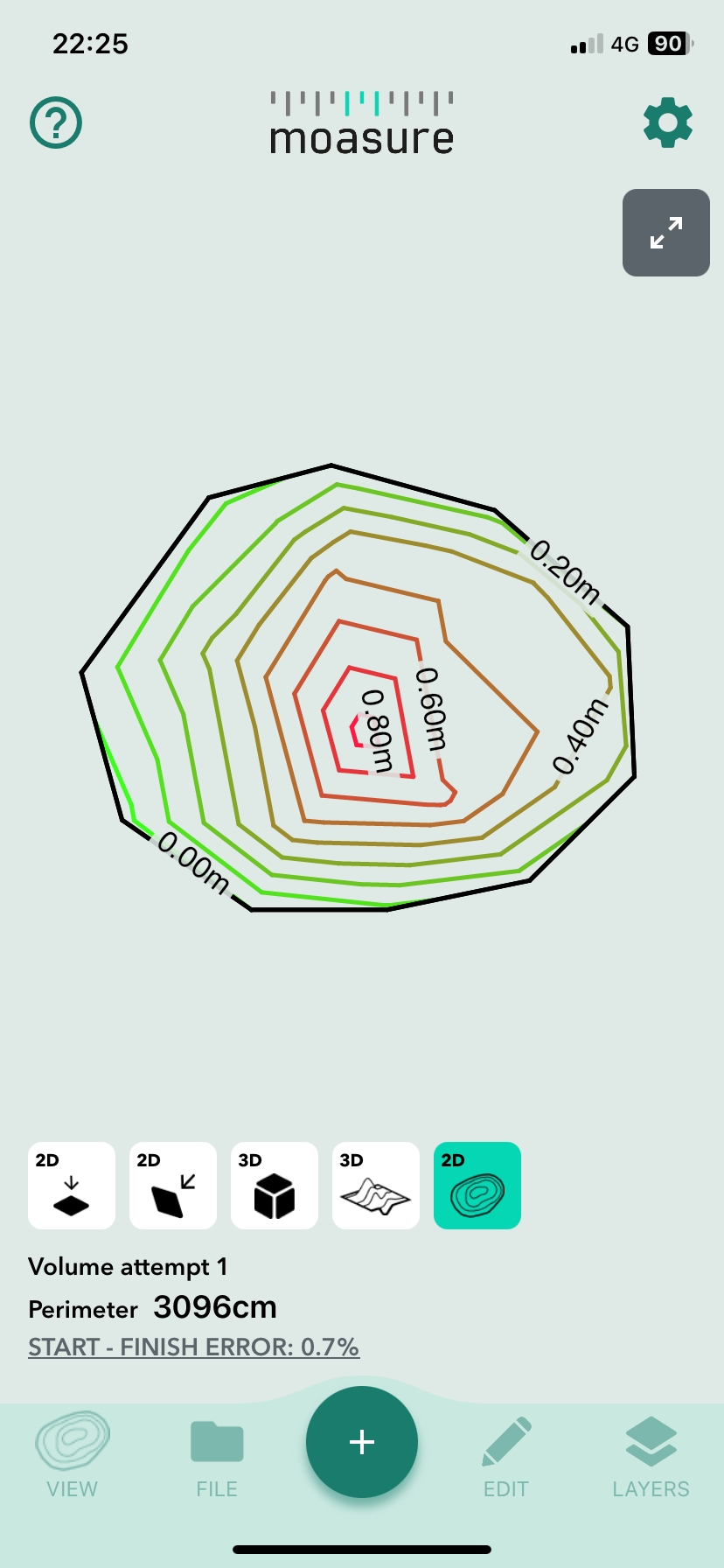

To view a Contour Map tap on the Contour Icon. The contour lines' closeness indicates the slope's steepness. The closer the contour lines are, the steeper the slope and vice versa. The contour interval is automatically set by the app.

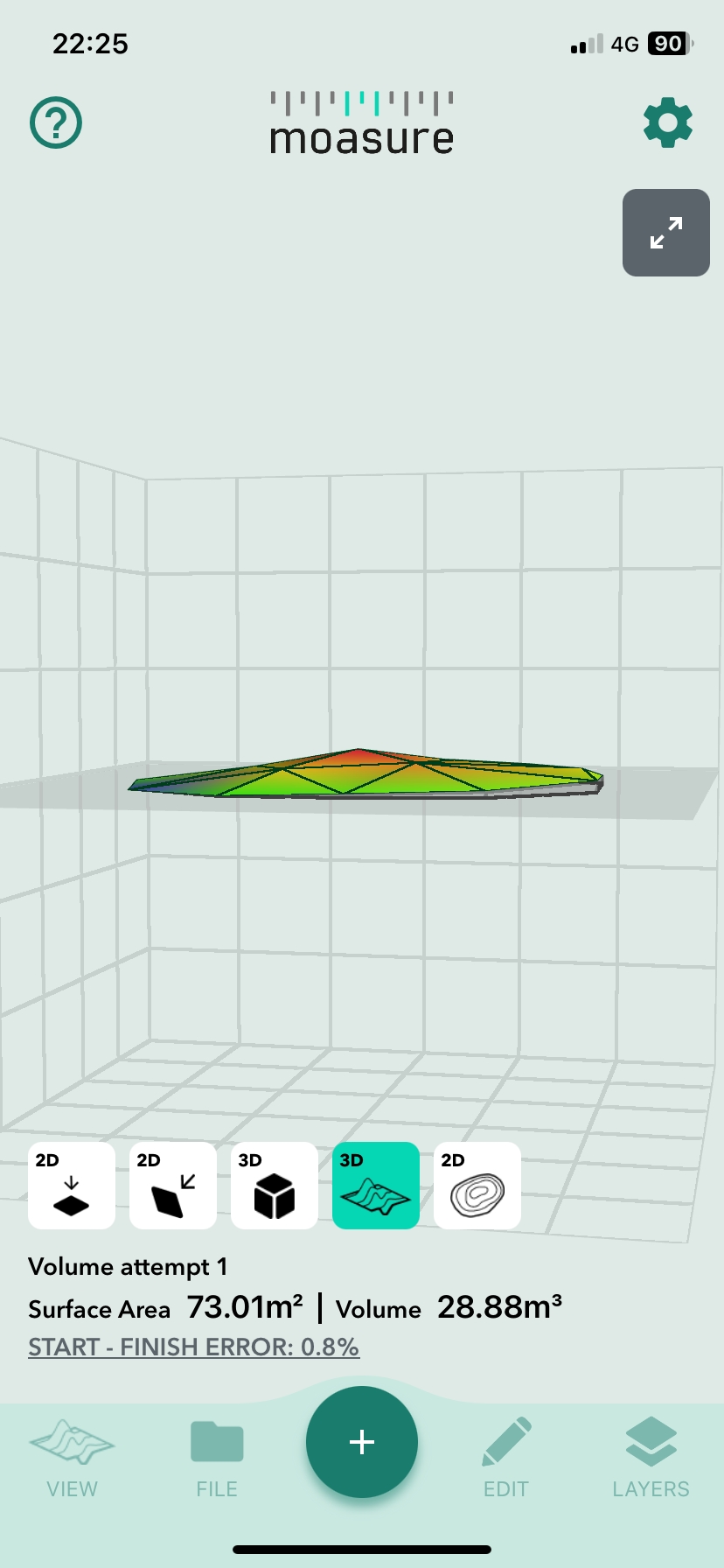

To view elevations, grades, or slope, switch to 3D views. Here's how:
Tap on a 3D icon.
Choose the 3D cube for standard 3D visualization or the 3D Surface Icon to see the Surface Mesh. The Surface Mesh view displays surface area and volume. Surface area is the sum of all faces of the three-dimensional figure, while volume is calculated by projecting to a horizontal plane set at the origin point's height (z-0).
You can interact with your measurements using touch gestures:
In 2D View:
Drag/Move (use two fingers to move horizontally)
Zoom (use two fingers to pinch vertically)
In 3D View:
Drag/Move (use two fingers to move left and right)
Zoom (use two fingers to pinch up and down)
Pan (use one finger to move left and right)
The Cross Section feature allows you to view the relationship between two points. Here's how to use it:
Select a point as your base point.
Tap on View in the bottom left corner.
Tap on Cross Section (scroll right in the toolbar if needed).
Select another point as your reference point and tap Cross Section.
In Cross Section, you will have three sub-views: Gradient, Plan, and Side.
In Cross Section, you will have three sub-views.
Gradient
Plan
Side
The Close Tool adjust the measurement by moving the start and finish point to the same position. This can be useful for cases wherein you wanted to measure a closed shape and start and finish at the same point but ended up finishing at a slightly different point.
Once measurement is closed, the Close Tool changes to an Open Tool which does the opposite of the Close Tool.
To use the Open/Close Tool:
Tap on Edit
Tap on Open/Close
In diesem Abschnitt zeigen wir Ihnen, wie Sie Ihre Messungen speichern können und wie Sie sie durch die Erstellung von Projektordnern organisieren können, damit Sie einen einfachen Zugriff darauf habe
Wenn Sie eine Messdatei zum ersten Mal in Ihrer Anwendung speichern, gehen Sie folgendermaßen vor:
Tippen Sie in der unteren Navigationsleiste auf Datei.
Tippen Sie auf Speichern.
Geben Sie einen Namen für Ihre Messung ein;
Tippen Sie auf Standard und speichern Sie Ihre Messung in einem bestehenden Projekt. Alternativ können Sie auch einen neuen Projektordner erstellen, indem Sie auf die Schaltfläche „+ Projekt hinzufügen“ tippen, um Ihre Messungen zu organisieren.
Hinweis: Wenn Sie Ihre gespeicherte Datei öffnen und sie schließen, ohne Änderungen vorzunehmen, erhalten Sie keine Aufforderung zum Speichern, und es hat sich nichts geändert. Wenn Sie die Datei jedoch öffnen und Änderungen vornehmen, werden Ihnen zwei Optionen angeboten: 'Speichern' und 'Speichern unter'. Wenn Sie „Speichern“ wählen, wird die vorhandene Datei mit den aktuellen Änderungen überschrieben, während Sie mit „Speichern unter“ die vorhandene Datei speichern und eine neue Version erstellen können, indem Sie einen neuen Messnamen und einen neuen Ordner angeben.
Diese Aufforderung wird angezeigt, nachdem Sie Änderungen vorgenommen und Aktionen durchgeführt haben, die möglicherweise zu Datenverlusten führen könnten, z. B. das Öffnen einer Datei, das Durchführen von Änderungen und das Starten einer neuen Messung. Sie bietet Flexibilität und Kontrolle über Ihren Dateiverwaltungsprozess.
The Edit Label Tool enables you to add text to points. This is useful for recognition and demonstration purposes.
To add a new label, following the steps below:
Tap on a Point in a measurement to select it
Tap on Edit in the bottom bar
Tap op Edit Label in the toolbar
Enter a Text
Tap on Apply
You will now see the point label appearing on the screen. Once you tap anywhere else on the measurement, the label will be hidden. The labelled point however remains in sight and is recognisable through an orange colour.
To remove an existing label, follow the steps below:
Tap on a point in the measurement to select it
Tap on Edit in the bottom toolbar
Tap on Edit Label in the toolbar
Tap on the Bin icon next to the input/text field that appears
The Square Up tool allows you to adjust the angles of your measurement. This is useful for room measurements where you want the walls and angles to snap to 90 or 45 degrees. You can change the intensity of Square up. There are three intensity levels:
Low
Medium
High
To use the Square Up Tool
Tap on Edit
Tap on Square Up
Select your desired Square Up Intensity
In this guide, you will learn how to use the Add Depth Tool, which enables you to calculate the amount of material needed to cover a site with a specific added depth.
The Add Depth Tool is available in app version 2.0 and upwards. If you are on an older app version, you will need to update the app to access this feature.
The Add Depth Tool can be used to add custom depth to a site. This can be useful for scenarios such as calculating how much cubic metres of mulch to add to a sloped garden. The volume is calculated by multiplying the added depth by the surface area (which is the sum of areas of all the faces of the three-dimensional figure). The surface area changes when adding depth as it copies the surface and moves that up or down. The resulting volume calculation is based on a vertical projection to the copied surface set at the new level.
The Add Depth Tool can be useful for gardeners or landscapers planning mulching material application. It's also useful for hardscapers preparing foundations or base layers for pavements or patios. Let’s say a landscaper wants to know how much mulch he needs to add to cover a garden site at a depth of 6 inches (~15 cm) or a hardscaper wants to create a 6 inch (~15 cm) deep aggregate base layer for paving or concrete. They can calculate the volume of material required by taking the surface area and multiplying it by 6 inches (~15 cm). The Add Depth Tool makes this easy by pre-calculating the surface area and providing tools (such as a slider) to specify a depth, resulting in a volume calculation.
There's a recommended way to measure volume. Learn more in our .
How to Use the Add Depth Tool To use the Add Depth Tool, follow the steps below:
Open the app and tap on Edit.
Select Add Depth
This will take you to the Add Depth Screen, where you'll find:
The volume after adding depth (initially set to 0).
The depth you've added.
As you adjust the slider, you'll see the volume change in response to the added depth value. The volume calculation is based on a vertical projection to a copied surface set at the new level. In simpler terms, it's the added depth multiplied by the surface area, where the surface area is the total area of all the faces of the three-dimensional figure.
For example, if you wish to determine how many cubic meters of mulch to add, the resulting volume calculated by this tool will provide you with that value.
In this guide you'll learn how to use the cut/fill tool which helps you calculate the volume of material to add or remove from a site using the Moasure PRO app.
The Cut/Fill tool is available in app version 2.0 and upwards. If you are on an older app version, you will need to update the app to access this feature.
When to Use Cut/Fill
You can use the Cut/Fill Tool when you're involved in earthwork or construction projects that require leveling the terrain. This tool helps determine the amount of material to be excavated or added to achieve the desired results. Let's say a landscaper is working on a project to create a terraced garden on a sloping site. They may use cut and fill techniques to achieve this. In the case of the cut operation, the landscaper may excavate the higher areas of the slope to create a level platform for the garden terraces. Let's say they remove 100 cubic yards of soil during this process. Next, for the fill operation, they might bring in additional soil or fill material to raise the lower areas of the slope, filling in the spaces between the terraces. Let's say they add 100 cubic yards of fill material. In this scenario, the cut and fill values would be equal, resulting in a net volume of 0. This means that the amount of soil removed (cut) is balanced by the amount of soil added (fill). It helps create a level surface for the terraced garden while maintaining overall volume equilibrium. While achieving volume equilibrium and minimizing material costs are crucial considerations in cut/fill projects, they may not be the sole factors. We can imagine a scenario where a landscaper might aim for a terrace height significantly surpassing the current lowest point, enhancing the overall aesthetics of the garden landscape. This desire for an elevated yet level terrace introduces a scenario where the net volume is not necessarily zero; there could be a need for more fill material than cut material, depending on the depth of the lowest point. To address this, the cut/fill tool can be utilised to set a specific level, such as +2 meters. Using the Moasure PRO App, the tool calculates the necessary material adjustments—cutting and filling—to achieve the desired terrace height while maintaining a level surface.
There's a recommended way to measure volume. Learn more in our .
Calculate Cut/Fill Volumes To use the Cut/Fill tool for volume calculations, follow these steps:
Open the app and tap on Edit.
Select Cut/Fill.
This will take you to the Cut/Fill Screen, where you'll find:
The cut volume.
The fill volume.
The net volume.
The level at which the cutting plane is positioned.
A slider that allows you to adjust the cutting plane to your desired level.
As you move the slider, you'll see the cut, fill, and net volumes change, and the level of the cutting plane adjusts accordingly. The volumes are calculated based on a vertical projection to the horizontal cutting plane.
Enter Custom Cutting Plane Value In addition to using the slider, you can input a custom value for the cutting plane level. To do this:
Tap on the Edit icon next to the level value.
Enter your desired value.
Tap Update.
The level will shift to the inputted value, and the cut, fill, and net volume values will update accordingly.
Reset Values to 0 If you want to determine the level where the cut volume is 0, follow these steps:
Tap on the reset icon next to the cut value.
This action will set the cut volume to 0, and it will adjust the fill, net, and level values. The cutting plane will visually move to the level where the cut volume equals 0.
You can perform a similar process for the fill volume and net volume by tapping on the reset icon. Setting the net volume to 0 helps you find the level where cut/fill values are equal, indicating the position for levelling the site whilst maintaining volume equilibrium.
Trace Line (with the option of enabled in settings).
The dashed line that is sometimes added by the
The Measuring Units Setting enables you to change the unit system and decimal precision.
To change the unit system, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Measuring Units.
Select your desired Unit System by tapping on it. You can choose between metric and imperial.
You can change the decimal precision settings, i.e. the number of digits in a number, for the following units:
Linear (meters/feet)
Area (square meters/square feet)
Angle (degrees)
Gradient (percentage)
Export (meters/feet, which can be set differently to linear setting so that the export displays differently from the measurement in the app).

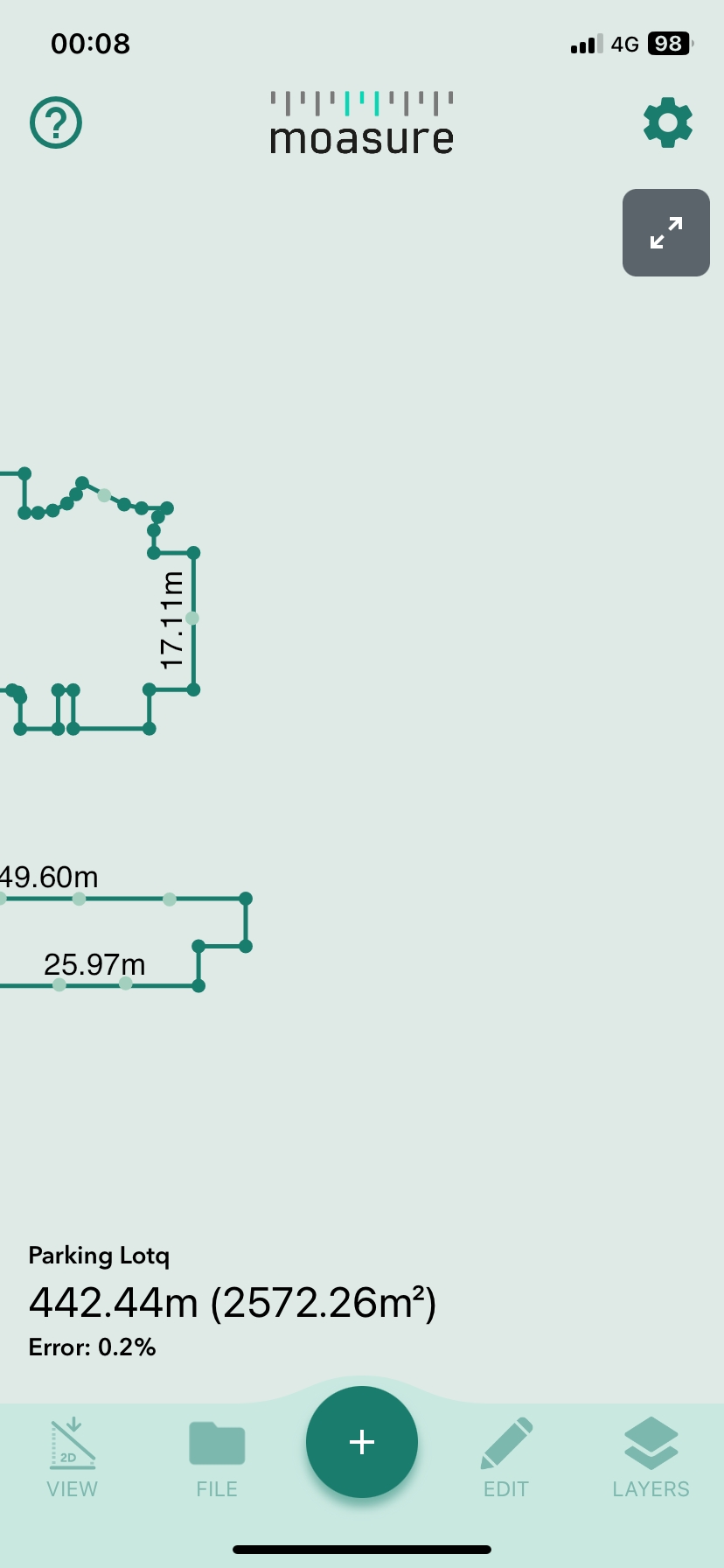

Layers enables you to capture multiple areas within a single measurement, giving you a comprehensive, dimensioned diagram of all of the shapes positioned relative to each other.
If you prefer to watch instead of reading, you can view the Layers Video Guide below
The ability to capture multiple areas or shapes within a single measurement is made possible by the first edge of the measurement. The first edge acts as a reference / datum line for capturing and accurate placement of subsequent shapes as part of the overall measurement.
When capturing subsequent Layers, you must return to the first edge so that Moasure is able to determine the relative location of the new Layer. The first edge should be centrally located; to maximize accuracy by reducing the time it takes to travel from one area to another. The first edge should also be adequately long – this gives Moasure a better chance to accurately place each Layer relative to others.
Tap on the “Start/Finish a New Measurement” button in the bottom centre of your screen;
Select “Closed Shape” from the list of available measurements options;
Select the pathtype you would like to use to start your measurement (remember that you can switch between other Path types throughout your measurement at any pause point);
Once you’re ready to finish your first measurement, tap on the “Start/Finish a New Measurement” button in the bottom centre of your screen;
To create a second Layer, tap on the “Layers” button in the left bottom corner of your screen and select “Add Layer”;
Important: the first two points you captured at the beginning of your measurement will be used as “Reference Points” for all Layers. This will ensure they overlay in the correct place.
Please make sure the two reference points are easy to access and locate, as every time you create a new “Layer” you will need to go back to the first two reference points.
Ideally, the two reference points must be separated by 4-5 metres.
When starting a new Layer, you’ll notice that the Pathtype is set to “Ignore Line”. This will prevent the orientation line from showing on your measurement diagram.
Once you’ve moved from the reference line to the first point of your next measurement and are ready to measure, please don’t forget to switch from “Ignore Line” to the pathtype you’d like to use next (Straight Line, Trace Line, Arc, Circle, etc).
Once you’re ready to finish your second measurement, tap on the “Start/Finish a New Measurement” button in the bottom centre of your screen.
To add new Layers, please refer to Point 5.
All Layers must share the same first two reference points to ensure they overlay in the correct place.
When adding a new sub-layer, the Path between the orientation line and the first point of the sub-layer will be set to “Ignore Line”, meaning this line will not appear on your measurement diagram.
Once you've arrived at the sub-layer and when you're ready to begin measuring, change the Pathtype for the measurement.
You can switch between other Path types throughout your measurement at any pause point.
Remember, measurement error grows with time, not distance.
Pause every 6 – 8 seconds throughout every measurement.
Try to maintain a pace of at least 3ft (1m) per second – pause more regularly for longer measurements. Use each pause to plan your next move.
Use the "Ignore Points" tool within the app to "ignore" individual points captured during the measurement. Once a point is ignored, a line will be drawn between the points before and after the ignored point(s). Use this feature when you need to walk around an obstacle, or when you don't have line of sight through an obstacle.
View measurement feedback from Moasure Coach, to help you measure with confidence and accuracy.
The Edit Start tool enables you to change your measurement starting point.
You can change the start point by following the steps below:
Tap on Edit in the bottom navigation bar.
Tap on Edit Start in the toolbar that opens.
Tap on a new point you want to make your start point.
Tap on Set Start to make the selected point your new start point.
The Edit Paths Tool enables you to change the originally measured.
You can, for example, change a straight path to a trace path or an ignore path to a straight path. You can also create a circle or arc based on two paths and a point. Besides changing the type of path, you can also split and join paths. So if you have measured a whole measurement with, for example, 4 segments, in Straight Path, the Edit Paths will show them as one path. You can split the paths at each pause point to make them separately editable, so you can change one path to Trace Line and keep the others as Straight Line for example.
To change path types, follow the steps below:
Tap on Edit in the bottom navigation bar to open the Edit Toolbar.
Tap on Edit Paths.
The Edit Paths screen will now be shown. Each path will have a different colour so you know which paths are different from each other.
Select a path of your choice by tapping on it.
Tap on Change Path Type.
Select a new Path Type to change the type of your selected path
To split paths or join paths, follow the steps below:
Tap on Edit in the bottom navigation bar to open the Edit Toolbar.
Tap on Edit Paths.
The Edit Paths screen will now be shown. Each path will have a different colour so you know which paths are different from each other.
Select a point of your choice by tapping on it.
Tap on Split Path or Join Path.
The Paths will now be split or joined at the above selected point.
Use the ignore tool to ignore points on a straight line.
The Ignore Tool enables you to ignore a point as if it was not captured. After a point is ignored, a line will be drawn between the point before and after it. This can be useful when you've captured a point because you had to stay within the 6-8 time limit or because you had to move around an obstacle.
Not all points can be ignored. If a point cannot be ignored, it will be greyed out in the app and won't be tappable. The following are points that cannot be ignored:
A start point
A finish point
A point that has already been ignored (an ignore point)
Auto Ignore is a tool that enables you to automatically remove unwanted points on a straight path.
As you set down your Moasure ONE device throughout a measurement at 6 to 8 second intervals, the Moasure PRO app records a point – a data coordinate with X, Y and Z values.
The Auto Ignore tool enables you to "ignore" or disable points along the same plane. Once a point is ignored, the Path is connected between the points before and after the ignored point, giving you a single, straight line and its corresponding measurement.
To Auto Ignore points, follow these steps:
On your measurement diagram, tap on the shape you'd like to edit
Tap Edit in the bottom toolbar.
Scroll along and tap Auto Ignore
To unignore a point, simply tap on the point and then tap Unignore in the Edit menu.
Instead of ignoring each point manually, you can also use the . Auto Ignore automatically ignores points that are on the same line that connects the start and end point.
If you want to automatically ignore points for all measurements without following the steps above for each measurement, you can set Auto Ignore as a global setting. You can learn more about this in the guide.
If you want to manually remove points on a path, use theinstead.
The Moasure Stick Attachment is a setting that lets the Moasure PRO app know that you're using the Moasure Stick.
If you want to use the Moasure Stick to measure, we recommend letting the Moasure PRO app know that you're using Moasure STICK – this will help maximise accuracy.
Moasure ONE's is located on the bottom of the sharp corner. Once you've let the Moasure PRO app know that you're using Moasure STICK – the reference point is moved to the tip of the foam-lined holder.
To let the app know that you're using the Moasure Stick, follow the steps below:
Open Settings by tapping on the cog in the right upper corner.
Tap on Measuring Options.
Tap on Use Moasure STICK Attachment.
Select "Yes".
The is now moved to the tip of the foam-lined holder of the Stick.
The Auto Ignore setting will automatically ignore points on a straight path for all measurements.
There are several ways to ignore points on a measurements. You can use the (which is part of the edit tools) to manually select points to ignore, you can use the tool (which is part of the edit tools) to automatically ignore points for a specific measurement.
If you want to automatically ignore points on all measurements by default, you can use this setting to apply it automatically to all measurements.
To apply this setting, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Measuring Options.
Switch on Auto Ignore Points under Auto Edit.
The Trace Path Options enable you to change how Trace Path Types behave.
Learn more about Trace Path in our Path Types guide.
Flight points are the points that make up the free form lines when using trace path. This Setting sets the distance between points captured when the device is “flying” between pause points when using Trace Path. You can choose the following options (we're using the metric system in below example, but the corresponding imperial values will be displayed if you have selected the imperial unit system):
0.05m
0.10m
0.20m
0.30m
0.10m is selected by default. The lower the value, the more precise the trace movement is captured.
To change this setting, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Measuring Options.
Tap on Smooth Trace Curves under Trace Path Options.
Change the value (you can choose between yes and no).
In this section, discover the various settings available within the Moasure app and how they can enhance your measuring experience.
From customizing measuring units to optimizing device performance, these settings are designed to suit your preferences and needs.
To access the Settings menu, open the Moasure app, and tap the cog icon in the top-right corner.
Measuring Units: Tailor measurement units and decimal precision to your specific requirements, whether you prefer metric or imperial units and varying decimal places.
Measuring Options: Alter the settings for each Measurement Type.
Measuring Time / Accuracy: If you have a Moasure 2 PRO, you can choose to increase your measuring time between pause points here, from 6-8 seconds to 12-16 seconds.
Measuring Path Options: Set the default Starting Path Type for your measurements.
Trace Path Options: Fine-tune Trace Path behavior, with options to adjust Flight Points Resolution and enable Smooth Trace Curves for more accurate measurements.
Auto Edit: Choose to automatically exclude points on Straight Line path types by activating Auto Ignore Points.
Other: Ensure maximum accuracy by informing the app when using the Moasure STICK for measurements – the app's reference point adjusts accordingly for precise readings – mute the app audio that plays while capturing measurements, and select the duration before the Moasure device disconnects and turns off to suit your preferences.
Display Options: Make the Moasure app suit you.
On-Screen Preferences: Adjust font size for measurement displays to suit your readability preferences, visualize device orientation in measurement diagrams for improved spatial awareness and context, and turn on Grayscale to view surface model elevation without full color.
Export Preferences: Configure PDF and image exports to meet your specific requirements, including Line Label Type and label visibility on drawings.
Moasure Coach: This setting enables you to hide Moasure Coach feedback and customize the type of feedback you would like to receive from the coach.
Other: Personalize the app's appearance with a light or dark theme for optimal viewing comfort.
Account & Device Management
Add Device/Delete Device/Change Device Selection: Manage multiple Moasure devices registered under your account – add and remove devices, and select a primary device.
Device Preferences: Change your Turn-On Method (Moasure ONE users only) – switch between double-tap and rotate methods for turning on your Moasure ONE device.
Enable/Disable Analytics: Control data analytics settings to contribute to product improvement and support optimisation according to your preferences.
Backup Measurements & Settings: Save all your projects, measurements and app settings to a single file, that you can save, email or use in another way.
Log Out: Securely log out from your Moasure account when needed.
Reset Settings: Easily revert app settings to default configurations without affecting measurement data.
Delete Account: Anonymise all data associated with your account by deleting it, with options to contact support for assistance. Please be aware that once you have deleted your account, you cannot restore your projects, measurements and app settings, so be sure to back these up first.
Send Support Email: Submit a support request form from within the app to quickly reach out to Moasure's support team for assistance, ensuring prompt and efficient resolution of any issues or queries.
Use these in-depth settings to tailor the Moasure app to your preferences and optimize your measuring experience for accuracy, efficiency and convenience.
The Device Disconnection Setting is what determines the time the Moasure ONE device disconnects and turns off.
The Moasure One device will generally turn off within a minute if you turn it on without starting a measurement to save your battery. You can change Moasure Device time out setting through your Settings. Below are the steps to do so:
Open Settings by tapping on the cog icon in the right upper corner
Tap on Measuring Options
Tap on Moasure Device Disonnection and change it to your desired value. You can select the following values: one Minute, two minutes and five Minutes.
The Starting Path Type Setting sets the default Path Type for all measurements. This is the Path Type that is selected by default when starting a measurement.
Learn more about Path Types in our Path Types Guide.
To change this setting, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Measuring Options.
Tap on Starting Path Type and select the Path Type you wish to be selected by default.
This setting enables you to mute the auditory feedback you get when measuring.
To change this setting, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Measuring Options.
Switch on Mute Measurement Audio under Other.
This setting enables you set a light or dark theme.
To change this setting, follow the steps below:
Open Settings by tapping on th ecog icon in the right upper corner.
Tap on Display Options.
Tap on Theme Selection under Other. Set your preferred theme (you can choose between light and dark).
This setting enables you to hide Moasure Coach feedback and customise what type of feedback you would like to receive from the coach.
Moasure Coach aims to help you improve on your measuremenst by giving you tips and hints on how to improve. It will also highlight the sections of the measurements that can be improved. If you rather not see this feedback, you can turn off certain types of feedback or completely hide all feedback.
To change this setting, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Display Options.
Tap on Show Coach Feedback under Moasure Coach and set this to no if you want to completely hide all feedback. If you want to hide only specific feedback, keep this on yes and tap on Coach Preferences instead. You can then switch off feedback you don't want to receive.
Once enabled, this setting adds Moasure ONE module icons to the measurement drawing to show you to how the Moasure ONE was oriented when placed down.
The diagram only shows in certain modes when enabled.
To change this setting, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Display Options.
Tap on Show/Hide Modules in Diagrams under On-screen Preferences.
Select your desired value (yes/no).
Export Preferences enables you to configure how your PDF and Image exports will look.
You can learn more about how to export and the supported export formats in our guide.
The Line Label Type enables you to configure the label that displays on a side / line of a measurement. You can choose between:
None (no label will be displayed)
Dimensions (a label will be displayed that shows the length of the side / line)
Side Number (a reference number will be displayed)
Line Dimensions are only displayed when there's enough space. You can zoom in to reveal hidden dimensions.
To change this settings, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Display Options.
Tap on Line Label Type under Export Preferences and select your desired label type.
This option enables you to show / hide labels on drawings. This effectively does the same as choosing "none" as a Label Type in the Line Label Type setting. To change this setting, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Display Options.
Tap on Show Labels on Drawings.
Select your desired value (yes/no).
The labels in the PDF Summary are different from the side / line labels. They are the dimensions displayed of the path sides in the summary section of the PDF.
To change this setting, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Display Options.
Tap on Show Labels in PDF Summary.
Select your desired value (yes/no).
Add a Moasure ONE device.
Add a Moasure device.
You can have multiple Moasure devices registered under one account and simply switch between them for measurements.
To add a Moasure device, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Account & Device Management.
Tap on Device under Device Management.
Tap on Add Device.
Follow the instructions on the screen to pair your device. You can learn more about paring in our guide.
Use this to reset settings to their default. Your measurements will not be deleted.
This will only reset the app settings. It won't affect the Moasure ONE device settings.
Tap on Settings by tapping on the cog icon in the right upper corner.
Tap on Account & Device Management.
Tap on Reset Setings.
Confirm you want to go through with the reset by tapping on Reset in the dialog that appears.
This setting enables you to disable analytics. Analytics is enabled by default.
Analytics helps us to improve the product and assist you better with your support requests. We therefore recommend keeping this enabled.
To change this setting, follow the steps below:
Open Settings by tapping on the cog icon in the righter upper corner.
Tap on Account & Device Management.
Tap on Enable Analytics under Account Management.
Set your desired value (yes/no).
Select another Moasure ONE devices in your account.
You can have multiple Moasure ONE devices registered under one account and simply switch between them for measurements.
To change a Moasure ONE device:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Account & Device Management.
Tap on Device under Device Management.
You will see a list of devices. The selected device will have a checkmark in the bottom right corner of the Moasure ONE icon. Tap on a different device to change the selected device.
Change the turn on method from double-tap to rotate or vice-versa.
The rotate to turn on method is only available on firmware versions from v.? The firmware updates are being rolled out to users globally. Once it's available for you, you will get a notification in the app to upgrade. If you would like early access to this feature, please contact us at support@moasure.com.
Moasure supports two turn-on methods. A legacy Double Tap method that requires a double-tap on the device to turn on and a new Rotate method that enables turning on the device by holding the device vertically and rotating it 180 degrees and back. Learn more about turning on the Moasure ONE in our Turn Device On and Off guide.
To change the turn on method, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Account & Device Management.
Tap on Device Preferences under Device Management.
Turn on your Moasure ONE device. The device needs to be turned on in order to make changes. Once the device is connected, you will see the device data appear on screen.
Tap on Turn on method and change it to your preferred turn on method.
Use this when you want to log out from your Moasure Account.
To log out, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Account & Device Management.
Tap on Log Out under Account Management.
Remove a Moasure ONE device.
To remove a Moasure ONE device, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Account & Device Management.
Tap on Device Preferences under Device Management.
Tap on Remove Device.
Confirm that you want to go ahead with removing the device by tapping on Yes in the dialog that appears.
Send a support request through the app.
You can contact us via the app or via support@moasure.com. We recommend sending a support request through the app as this will provide us with diagnostic and measurement data that will enable us to assist you better.
To send a support request through the app, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Send Support Request.
Write your message and tap on Send Support Email.
The email will be sent via your default email client on the phone. Confirm sending through the email client. Once you do this, the request will be sent and you will be re-directed to the app.
You will not receive a confirmation message in the app as the request will have been sent through your phone's default email client, so it might appear that your email has not been sent at all in the app. Don't worry about this. As long as you've sent it through your email client, we will have received it. We are working on improving this experience.
Learn what data we store when you create an account and how to delete your account, which will anonymise all data associated with your account.
You will not be able to use the Moasure device without an account. Deleting your account cannot be undone.
When you register an account on the Moasure app, we store your name and email address.
Measurements, background images and account profile images/logos are stored on your device and are not accessible to or shared by 3D Technologies / Moasure.
For the purposes of user experience improvements and research, we do collect data relating to app interactions. You can however . Please note that analytics help us help you better when you submit a support request. To delete your account, follow the steps below:
Open Settings in the Moasure app by tapping on the cog icon in the right upper corner.
Tap on Account & Device Management.
Tap on Delete Account
Confirm you want to go through with the deletion by entering your password in the dialog that appears and tapping on Delete.
Once you complete the above steps, all data associated with your account will be completely anonymised, namely, your name and email address. If you're having trouble with the above, you can contact support at support@moasure.com with your data deletion request and we'll delete your account for you.
In this guide you will learn how to plan and measure gardens with Moasure.
For this guide, we're measuring a garden of approx. 12 by 8 meters. We can plan to stop every 6 meters which will be approximately 6 seconds. That way, we will stop approximately 16 times. Another part of planning is thinking about what we will be using. If the garden is rectangular, we can use . If our garden has curvatures however, we need to use so we can capture the curved edges. If our garden has edges that are straight at some places and curved at others, we can use a combination of straight and trace lines. We can change the at the start of the measurement and after each pause point (the point at which we place the device down). Last but not least, we need to consider any objects that might be in our way, so that we can plan ahead on how to avoid them. If we use straight line, we can walk around an object and the curved move we make around the object will not be captured as Moasure will draw a straight line between the pause points. If we use trace line however, we would need to switch to Straight Line or Ignore Line to go around the obstacle as going around an obstacle in trace line will capture exactly how we've moved around it. Ignore Line however will not capture how we walk between the two pause points. This is useful if we want that part to be empty on the measurement drawing. Bear in mind however that ignored paths cannot be labelled. If you're interested in labelling where an object starts and ends, you might want to use Straight Line to capture the length of the object and then label where the object starts and ends. Learn more about Labeling in our Guide.
We're going to use the Measurement Type as we will be starting and ending at the same point and because we're interested in getting the square footage of the garden. Square feet can only be seen when using the Measurement Type. There are no curvatures in the outline of the garden, so we used for each . The result of the measurement can be found below.
In this guide, you'll learn how to measure the volume of a site.
The Moasure ONE is designed to measure elevation by default, and all measurements are captured in 3D. Starting from app version 2.0, the Moasure PRO app introduces volume and surface area calculations, enhancing your capabilities.
If you prefer watching instead of reading, you can watch the tutorial video below
Measuring Volume To measure volume accurately, follow these steps:
Measure the Perimeter.
Return to the starting point without ending the measurement.
Measure points within the perimeter. The more points you capture, the better the surface fitting accuracy. Capture additional points in areas with elevation fluctuations or undulations.
Once satisfied with the points captured, return to the start point (this improves accuracy).
Viewing Results
To view the measurement results, follow these steps:
To see a surface mesh of the measured site, tap on the Surface Icon.
Below the surface mesh, you'll find the Surface Area and volume calculation.
To view a contour map, tap on the Contour Icon. Contour maps are used to represent the topography or elevation of a particular area. They typically display lines called contour lines that connect points of equal elevation. These lines help visualise the shape of the land to identify changes in elevation. The spacing between contour lines indicates the steepness of the slope. The closer the contour lines are, the steeper the slope and vice versa. The contour intervals are automatically set by the Moasure PRO app.
Ultimately, the choice of tool depends on the specific project
Your First Measurement
Learn how to measure the area, perimeter, and handle curves and obstacles using your Moasure device.
1. Preparing for Your Measurement
Clear debris: Remove any obstacles from key placement points.
Choose a starting point: Pick a memorable location (e.g., a corner) to start and finish your measurement.
2. Setting Up Your Moasure Device
Open the Moasure app and tap the + icon to start a new measurement.
Turn on the device:
Raise the Moasure device/STICK vertically.
Rotate it gently back and forth through 180 degrees until the LED flashes blue.
Place the device at your starting point:
LED will turn from red to green to confirm capturing the first point.
3. Measuring Techniques
Walk quickly and pause to capture points.
Place the device down when in the green zone or no later than the amber zone on the timer bar for best accuracy.
Use Trace Line to capture curved edges.
Walk smoothly along the curve while Moasure records the path.
The app will stay in Trace Line mode until you change it.
Use Arc when you can’t trace around the curve directly due to plants or other obstacles.
Capture three points: the start, midpoint, and end of the arc.
The app will display a best-fit arc once complete.
4. Capturing Your Measurement
Divide runs into roughly equal segments for better accuracy.
Place the STICK:
Keep it steady with a light grip and place quickly but gently.
Use the vee of your hand for support on grass or leaves.
Switch between path types as needed (Straight Line, Trace Line, Arc etc).
Finish at your starting point.
Tap the Stop icon to end the measurement.
Save your work:
Tap ‘File’, create a project folder, name the file, and save.
View results:
Perimeter and Area are displayed automatically.
Tap ‘File’ > ‘Export’, and choose a format such as PDF, DWG or DXF.
Pro Tips
Practise a few measurements before using Moasure on projects.
Use pause points to plan your next path type.
Keep a steady quick pace and light grip for best results.
.
Change the to Points.
Finally, .
You can learn more about the available views and how to use them in our .
Advanced Tools For advanced calculations, such as cut/fill values or adding material to a site, you can use the and Tools.
The tool is specifically designed for calculating the volume of a material (such as mulch, soil, or gravel) based on a given surface area and desired depth of coverage. By multiplying these values, it calculates the total volume required.
The , on the other hand, is used for determining the amount of material to be excavated (cut) or added (fill) during earthwork or construction projects to achieve desired levels and/or to level a site.
Use the tool when you need to calculate the volume for uneven, undulating and/or sloping ground or calculate volume of a specific material (like mulch, soil, or gravel) required to cover a given surface area at a desired depth. This is useful for gardeners or landscapers planning mulching material application. It's also useful for hardscapers preparing foundations or base layers for pavements or patios. Let’s say a landscaper wants to know how much mulch he needs to add to cover a garden site at a depth of 6 inches (~15 cm) or a hardscaper wants to create a 6 inch (~15 cm) deep aggregate base layer for paving or concrete. They can calculate the volume of material required by taking the surface area and multiplying it by 6 inches (~15 cm). The Add Depth Tool makes this easy by pre-calculating the surface area and providing tools (such as a slider) to specify a depth, resulting in a volume calculation.
Use the when you're involved in earthwork or construction projects that require leveling the terrain. This tool helps determine the amount of material to be excavated or added to achieve the desired results. Let's say a landscaper is working on a project to create a terraced garden on a sloping site. They may use cut and fill techniques to achieve this. In the case of the cut operation, the landscaper may excavate the higher areas of the slope to create a level platform for the garden terraces. Let's say they remove 100 cubic yards of soil during this process. Next, for the fill operation, they might bring in additional soil or fill material to raise the lower areas of the slope, filling in the spaces between the terraces. Let's say they add 100 cubic yards of fill material. In this scenario, the cut and fill values would be equal, resulting in a net volume of 0. This means that the amount of soil removed (cut) is balanced by the amount of soil added (fill). It helps create a level surface for the terraced garden while maintaining overall volume equilibrium.
Select ‘’ as your measurement type.
Align the against the corner
a.
b. for Curves
c. Path for Obstacles
Continue aligning the STICK’S t against the edge of the path.
5. Completing and
Switch units: Tap the , select ‘Measuring Units’, and choose Metric or Imperial.
the measurement:
Learn how to measure elevation, slope, rise/run and gradient.
Moasure measures elevation by default, but to view the elevation changes, you must switch to 3D View in the app. Learn more about views in our Views Guide.
Moasure ONE uses high performance inertial sensors to record changes in its own position as it moves from one point to another. Moasure ONE measures in 3D by default, so it will always automatically capture elevation changes, slope and rise and run / rise and fall. To view measurements in 3D, you can switch to 3D View. To view rise and run, rise and fall, slope and gradient, you can use the Cross Section View Tool. The elevation is measured relative to the starting point (the null point). The elevation can be positive (upwards) and negative (downwards). The elevation captured depends on the Path Type used for the measurement. When using Straight Line, elevation is measured in a straight line between the two points and elevation changes between the pause points (in-flight) are disregarded. In Trace Line, elevation changes are captured in-flight which means that you see exactly how the device has moved up or down in between the pause points.
When you place Moasure ONE down and keep the device still, Moasure's algorithms calculate the data and the Moasure PRO app records a point – a data coordinate with X, Y and Z (elevation) values. The X,Y and Z values are relative to the starting point (the null point).
This means that when you measure the complete perimeter of a yard, for example, the linear distance between each point is calculated, as well as height or elevation of the point itself.
Using advanced algorithms, the Moasure PRO app then calculates the overall linear distance, giving you the perimeter measurement – and giving you the total square footage of the space.
Moasure verfügt über eine App-Link / Deep-Link-API, die es Partnern ermöglicht, Deep-Link-Funktionen zu erstellen. So können Partner zum Beispiel eine Schaltfläche in ihrer App erstellen, um eine Messung zu starten, die beim Antippen die Moasure Pro-App öffnet und sofort eine Messung startet. Sobald die Aktion abgeschlossen ist, leitet die Moasure Pro App den Nutzer zur Partner-App mit den relevanten Daten weiter, die dann von der Partner-App geparst werden können. Es werden auch andere Operationen unterstützt.
Um auf die API zuzugreifen, wenden Sie sich bitte an kontakt@moasure.com.
Moasure verfügt noch nicht über eine öffentlich zugängliche Web-Service-API. Wenn Sie daran interessiert sind, würden wir uns freuen, von Ihnen zu hören. Kontaktieren Sie uns unter support@moasure.com.
Messen Sie nahtlos mit Moasure und erstellen Sie Bodenbelagskalkulationen und Grundrisse vor Ort, mit MeasureSquare auf iPhone oder iPad.
Messen Sie unregelmäßige Außenflächen einfach mit Moasure aus.
Optimiert die Schnittpläne, um den Rollenabfall zu minimieren.
Optionen zum Festlegen der Layout-Richtung und der Nahtpositionen.
Berechnen Sie die benötigten Produktmengen.
Erstellen Sie professionelle Angebote und erfassen Sie Kundenunterschriften vor Ort.
Verbringen Sie weniger Zeit mit dem Ausmessen und mehr Zeit mit dem Abschluss mit Ihrem Kunden.
Messen Sie einen Grundriss mit Moasure aus.
Ziehen Sie Bodenbelagsprodukte per Drag & Drop in bestimmte Bereiche.
Berechnen Sie Produktmenge, Verlegerichtung, Nahtstellen und Verschnittoptimierung.
Erstellen Sie professionelle Angebote und erfassen Sie Kundenunterschriften.
Erstellen Sie Arbeitsaufträge mit Verlegediagrammen.
Professionell und profitabel bieten - Erstellen Sie professionelle Angebotspakete und Preisoptionen mit geschütztem Gewinn.
Sofortige Verschnittoptimierung - Finden Sie automatisch Layouts mit minimalem Verschnitt und erstellen Sie Schnittpläne - sofort.
Zusammenarbeit von Außendienst und Büro - Die M2 Cloud von MeasureSquare ermöglicht die Zusammenarbeit von Büro und Ausstellungsraum mit Außendienstmitarbeitern, um Kunden schneller zu bedienen.
Um eine Messung zu starten, tippen Sie in der Moasure-App auf das +-Symbol.
Sobald Sie einen Messtyp ausgewählt haben, schalten Sie Ihr Moasure-Gerät ein, damit die Moasure-App eine Verbindung zu Ihrem Gerät herstellen kann.
Wenn Ihr Moasure-Gerät eingeschaltet ist, weist Sie die Moasure-App an, das Gerät an der Stelle zu platzieren, an der Sie die Messung beginnen möchten. Wenn Sie Moasure ganz still halten, weiß das Gerät, dass dies der Startpunkt Ihrer Messung ist.
Wenn Sie Ihr Moasure-Gerät völlig ruhig halten, weiß Moasure, dass dies der Startpunkt Ihrer Messung ist.
Sobald Sie anfangen, sich zu bewegen, beginnt Moasure zu messen. Jedes Mal, wenn Sie das Gerät absetzen und es still halten, wird ein Punkt erfasst - und in der Moasure-App wird eine Linie gezeichnet, die diesen Punkt mit dem vorherigen Punkt verbindet. Wir nennen diese Linien „Pfade“.
Bei der Bewegungsmessung wächst der Messfehler mit der Zeit exponentiell an. Um die Messgenauigkeit zu maximieren, müssen Sie während einer Messung alle 6 bis 8 Sekunden eine Pause einlegen. Das bedeutet, dass Sie Ihre Messung so schnell wie möglich durchführen sollten, um den Fehler zu verringern und die Messgenauigkeit zu maximieren - auch wenn das kontraintuitiv erscheinen mag.
Wenn Sie Ihre Messung beendet haben, tippen Sie auf das rote Stopp-Symbol in der unteren Mitte der Moasure-App.
Your completed drawing will be displayed on the canvas where you can view it from different perspectives, inspect it, edit it and save it.
Ihre fertige Zeichnung wird auf der Leinwand angezeigt, wo Sie sie aus verschiedenen Perspektiven betrachten, prüfen, bearbeiten und speichern können.
Hauptoberfläche Canvas leeren
Zwar gibt es derzeit keine direkte Option zum Löschen der Leinwand, aber wenn Sie eine neue Messung durch Tippen auf das „+“-Symbol starten oder eine gespeicherte Messung öffnen, wird die aktuell angezeigte Messung automatisch überschrieben. Es ist wichtig zu beachten, dass neue Messungen oder Änderungen an bestehenden Messungen nicht automatisch gespeichert werden.
Um sicherzustellen, dass Ihre Änderungen erhalten bleiben, tippen Sie auf „Datei“ und wählen Sie dann „Speichern“. Außerdem fordert die App Sie auf, Ihren Fortschritt zu speichern, wenn sie Aktionen erkennt, die zu einem potenziellen Datenverlust führen könnten, wie z. B. das Starten einer neuen Messung oder das Öffnen einer weiteren Messung.
Learn how to measure through or around obstacles and obstructions with Moasure.
Watch this quick tutorial video on how to utilize both the Ignore tool and the Extrapolate Corner tool to measure complex spaces.
Obstacles or obstructions may seem like a challenge when measuring with Moasure, since motion-measuring requires you to pause every 8 seconds.
However, the Moasure PRO app the powerful Ignore tool within the Moasure PRO app offers you a quick and simple way to measure through obstacles as if they never existed.
In the following example, the back yard has large solar panels situated along the perimeter, preventing us from taking a measurement along the very edge of the lawn.
Thanks to the powerful Ignore tool within the Moasure PRO app, we are able to instead measure around the obstacle, capturing points as we go, until we get to the other side of the obstacle. Then, once we've returned to the measurement start point to complete the measurement of the space, we're able to utilize the Ignore tool to remove unwanted points from the measurement drawing.
After a point is ignored, a line will be drawn between the point before and after it. You can pause and capture as many points as you need in order to measure around an obstacle. Likewise, you can ignore or remove as many points as you need in order to create an accurate measurement and corresponding drawing of a space.
The following clip demonstrates how using the Ignore tool essentially removes measurement points.
Learn more about the Ignore tool.
Learn how to measure interior and exterior staircases.
Follow these steps to measure a staircase: 1. You can start a closed shape measurement by tapping on '+' in the bottom centre of the app and choosing Closed Shape. A closed shape will provide you perimeter as well as square footage / square meters. 2. In the following screen, you can start measuring. At the bottom, you will see the available path types. By default, the path type it will measure in is 'Straight Line'. This means that the pause points (the points at which you place the device down) are connected by a straight line. You can leave it on Straight Line. 3. Choose a start point at the bottom of your stair case, for example at the left bottom of the stair case. Place your device stationary at that start point to record your first point. 4. Walk up the stairs and stick to the side you've chosen (e.g. if you started on the left, stick to the left) and place the device down every 6-8 seconds. There's no rush in getting to a specific point, you can pause as many times as you want / need. 5. Once at the top, pause to record that point and then move to the other side of the stair case (for example right) and place the device down to capture the furthest point on the other side of the stair case. 6. Walk down the stair case and do the same as in point 4 (stopping every 6-8 seconds by placing the device down stationary). 7. Once you reach the bottom, stop again. 8. Now walk to the other side to finish where you started so that the shape is closed. 9. Tap on the stop button at the bottom of the screen to complete your measurement. You will now see the full drawing of your measurement and you have captured the perimeter and square footage of the staircase. You will be able to tap on each point to inspect it and see the 3d coordinates (x, y and z). The z-coordinate is the elevation coordinate. You can switch to 3D to view the whole measurement in 3D by tapping on VIEW -> 3D. Read more about inspecting point coordinates and views.
In this guide, we're going to go through the measurement planning and measurement of a play area.
Playgrounds usually comprise of a fenced off perimiter for safety purposes and several play items (with their own boundary) within that perimiter. We can use Layers to measure both the outline and the inner areas and view them relative to each other and view the square meters separately for each. We however don't have to use layers if we're only interested in one area (e.g. the outline) or if we're not interested in viewing the individual area calculations of the inner structures. We can always add more layers to a measurement afterwards. We're going to measure up the playground below. We will use Layers to capture the individual areas. It comprises of:
A Perimiter (not fenced-off).
Several elevated areas that house the toys (e.g. swing, sea-saw, locomotive)
Some pathways.
We're going to start by measuring the separate structures that house the toys. We will use Closed Shape as the Measurement Type and Straight Line as the Path Type as the areas don't have curvatures. With Layers, we have to remember the first 2 points of our initial measurement layer (the Base Layer). When we add a new layer, we have to go back to the start of the first point of the Base Layer and then to the second point of the Base Layer before we start measuring our Second Layer. This is required to correctly orient the measurement layers in relation to each other. Once we have captured the two reference points, we can walk to the start of our Second Layer (this will automatically be set to Ignore Line so that the path is not actually captured). The app will prompt you to go to the start and second point of the base layer each time you start a new layer measurement. It's recommended to place something in/on the ground to remember the two points.
Once the structures are measured, we're going to measure the perimiter in both Trace Line and Straight Line.
Moasure ONE lets you measure circles and arcs with ease. Watch our quick video tutorial to learn how to measure circle radius, diameter, circumference and even calculate area.
Capture 3 or more points around a circle to measure the radius, diameter, circumference or the area of a circle. Arc Path Type enables you to measure arc length, arc angle and segment area just as easily.
Collect at least 3 points on the edge of the circle or arc
All points must be on the circumference or the edge of the arc
Spread your points across as much of the perimeter of circle
Moasure makes it easy to measure pools. In this guide, you will get some tips on how to go about measuring pools.
Before starting measuring a site, we recommend to plan where you will start, pause and finish. A good measuring plan will enable you to of the Moasure ONE by pausing at the right time and decisively place the Moasure One down without panicking. If your shape is closed, you can choose the Closed Shape as you will be starting and ending at the same place. For this guide, let's imagine we're measuring an average pool of 6 by 12 meters. We can plan to stop every 6 meters which will be approximately 6 seconds. That way, we will stop approximately 12 times. Another part of planning is thinking about what we will be using. If the pool is rectangular, we can use . If our pool has curvatures however, we need to use so we can capture the curved edges. If our pool's edges are straight at some places and curved at others, we can use a combination of straight and trace lines. We can change the Path Type after each pause point (the point at which we place the device down). Last but not least, we need to consider any objects that might be in our way, so that we can plan ahead on how to avoid them. If we use straight line, we can walk right around an object and the round/curved move we make around the object will not be captured as Moasure will draw a straight line between the pause points. If we use trace line however, we would need to switch to Straight Line or Ignore Line to go around the obstacle as going around an obstacle in trace line will trace / capture exactly how we've moved around it. Ignore Line however will not capture how you walk between the two pause points. This is useful if you want that part to be empty on your measurement drawing. Bear in mind however that ignored paths cannot be labelled. If you're interested in labelling where an object starts and ends, you might want to use Straight Line to capture the length of the object and then label where the object starts and ends. Learn more about Labeling in our Guide. We're going to measure the pool illustrated below (see illustration 1), which has straight lines only, so we can measure it entirely using the Straight Line path type. It does have some obstacles however. The obstacles are the fountain on the right side and the two sunbeds at the front. Since the pool's edges are all straight, we can simply use straight lines to move around these objects. We will plan to pause at each point where the side moves into a different direction (see illustration 2).
The mental planning picture of start / finish and pause points and where we need to move around obstacles is captured in the following picture.
Now that we have planned out:
where / when to start, pause and finish (every 6 meters at points the edges change direction)
what measurement type we will use (closed shape)
where to move around obstacles (at the fountain and sunbeds)
which path types to use (straight line and potentially ignore line)
Klicken Sie , um mehr über MeasureSquare zu erfahren
We can go ahead and start measuring. As long as we measure with the , we should get a great measurement. Since this is a closed shape, we will be able to see square meters / square footage and get an that tells us how good our measurement was.
Importieren Sie Ihre Messungen aus Moasure nahtlos in ArcSite mit einem einzigen Fingertipp. Mit ArcSite können Sie Ihre Messungen in Minutenschnelle in ein vollständig kalkuliertes Kundenangebot umwandeln. Sehen Sie sich den offiziellen Leitfaden auf https://www.arcsite.com/integrations/moasure an.
Scribe verändert die Art und Weise, wie Grundrisse gezeichnet und verwendet werden. Durch die Freigabe einer URL kann jeder auf den Grundriss zugreifen und die Immobilie dann in 3D inspizieren. Während Sie eine Immobilie in 3D erkunden, können Sie den Stil der Inneneinrichtung der Immobilie ändern, Notizen zu Elementen innerhalb der Immobilie anbringen und Flächenberechnungen aufschlüsseln. Der Grundriss ist weit mehr als nur ein statisches Bild, er ist jetzt ein echter digitaler Zwilling einer Immobilie.
This setting enables you set the font size of measurements in the app. Note: this does not effect the font size of other texts in the app.
To change this setting, follow the steps below:
Open Settings by tapping on the cog icon in the right upper corner.
Tap on Display Settings.
Tap on Dimension Font Size under On-Screen Preferences. Select your desired font size.
