  1. Moasure-Appen

Inspektera punkter och kanter

Inspektera punkter

När du använder Moasure-enheten är det viktigt att förstå det tredimensionella koordinatsystemet som hjälper dig att mäta och kartlägga utrymmen. Detta system är baserat på tre axlar: X, Y och Z, tillsammans med vinkelmätningar. Varje mätning består av punkter och kanter. Punkter är platser där du har pausat, och kanter är linjerna som förbinder dessa punkter.

Startpunkt

Moasure använder det kartesiska koordinatsystemet för att definiera rumsliga relationer och mätningar. Din startreferenspunkt (origo) är din initiala position där:

  • X = 0

  • Y = 0

  • Z = 0 Alla efterföljande mätningar kommer att förhålla sig till denna startpunkt. De två första uppmätta punkterna definierar X-axeln.

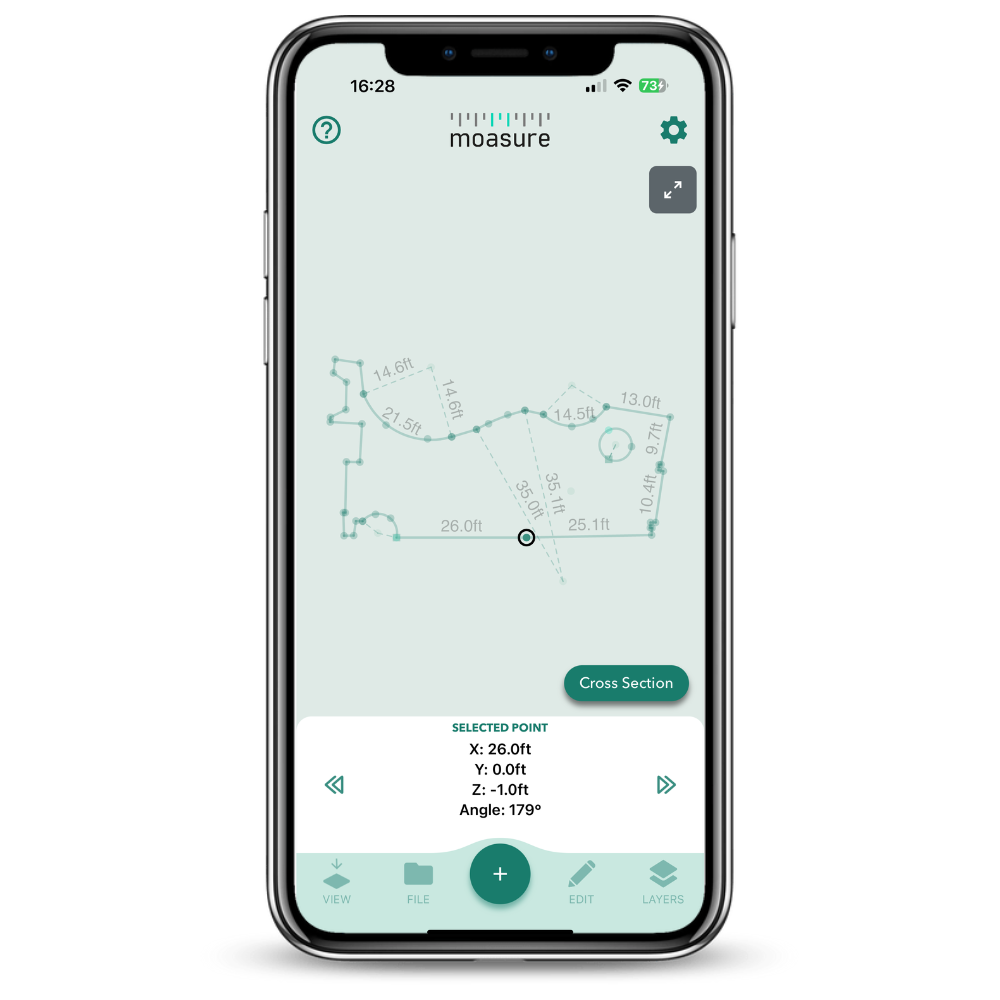

Inspektera punkter

Tryck på en punkt för att inspektera eller visa koordinaterna. Koordinaterna är följande:

  • X: Representerar en horisontell riktning och mäter avstånd och positioner från origo (startpunkten).

  • Y: Representerar en annan horisontell riktning, vinkelrät mot X-axeln, och mäter avstånd och positioner från origo.

  • Z: Representerar den vertikala riktningen och mäter höjdskillnader och positioner från origo.

  • Vinkel: Visar vinkeln mellan kanter eller ytor.

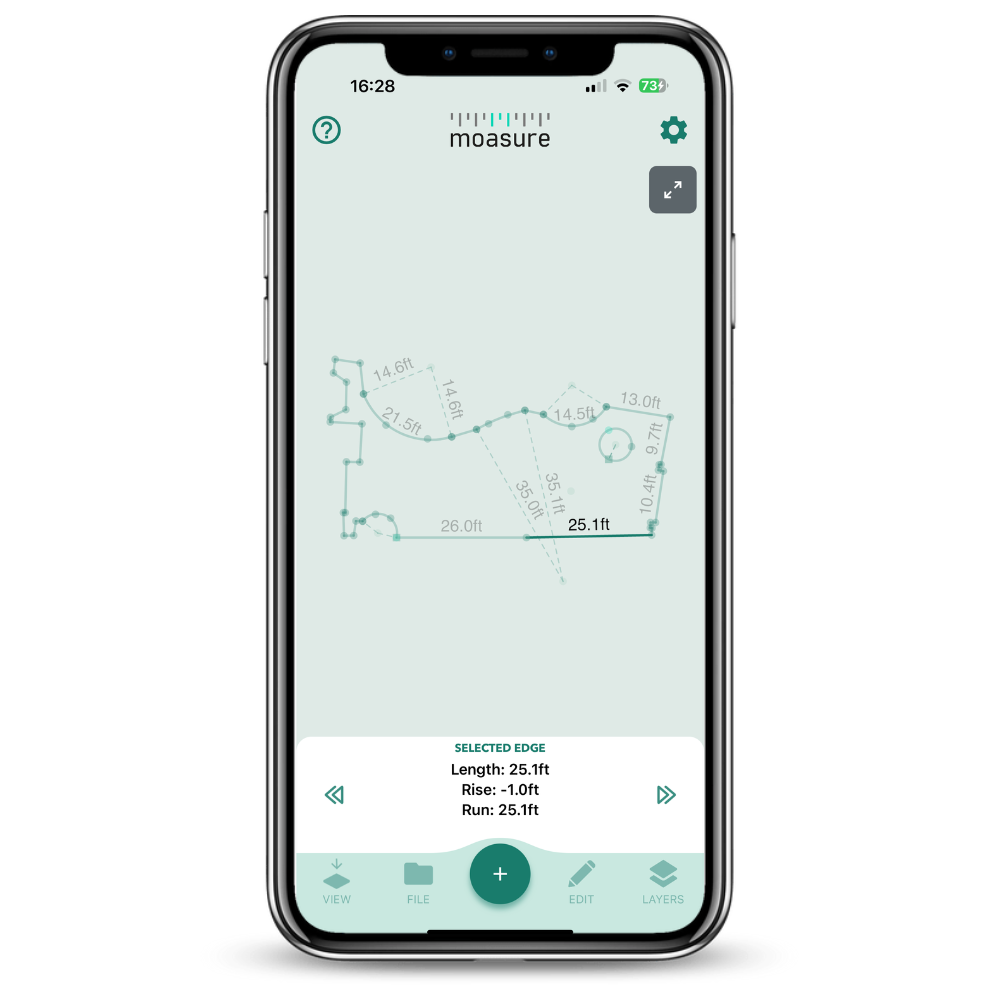

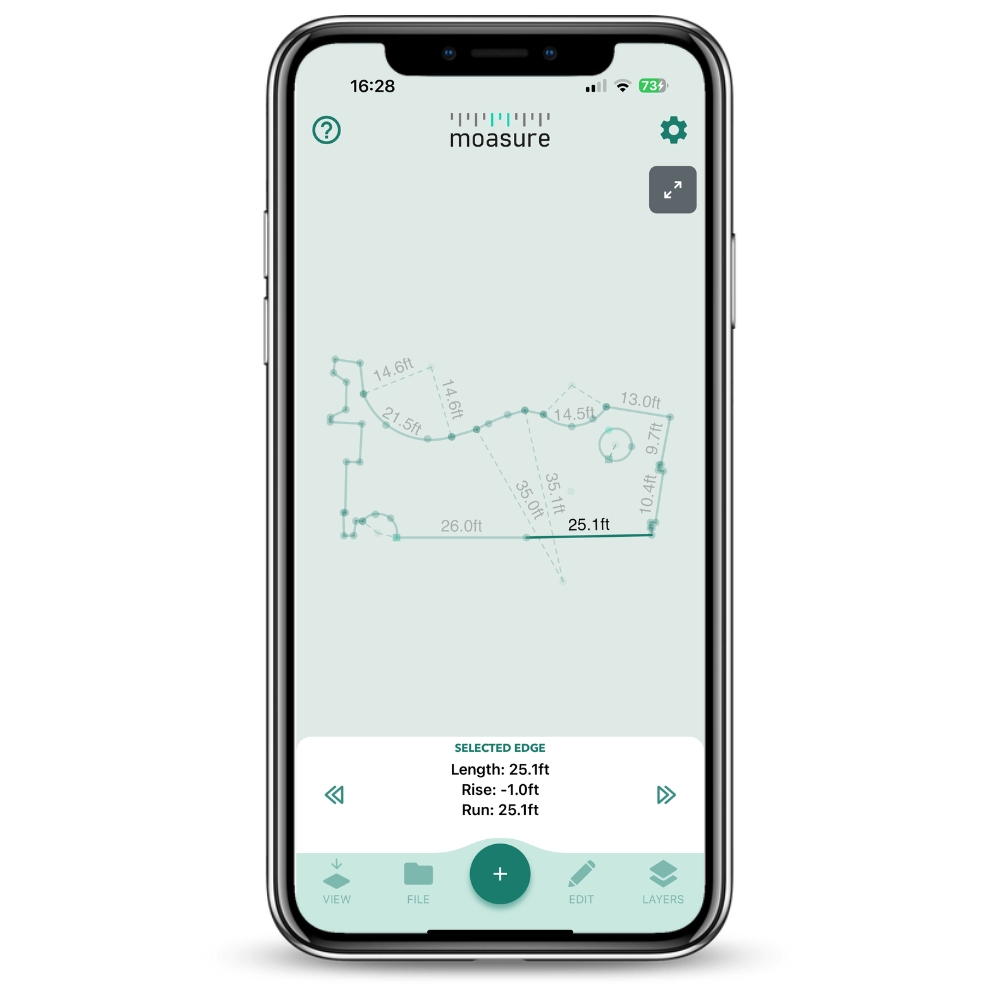

Inspektera kanter

Tryck på en vald kant för att inspektera eller visa längd, höjdskillnad och horisontellt avstånd.

  • Längd: Det totala avståndet som mäts längs en kant eller linje från en punkt till en annan.

  • Höjdskillnad: Det vertikala avståndet mellan två punkter, vilket representerar förändringen i höjd (Z-axeln) från startpunkten till slutpunkten.

  • Horisontellt avstånd: Det horisontella avståndet mellan två punkter, vilket representerar avståndet i horisontell riktning från startpunkten till slutpunkten.
