  1. Moasure-Appen

Förstå vyer

I den här guiden får du lära dig hur du navigerar och visar mätningar i Moasure-appen. Vi kommer att gå igenom olika visningsalternativ och verktyg för att hjälpa dig att visualisera din data effektiv

PreviousFörstå olika vägtyperNextInspektera punkter och kanter

Last updated 1 month ago

Från appversion 2.0 och framåt har vyerna förbättrats. De är nu tillgängliga på ritbordet och har utökats till att inkludera yt- och konturvyer.

Fullständig vy och navigering

När du har slutfört ett mätdiagram visas varje mätväg som registrerats mellan pauspunkter. Dubbeltryck var som helst på skärmen för att visa hela diagrammet. Dra med ett finger för att flytta mätningen, nyp med två fingrar för att zooma in eller ut, och svep med ett finger för att panorera åt vänster eller höger. Dessa navigeringsrörelser gör det enkelt att granska, justera och analysera din mätning i detalj.

2D "planvy"

2D "planvy" ger ett ovanifrånperspektiv av din mätning. Genom att trycka på enskilda paus-punkter visas deras relativa XYZ-koordinater, inklusive höjd. Tryck bort från valfri paus-punkt på skärmen för att se vyikonerna igen.

2D-anpassad vy

För att visualisera en mätning främst på ett sluttande plan, snarare än ett horisontellt, växla till vyn "2D ANPASSA". Detta perspektiv visar mätningen från en vinkel vinkelrätt mot det sluttande planet, vilket gör att dimensioner och areavärdet justeras därefter. Det är viktigt att notera att vid mätning på ett horisontellt plan kommer byte till "2D ANPASSA" inte att resultera i någon signifikant förändring i vyn.

3D-kubvy

För att utforska mätningar i tre dimensioner, såsom höjdskillnader eller lutningar, tryck på 3D-kubikonen. Detta växlar till 3D-vyn, där du kan nypa med två fingrar för att zooma och använda ett finger för att panorera din ritning både horisontellt och vertikalt..

3D-ytvy

Genom att trycka på ikonen för 3D-yta får du tillgång till en ytnätsvy som visualiserar höjdvariationer med hjälp av en färgskala, där blått representerar den lägsta punkten och rött den högsta. Denna vy ger en tydlig tredimensionell bild av det uppmätta området och är särskilt användbar vid analys av lutningar, terrängvariationer och nivåskillnader. Samtidigt presenteras information om yta, vilket är summan av alla ytor i 3D-modellen, samt volym, som beräknas genom att projicera den lägsta punktens höjd (det lägsta Z-värdet) mot ett horisontellt plan.

Detta gör det möjligt att snabbt bedöma både markförhållanden och massberäkningar inom området. Det finns två sätt att beräkna volym i denna vy, vilket beskrivs mer ingående på sidan Mät volym och 3D-terräng under avsnittet Förstå omkrets och lägsta punktens plan. Denna vy kombinerar tydlig visuell analys med exakta tekniska data och är ett ovärderligt verktyg för exempelvis entreprenörer, markplanerare och anläggningstekniker.

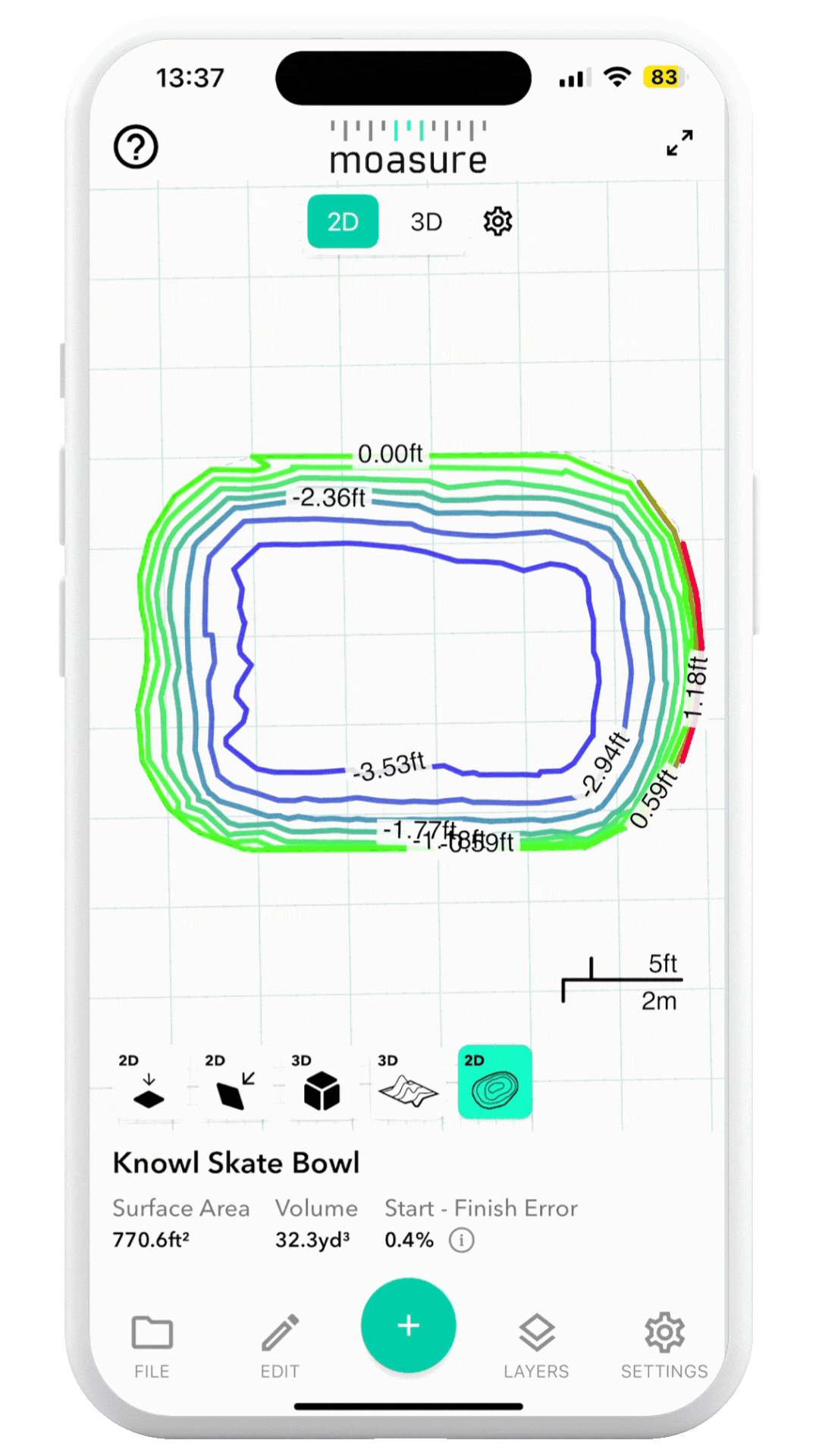

Konturvy

Om du har använt mätvägstypen Punktväg för att samla in höjdinformation, växla till Konturvy för att se en konturkarta över din ritning. Konturlinjerna representerar lutningens branthet: tätare linjer innebär brantare lutning, medan glesare linjer visar flackare sluttningar. Appen ställer automatiskt in konturintervallet utifrån höjdvariationerna i din mätning. Använd denna vy för att få insikt i topografin inom det uppmätta området.

Inifrån Konturvyn kan du växla mellan 2D- och 3D-vy via reglaget högst upp i arbetsytan för att bättre visualisera dina data:

2D-vy: visar konturerna i ett plant plan, vilket gör det lättare att tolka den övergripande lutningen. 3D-vy: tillför djup, och visar höjdskillnaderna i tre dimensioner för en mer realistisk återgivning.

Växla mellan vyerna för att se din mätning ur olika perspektiv och på så vis bedöma terrängen mer effektivt.

Tvärsnittsvy

Växla tillbaka till den vanliga 2D- eller 3D-vyn för att interagera med enskilda element; när du trycker på en mätlinje visas dess längd, höjdskillnad (rise) och horisontella sträcka (run). Om du markerar en punkt får du upp dess vinkel samt XYZ-koordinater. Tryck någonstans utanför en vald punkt eller linje för att åter visa visningsikonerna.

Tvärsnittsvy gör det möjligt att mäta stigning, horisontell sträcka och lutning mellan två punkter. För att använda funktionen gör du så här:

  1. Välj en punkt genom att trycka på den i din mätning.

  2. Tryck på knappen Tvärsnitt (Cross Section) som då visas.

  3. Välj en andra punkt. Du kommer nu att se längd, höjdskillnad (rise) och horisontell sträcka (run) i informationskortet.

  4. Tryck på Tvärsnitt-knappen längst ned i skärmen. Då visas fullständig information om lutning, inklusive gradient (i procent), stigning, sträcka och vinkel.

  5. Du kan växla mellan två vyer genom att använda flikarna: Lutningsvy: Visar detaljer om lutningen mellan punkterna, såsom horisontell sträcka, höjdskillnad, lutning i procent och vinkel. Planvy: Visar ett top-down-perspektiv med det horisontella avståndet mellan punkterna.
