Sätt ut punkter från koordinater (manuellt, via CSV eller CAD-import)

Mätningstypen Layout gör det möjligt att placera ut punkter på plats baserat på angivna koordinater eller genom att använda ett sparat mätdiagram. Detta är användbart för tillämpningar som landskapsplanering, projektering och allmänna mätarbeten.

1. Välj mätningstypen ”Layout”

1. Öppna Moasure-appen.

2. Tryck på +-ikonen längst ner på skärmen.

3. Välj Layout.

2. Ange koordinater

Tryck på +-ikonen på skärmen lägg till koordinater för att välja din inmatningsmetod.

Du kan ange koordinater på tre sätt:

1. Importera CSV – ladda upp en CSV-fil med koordinater.

2. Importera CAD – importera punkter direkt från en CAD-fil.

3. Ange manuellt – skriv in koordinater direkt i appen.

2.1 Importera CSV

• Tryck på Import CSV.

• Använd filväljaren för att välja en CSV-fil.

• Filformatet måste innehålla exakt två kolumner (utan rubriker):

  • Kolumn 1: X-koordinat

  • Kolumn 2: Y-koordinat

Exempelfil

Du kan visa och ladda ner ett exempel på en CSV-fil nedan:

2.2 Importera CAD

• Tryck på Import CAD.

• Välj en DXF- eller DWG-fil.

• Konfigurera enheter, tolerans och hantering av dubbla punkter.

Exempelfil

Du kan visa och ladda ner en exempel-CAD-fil nedan:

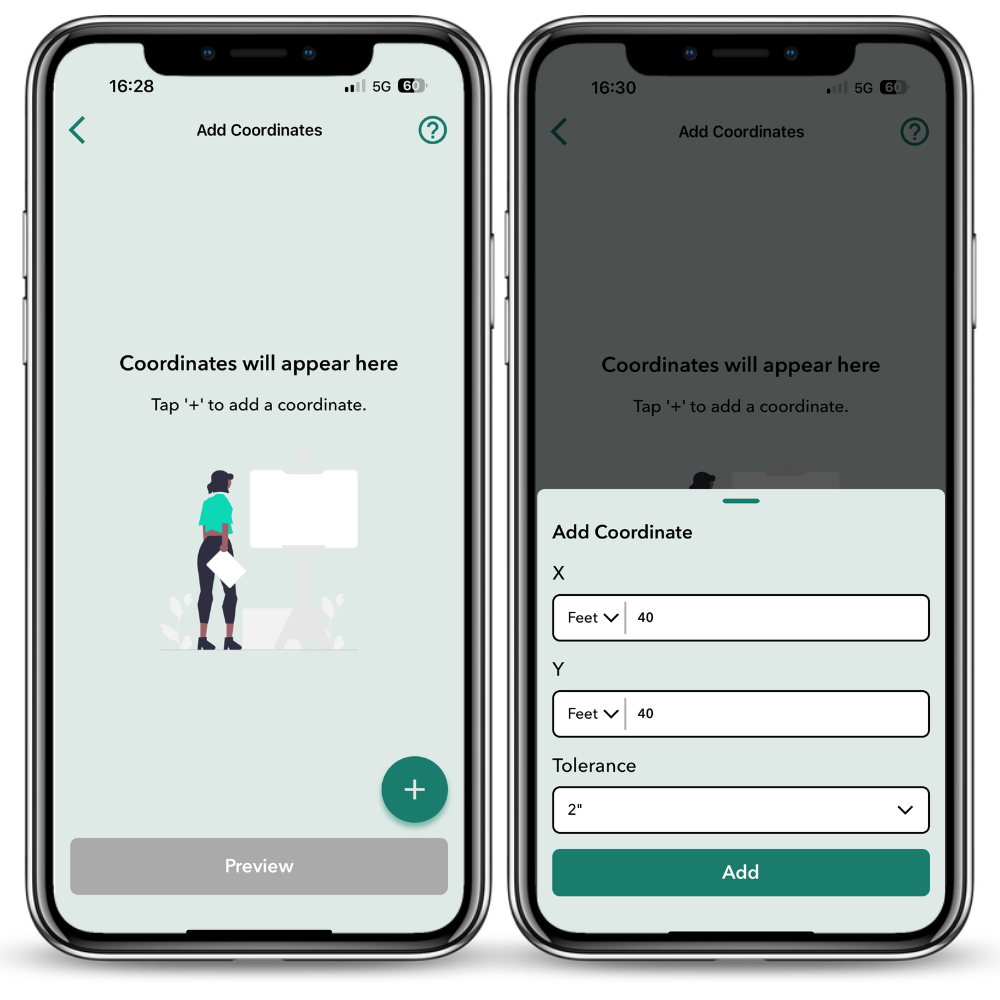

2.2 Mata in koordinater manuellt

• Välj Mata in manuellt och tryck sedan på ‘+’-knappen längst ned till höger på skärmen.

• Ange koordinatvärden i det formulär som visas. Ange om dina punkter ska vara:

  1. ‘Relativt till startpunkt’ (mätt i förhållande till ursprungspunkten), eller

  2. ‘Relativt till senaste punkt’ (mätt i förhållande till den senaste punkten).

• Specificera därefter X-, Y- och (radie)toleransen för din koordinat. Toleransinställningen gör det möjligt att ange en radie inom vilken du vill att koordinaten ska hittas. Detta hjälper till att justera noggrannheten utifrån hur exakt positioneringen behöver vara.

Du kan välja mellan tre förinställda radieval:

• 2 cm: välj detta för hög noggrannhet. Perfekt när du behöver markera en exakt plats och minsta avvikelse är avgörande.

• 5 cm: detta är ett alternativ med måttlig noggrannhet. Det balanserar precision med ett bredare sökområde och är lämpligt för allmänna ändamål.

• 10 cm: välj detta för lägsta noggrannhet. Denna inställning täcker det största området och passar när exakta koordinater inte är kritiska och du söker generell närhet.

• Välj en tolerans beroende på hur nära du behöver vara målkoordinaterna. En mindre radie ökar precisionen men minskar sökområdet, medan en större radie utökar sökområdet men minskar precisionen.

3. Granska och förhandsvisa

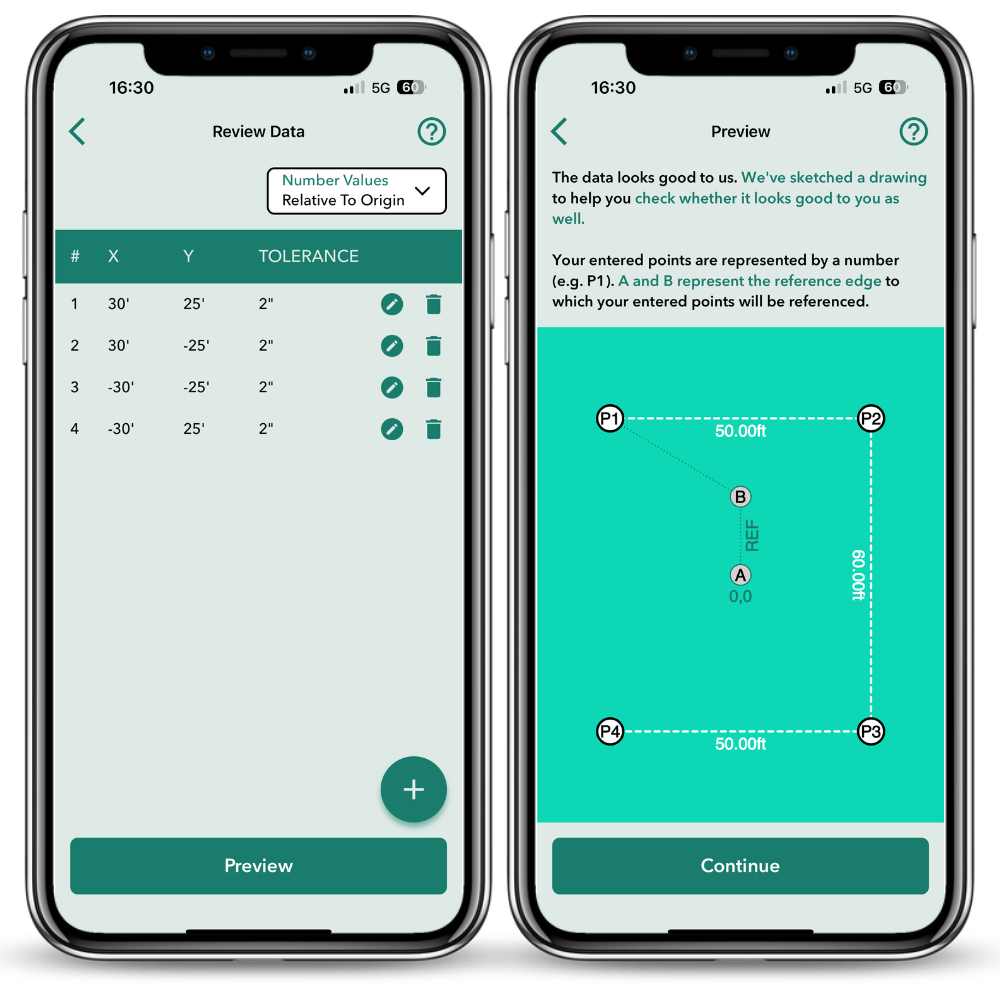

När du har lagt till koordinater kommer du att kunna visa, redigera och ta bort dem med hjälp av redigerings- och papperskorgsikonerna. När du redigerar en koordinat kan du ändra X-, Y- och toleransradie samt koordinatens position i listan (indexet). Detta är användbart om du vill ändra ordningen på koordinaterna. För att göra detta, tryck helt enkelt på Redigeringsikonen, välj ett nytt positionsnummer i rullgardinsmenyn och tryck på Spara.

När du har matat in alla dina koordinater och är nöjd med dem, tryck på Förhandsvisa. Appen kommer att skissa en ritning för att hjälpa dig kontrollera att datainmatningen är korrekt.

REFERENSKANT:

Referenskanten är avgörande för att dina koordinater ska placeras korrekt. Här är en detaljerad förklaring:

• Du måste mäta in en referenskant för att referera till de inmatade koordinaterna.

• Referenskanten utgörs av de två första uppmätta punkterna, A och B. Dessa punkter är kritiska eftersom de fastställer X-axeln.

• De inmatade koordinaterna är relativa till ursprungspunkten, A.

• Appen kommer att uppmana dig att mäta in referenskanten innan den guidar dig till de inmatade koordinaterna.

Om du är nöjd med din inmatning, tryck på Fortsätt.

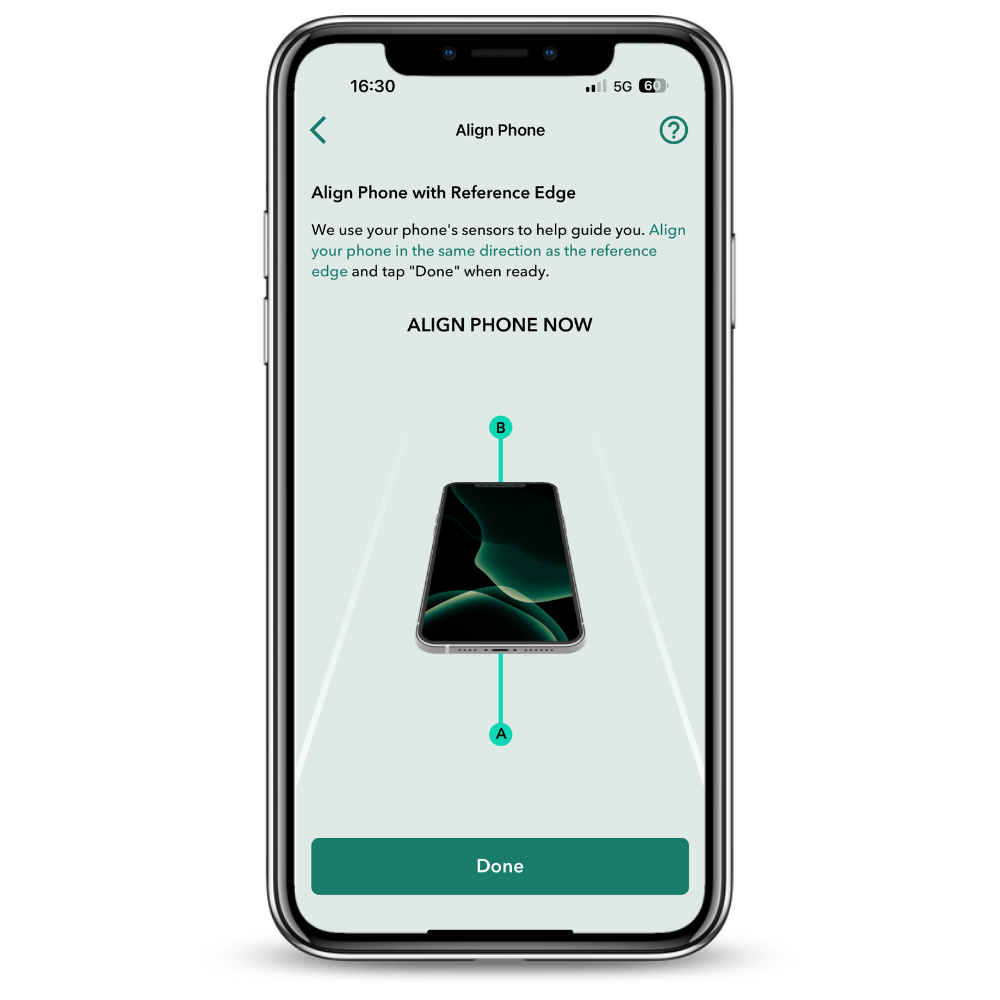

4. Rikta in telefonen mot referenskanten

Moasure använder din smartphones kompass för att guida dig till de inmatade koordinaterna. För att detta ska fungera korrekt är det viktigt att du riktar in telefonen i samma riktning som referenskanten. Referenskanten utgörs av de två första punkterna som hjälper till att orientera enheten, med start från ursprungspunkten. När dessa har mätts in fastställs dina X- och Y-axlar. Nu kan du trycka på Klar.

5. Mäta

a. Placera en markering vid ursprungspunkten för din referens. Denna markering måste vara lätt att känna igen, eftersom du avslutar vid din första ursprungspunkt.

b. Rikta in enheten genom att röra dig i rask takt från din första referenspunkt till din andra, inom det gröna området på tidsmätaren. Observera att de inmatade koordinaterna är refererade till din ursprungspunkt. Referenskanten visas som en kompass i nedre vänstra hörnet av appen.

c. När detta steg är slutfört kommer du att instrueras att gå vidare till målpunkt 1, vilket motsvarar antingen den första koordinaten i din CSV-fil eller i din manuellt inmatade lista. Målpunkten visas visuellt på skärmen med en ikon i form av ett hårkors.

d. Rotera enheten gradvis, inte abrupt, och placera ner den snabbt men försiktigt. Gå till den första målkoordinaten och säkerställ att du placerar enheten inom det gröna området på tidsmätaren – inte tidigare och inte senare än det bärnstensfärgade området.

e. När enheten har placerats visar appen om den är inom eller utanför målradien (enligt din inmatning). Om enheten är utanför målområdet får du återkoppling om avståndet till målet, samt en streckad linje mellan din nuvarande position och målkoordinaten, med en pil som visar rätt riktning. Om enheten är inom målradien blir hårkorsikonen helt grön och visar en bock. Placera då en markering inom området. Du kommer därefter att instrueras att gå vidare till nästa målpunkt, tills alla punkter är registrerade.

f. När du har fångat in din sista koordinat, återvänd till ursprungspunkten, markerad som 'A'.

Genom att följa dessa steg kan du noggrant sätta ut punkter baserat på angivna koordinater med hjälp av Moasure-appen och Moasure 2 PRO-enheten.
