Wanneer u een meting voltooit, wordt elk pad / lijn weergegeven dat tussen pauzepunten is vastgelegd. Dubbeltik ergens op het scherm om het volledige diagram zichtbaar te maken, sleep met één vinger om uw meting te verplaatsen, knijp met twee vingers om in en uit te zoomen, of veeg met één vinger om naar links of rechts te pannen.

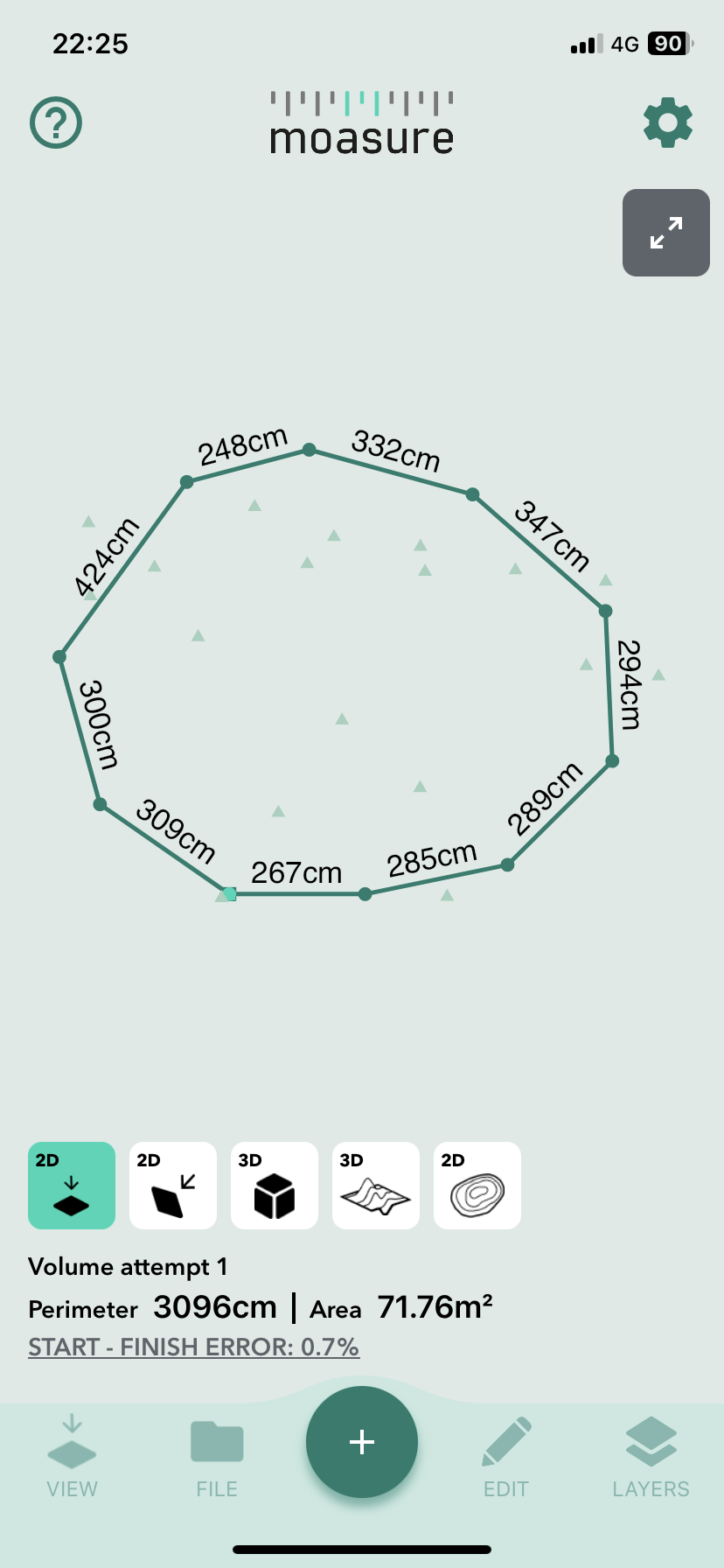

Standaard geeft de Moasure app meetresultaten weer in 2D Plan Weergave. 2D Plan biedt bovenaanzicht van uw meting, zodat u de omtrek en oppervlakte duidelijk kunt zien. Klik op een individueel pauzepunt om de relatieve XYZ-coördinaten ervan weer te geven, inclusief hoogteverschillen. Klik weg van een pauzepunt op uw scherm om de weergavepictogrammen opnieuw te zien.

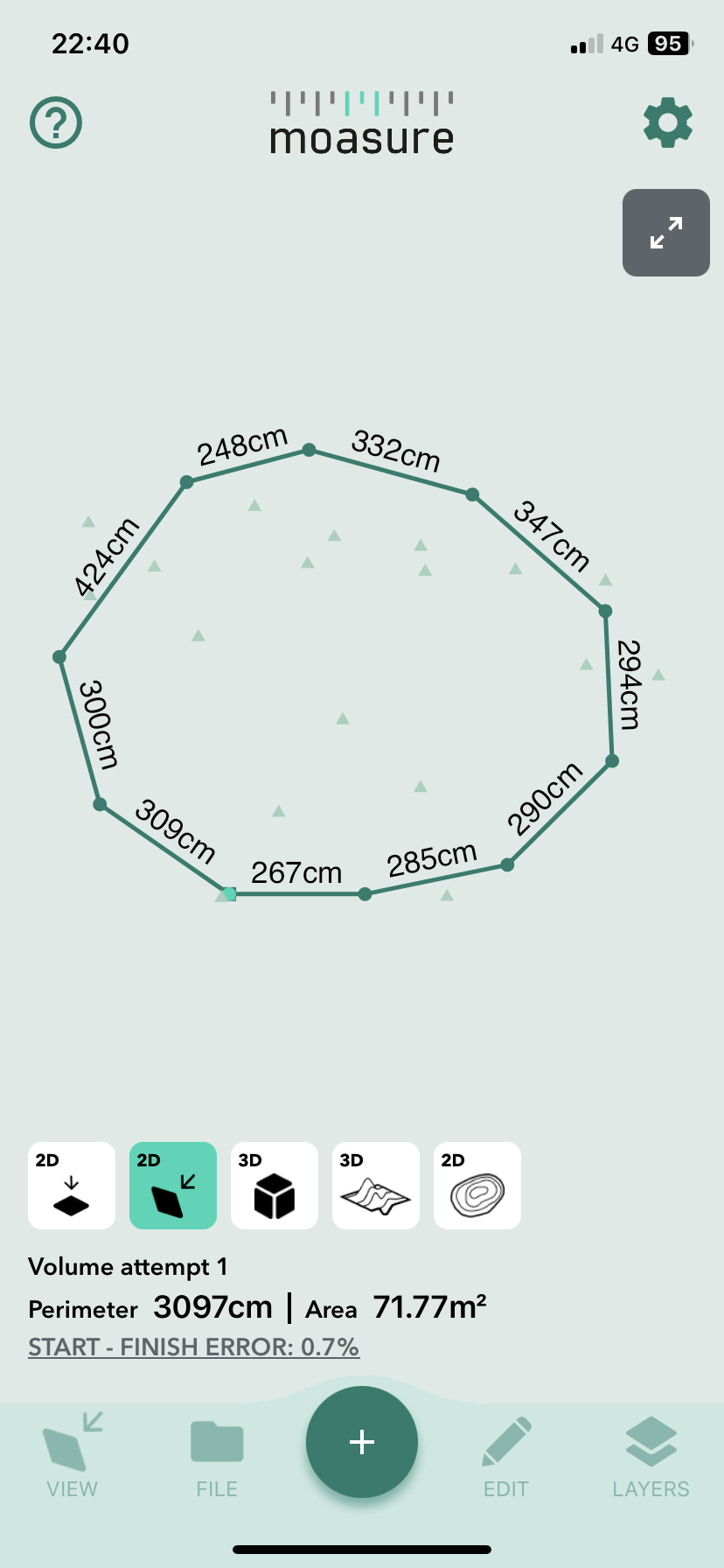

Als u 2D Weergaven met hellingen wilt visualiseren, klikt u op het tweede 2D-pictogram om over te schakelen naar 2D Passend. Houd er rekening mee dat voor de meeste metingen het overschakelen naar 2D Passend de weergave niet significant zal veranderen.

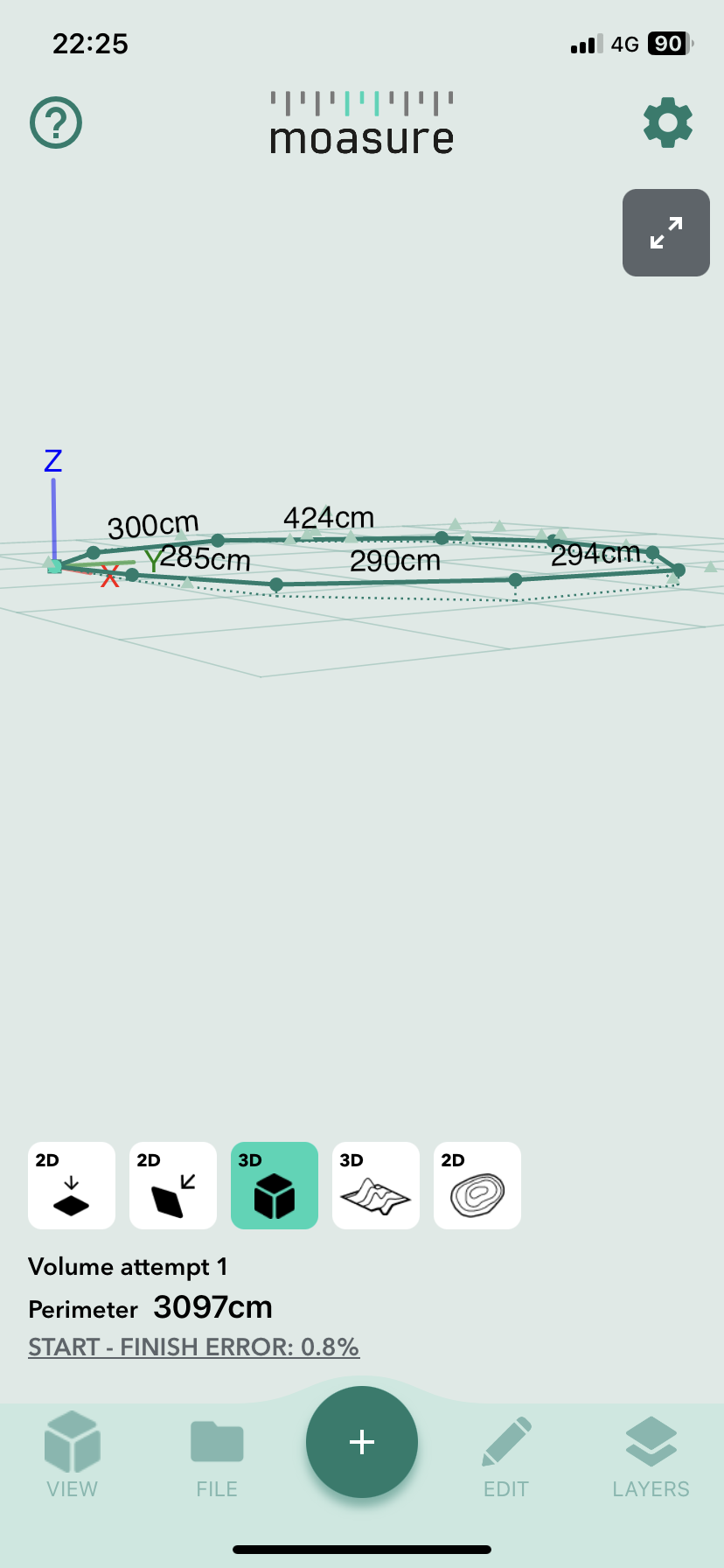

Om metingen in drie dimensies te verkennen, zoals hoogtes of hellingen, klikt u op het 3D-kubuspictogram. Hiermee schakelt u over naar de 3D-weergave, waar u kunt knijpen om te zoomen en één vinger kunt gebruiken om uw tekening te pannen, zowel horizontaal als verticaal.

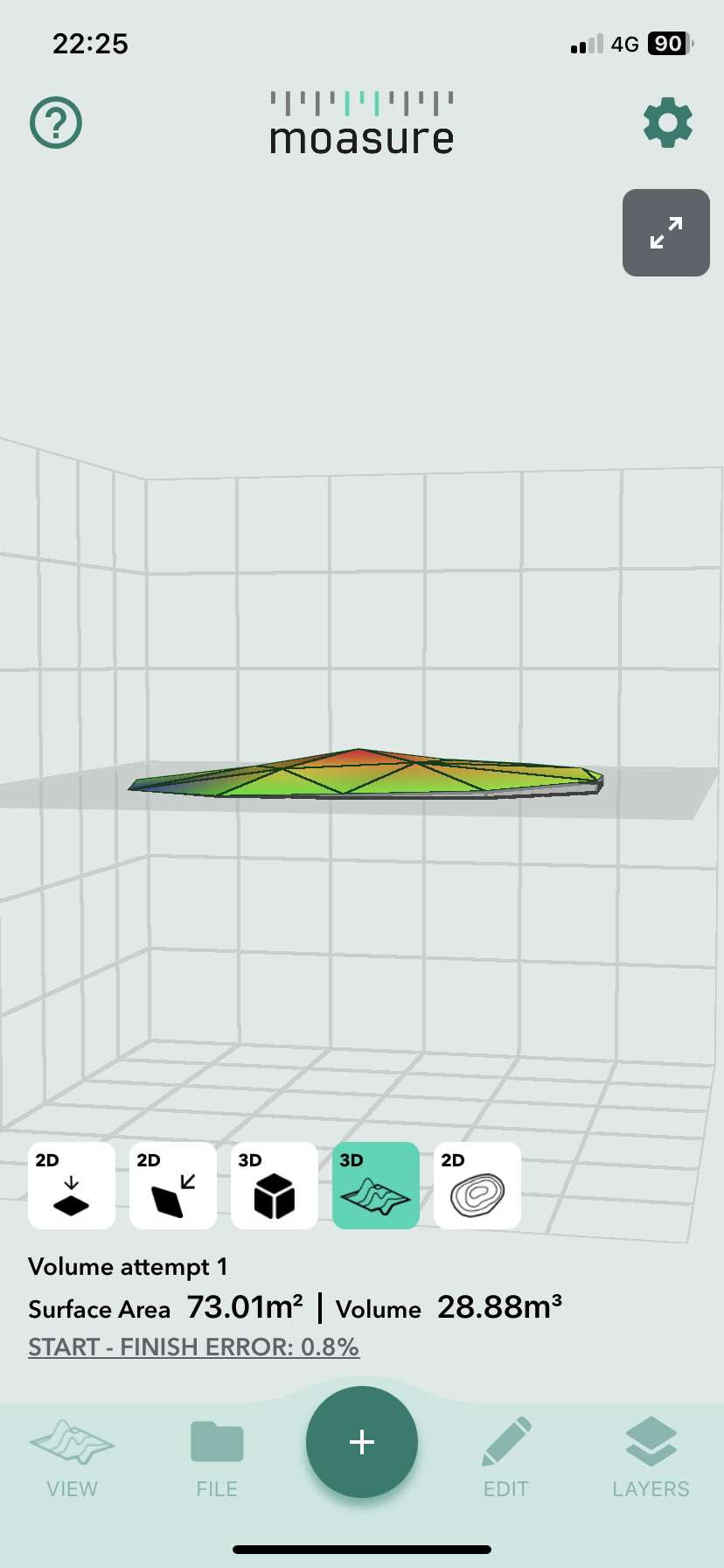

Door op het 3D-oppervlakpictogram te klikken, krijgt u toegang tot een oppervlaktegaas-weergave, weergegeven door een kleurenschaal, met blauw als het laagste punt en rood als het hoogste punt. Deze weergave biedt ook informatie over het totale oppervlak (het totaal van alle vlakken van de 3D-figuur) en het volume, berekend door de hoogte van het laagste punt (weergegeven als de laagste Z-waarde) op een horizontaal vlak te projecteren.

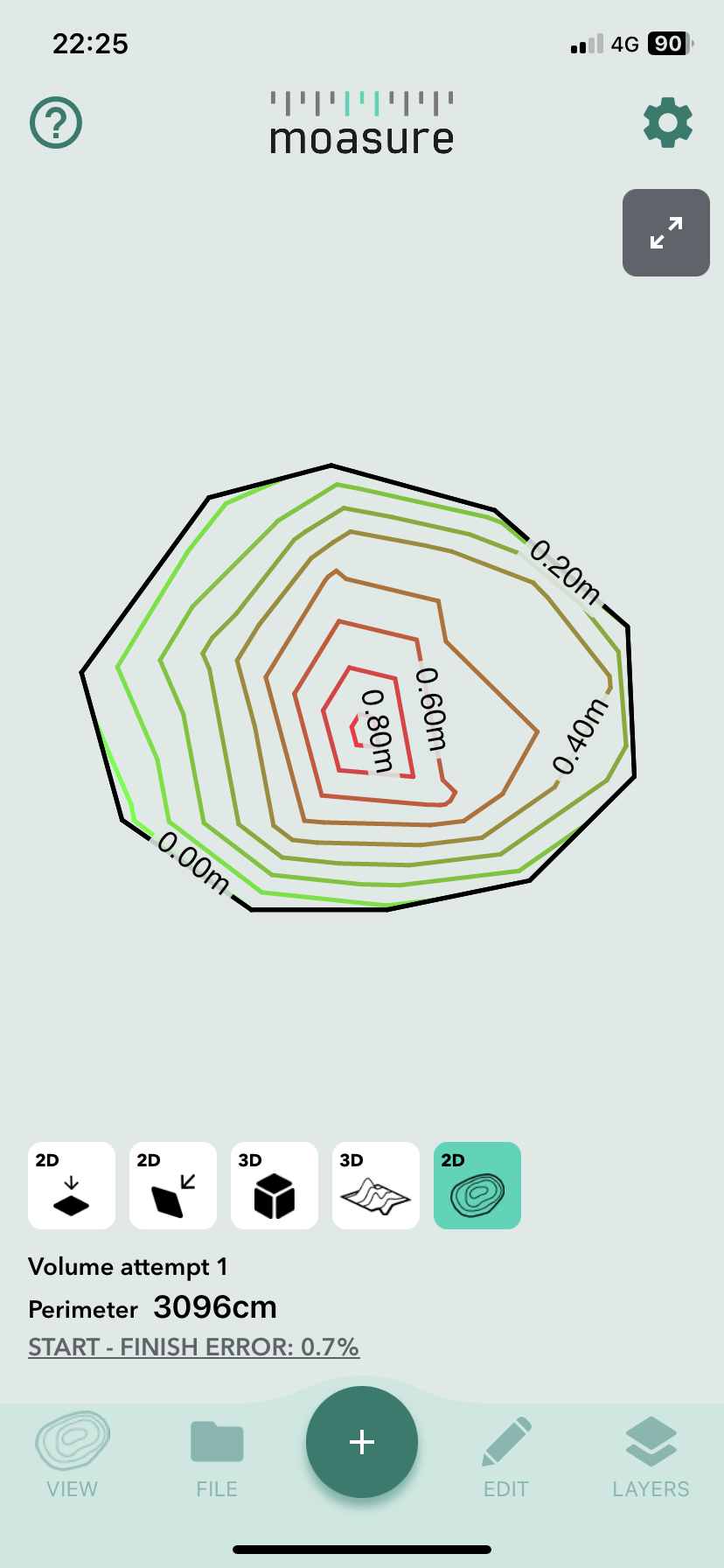

Als u het padtype Punten hebt gebruikt om hoogteverschillen vast te leggen, schakelt u over naar de contourweergave om een contourkaart van uw tekening te bekijken. De contourlijnen vertegenwoordigen de steilheid van de helling: nauwere lijnen betekenen steilere hellingen, terwijl een grotere afstand zachtere hellingen aangeeft. De app stelt automatisch het contourinterval in om de hoogteveranderingen weer te geven. Gebruik deze weergave om inzicht te krijgen in de topografie van uw meting.
Schakel terug naar standaard 2D- of 3D-weergaven om individuele elementen te ontdekken; door op een meetlijn te klikken, worden de lengte, hoogte en afstand weergegeven. Als u een punt selecteert, worden de hoek en de XYZ-coördinaten ervan zichtbaar. Klik weg van een geselecteerd punt of rand om de weergavepictogrammen terug te brengen.

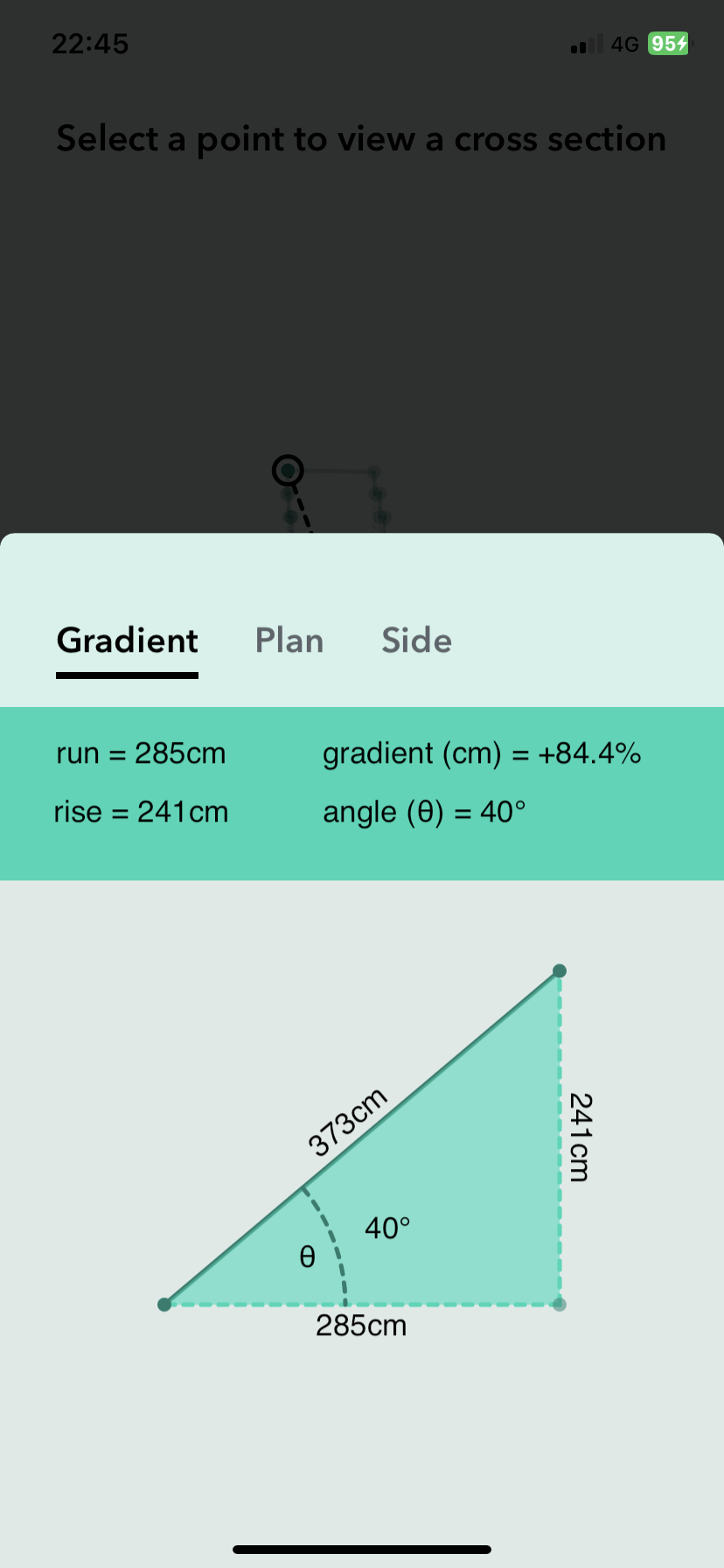

Met Dwarsdoorsnede kunt u de afstand tussen twee punten meten. Klik simpelweg op een meetpunt, klik op 'Dwarsdoorsnede' en kies vervolgens een tweede punt. Je ziet de relatie tussen de twee punten, inclusief de afstand.
In Dwarsdoorsnede heeft u drie subweergaven: Helling, Plan en Zijkant.
Helling - toont hellingsdetails tussen punten, inclusief afstand, hellingspercentage, hoogte en hoek.
Plan - toont een bovenaanzicht van de horizontale afstand tussen de punten.
Zijkant - illustreert het hoogteverschil tussen de punten, alsof u ze vanuit de zijhoek bekijkt.
