Een meting exporteren
In deze handleiding leert u hoe u bestanden exporteert, naar welke formaten u kunt exporteren en welke configuratieopties u kunt kiezen om de geëxporteerde bestanden naar wens aan te passen.
Last updated
Was this helpful?
In deze handleiding leert u hoe u bestanden exporteert, naar welke formaten u kunt exporteren en welke configuratieopties u kunt kiezen om de geëxporteerde bestanden naar wens aan te passen.
Last updated
Was this helpful?
U kunt metingen exporteren om deze te delen met collega's of klanten en/of te gebruiken in andere applicaties. U kunt metingen ook exporteren om er een back-up van te maken.
PDF - om eenvoudig te printen en te delen.
DXF - om te gebruiken in CAD-programma's.
CSV - om de onbewerkte coördinaten in een spreadsheet te bekijken.
Afbeelding - U kunt exporteren naar PNG, JPG of SVG formaten.
MFile - Exporteer naar Mfile om te delen met een andere Moasure-app gebruiker.
Open de Moasure app en selecteer de meting die u wilt exporteren door naar Bestand onderaan de app te gaan en vervolgens Openen te selecteren.
Zodra de meting is geladen, klikt u op Bestand > Exporteren.

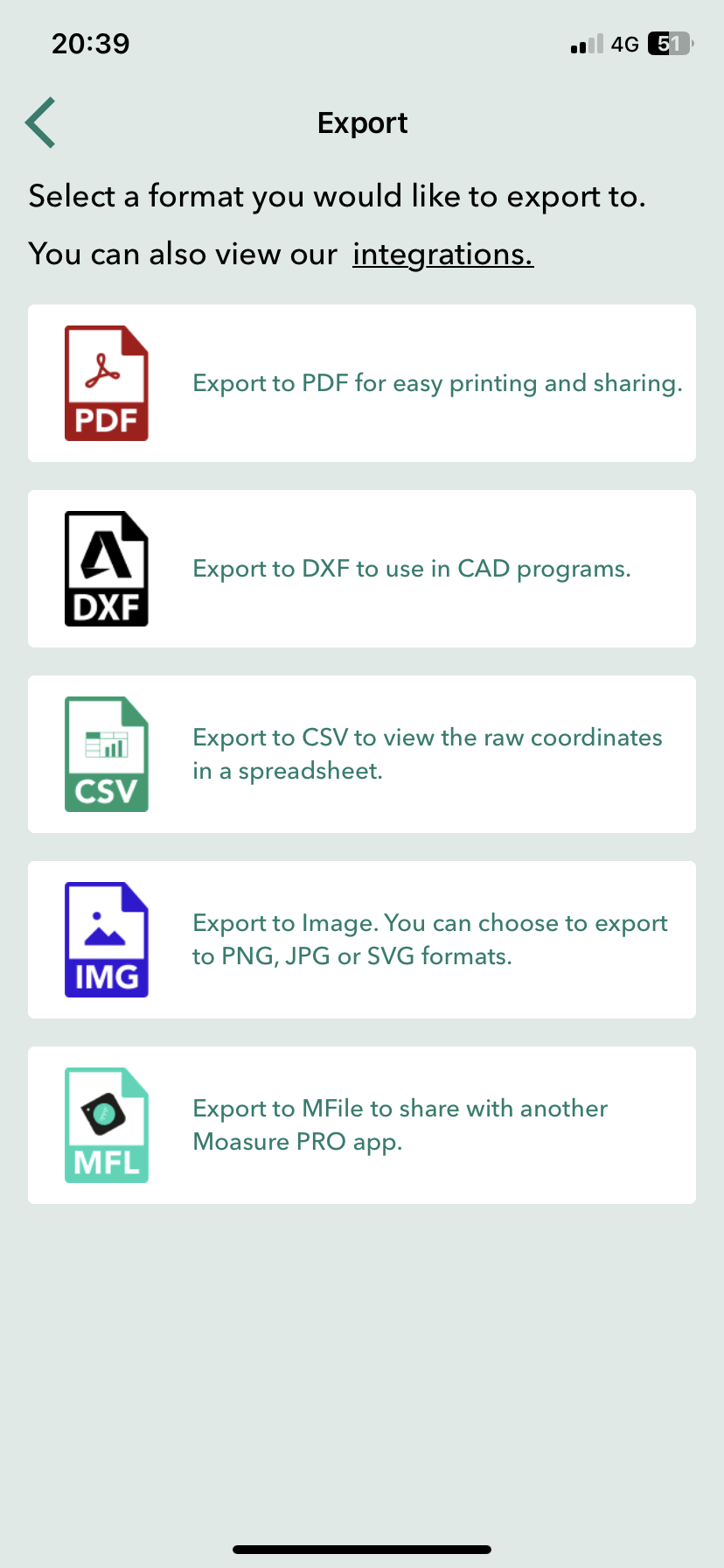

Selecteer het gewenste exportformaat uit de aangeboden opties.

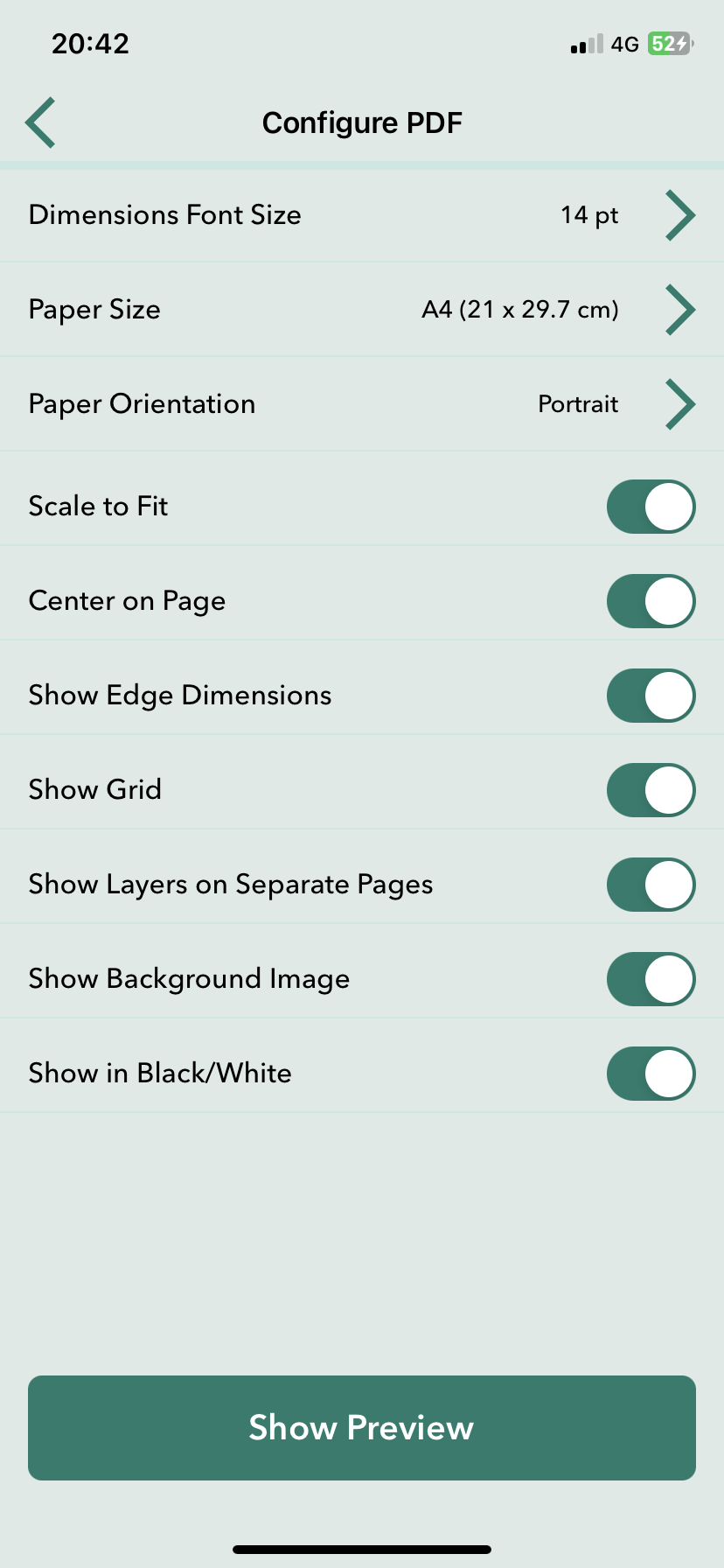

Wanneer u naar PDF exporteert, kunt u ervoor kiezen de standaardconfiguratieopties te wijzigen om de PDF naar wens aan te passen. U kunt een voorbeeld bekijken van hoe de configuratieopties de PDF beïnvloeden voordat u deze exporteert door op Toon voorbeeld onderaan het scherm PDF configureren te tikken.
De configureerbare opties worden hieronder uitgelegd.
Afmetingen lettergrootte. De grootte van het lettertype dat in het hele PDF-document wordt gebruikt.
Papierformaat. Het formaat van het papier waarnaar de PDF wordt geëxporteerd. U kunt kiezen uit een breed scala aan opties, waaronder A0 tot A4, maar ook technische papierformaten zoals ANSI C tot E.
Schaal om passend te maken. Schaal om passend te maken is standaard geselecteerd. Met deze optie wordt de afmeting automatisch vergroot of verkleind, zodat deze past bij de afmetingen van het papierformaat waarnaar u wilt exporteren. Indien ingeschakeld analyseert het PDF-exportproces de inhoud en het papierformaat dat u hebt geselecteerd. Als de inhoud groter is dan het geselecteerde papierformaat, wordt deze proportioneel verkleind zodat deze binnen de beschikbare ruimte past. Dit zorgt ervoor dat de gehele inhoud zichtbaar en printbaar is op het gekozen papierformaat. Omgekeerd, als de inhoud kleiner is dan het geselecteerde papierformaat, kan "Schaal om passend te maken" de inhoud proportioneel opschalen om het gebruik van de papierruimte te maximaliseren. Dit helpt voorkomen dat kleine inhoud te klein lijkt op grotere papierformaten.
Schaal. U kunt een vooraf ingestelde schaal selecteren door de optie Schaal om passend te maken uit te schakelen. Vervolgens kunt u kiezen uit een groot scala aan schalen, variërend van 1:1 tot 1:500. Elke export met een geselecteerde schaal (of het nu gaat om passende schaal of vooraf ingestelde schaal) is voorzien van een schaalbalk met een schaalverhouding die de relatie aangeeft tussen de metingen op het papier en de overeenkomstige metingen in het echt. Het biedt een visuele weergave van de schaal of verhouding die wordt gebruikt om afstanden weer te geven. Om een voorbeeld te geven: als u een schaal van 1:5 hebt gekozen, betekent dit dat elke maateenheid op het papier (in dit geval 1 cm) een grotere maat in het echt vertegenwoordigt (in dit geval 5 cm). Dus voor elke 1 cm die u op het papier meet, komt dit overeen met een afstand van 5 cm in de werkelijke wereld. Om dit verder te illustreren: als u een rand op het papier meet en deze is 4 cm lang, kunt u de werkelijke lengte berekenen door deze te vermenigvuldigen met de schaalfactor. In dit geval zou 4 cm op het papier in het echt een lengte van 20 cm vertegenwoordigen (4 cm x 5 = 20 cm). Bovendien wordt achter de meting een raster van vierkanten weergegeven. Deze rastervierkanten kunnen worden gebruikt om de omvang van metingen in het echt te schatten. De rastervierkanten dienen als visuele referentie, zodat u de relatieve afmetingen van de meetranden en de totale meting kunt beoordelen. Houd er rekening mee dat u altijd de werkelijke waarde van de meetranden kunt opzoeken op de pagina Randen in de PDF.

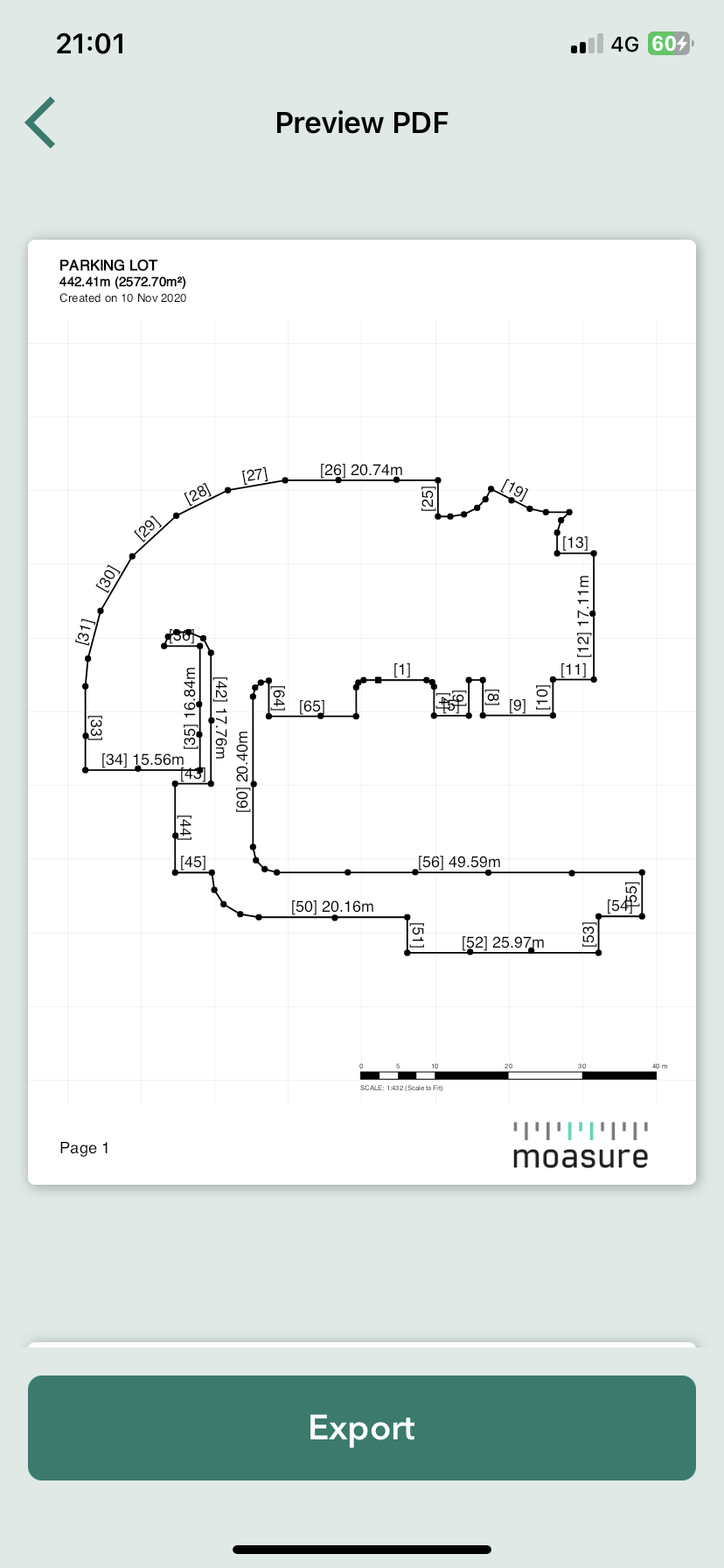

Zie hieronder een voorbeeld van een PDF die wordt geëxporteerd met de optie Schaal om passend te maken.

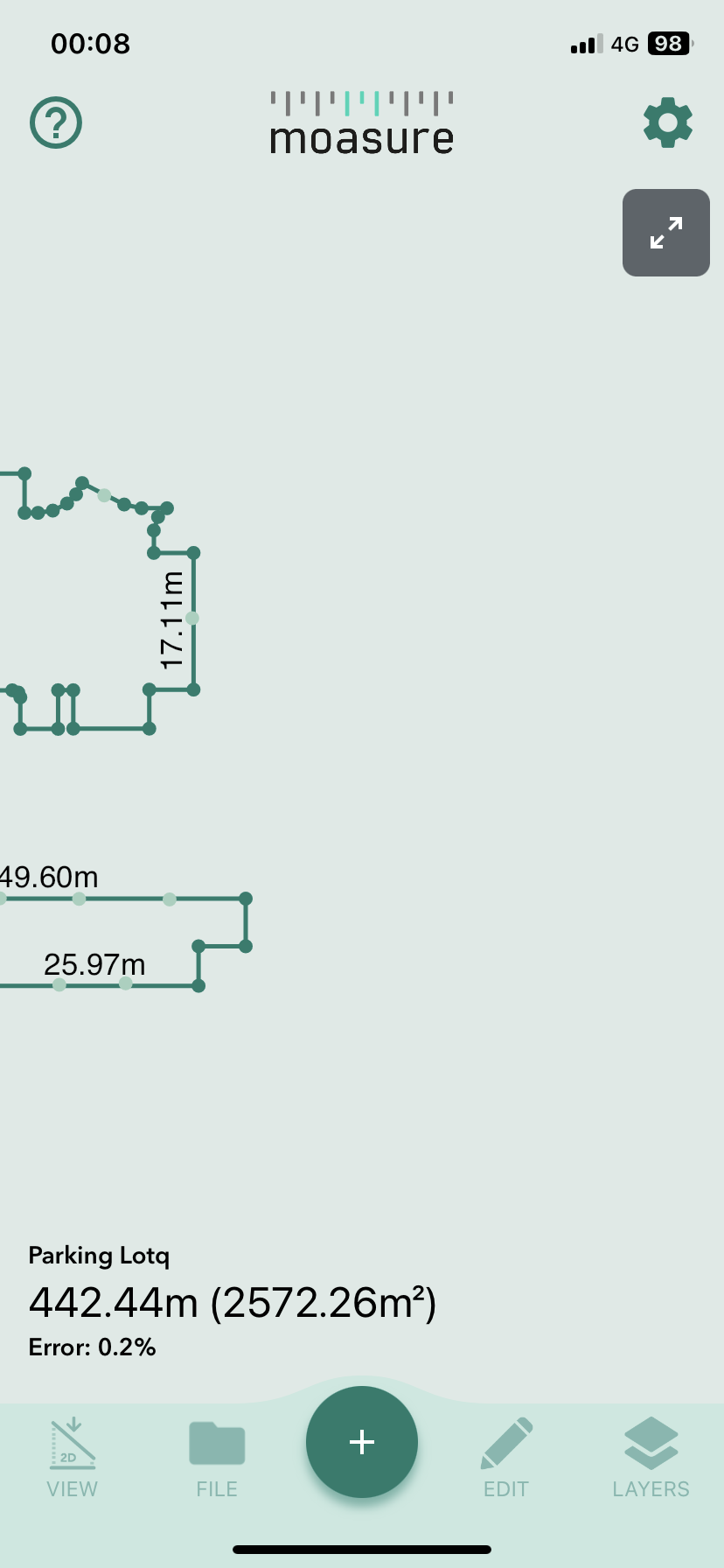

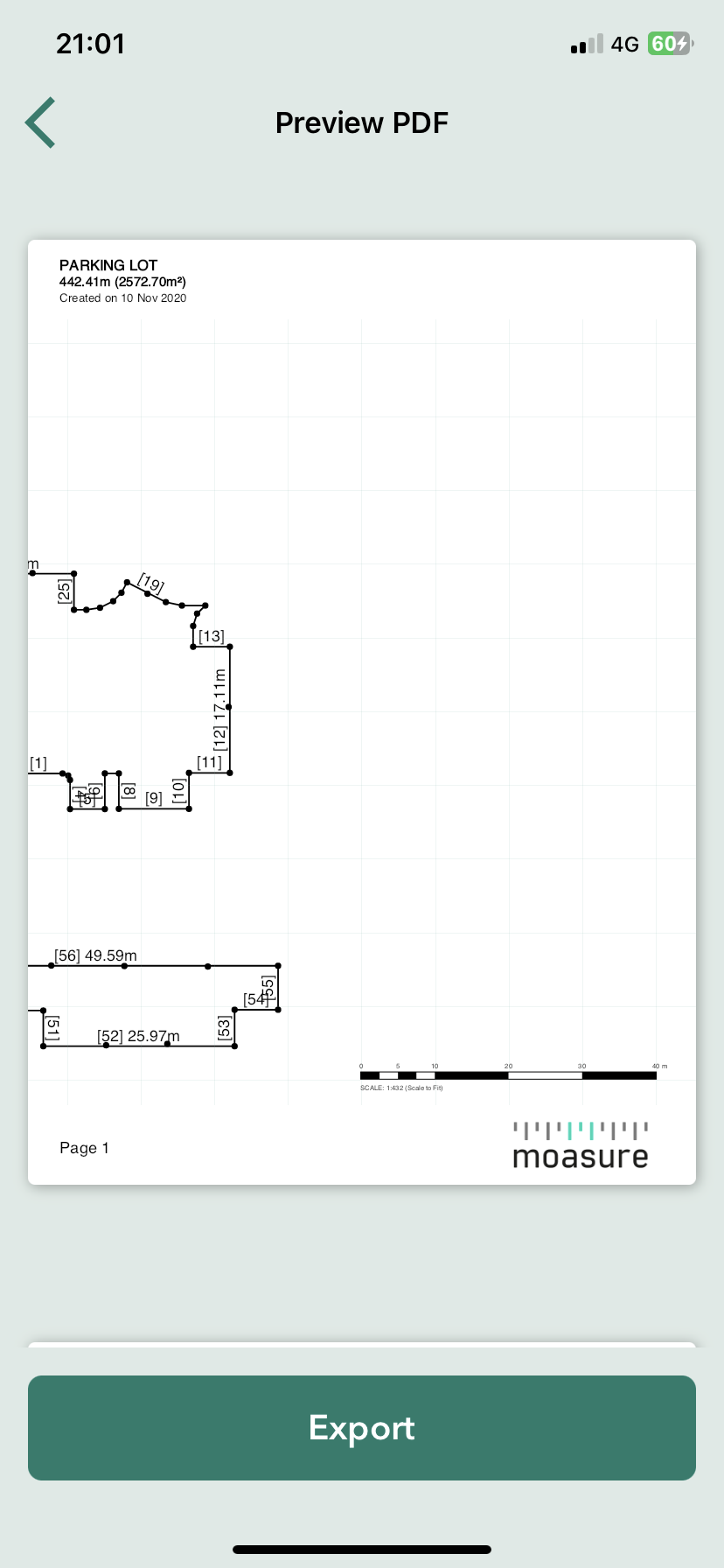

Pagina centreren. De optie Pagina centreren is standaard geselecteerd en centreert de meting op de pagina, zelfs als de meting vóór het exporteren naar links of rechts van het app-canvas wordt gesleept. Als deze optie is uitgeschakeld, wordt de meting niet gecentreerd. Dit kan handig zijn als u alleen een gedeelte van de meting wilt exporteren (het gedeelte dat wordt weergegeven op het app-canvas). Zie onderstaande voorbeelden van dezelfde PDF waarbij Pagina centreren is in- en uitgeschakeld.
Toon Raster. Deze optie is standaard geselecteerd. Deze optie toont een licht vierkant raster op de PDF.
Toon lagen op afzonderlijke pagina's. Deze optie is standaard geselecteerd. Indien ingeschakeld, worden lagen (in metingen met meerdere lagen) op de PDF weergegeven door elke laag op afzonderlijke pagina's weer te geven.
Toon in zwart/wit. Met deze optie kunt u de PDF in zwart/wit exporteren in plaats van kleuren. Dit is handig als u met een hoger contrast wilt exporteren of simpelweg inkt wilt besparen.

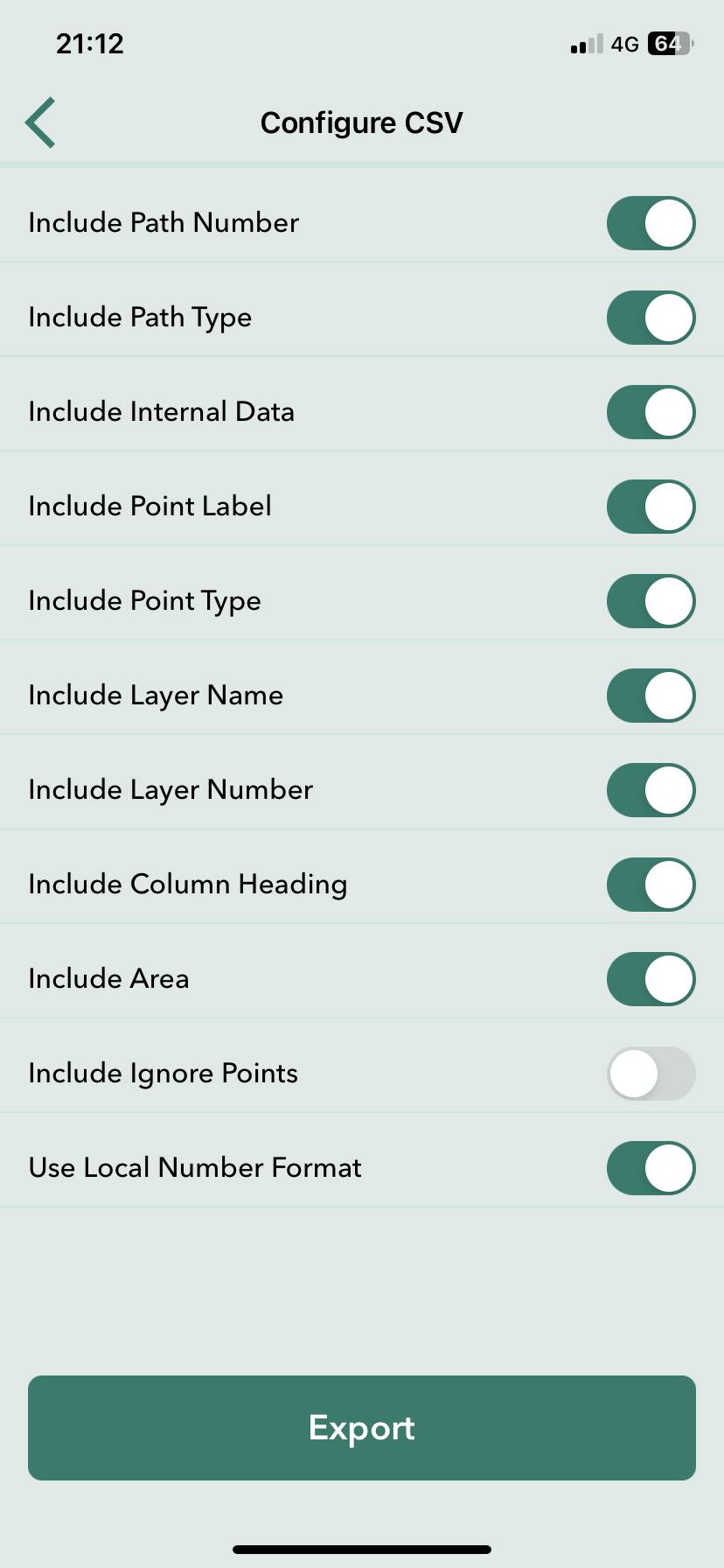

Bij het exporteren naar CSV kunt u ervoor kiezen om de standaardconfiguratieopties te wijzigen om de CSV naar wens aan te passen.
De configureerbare opties zijn als volgt:
Pad type. Voegt een kolom en waarde toe voor het Padtype van het geregistreerde punt. De padtypen in het CSV komen niet altijd overeen met de waarden in de gebruikersinterface. Hieronder vindt u een toewijzingstabel om u te helpen de betekenis van de CSV-waarden te begrijpen.
Dot2Dot
SmoothTrace
Trace
LastLeg
Null
Punt type. Voegt een kolom en waarde toe voor het type van het geregistreerde punt (bijvoorbeeld standaard FlightPoint). Een Punttype kan een van de volgende zijn:
Standaard
Dit is een normaal pauzepunt.
NegeerPunt
Dit is een normaal negeerpunt.
VluchtPunt
Dit is een exact punt op een Traceer and Soepel Traceer Pad.
MiddenPunt
Dit is een punt in het midden van een boog/cirkel.
BoogPunt
Dit is een punt op een boog-/cirkelpad.
WandPunt
Dit is een punt op een wandpad.
Laag naam. Voegt een kolom en waarde toe voor de naam van de laag waarin het vastgelegde punt zich bevindt (bijvoorbeeld Basislaag).
Laag nummer. Voegt een kolom en waarde toe voor het laagnummer. Het nummer komt overeen met de chronologische volgorde waarin de lagen zijn toegevoegd. Om een voorbeeld te geven; als u één laag aan uw meting heeft toegevoegd, zijn er in totaal twee lagen. De eerste laag (basislaag) is nummer 1 en de tweede (toegevoegde) laag is nummer 2.
Kolomkop. Voegt kolomkopnamen toe aan de eerste rij.
Oppervlakte. Voegt een kolom en waarde toe voor het gebied.
Negeer punten. Voegt genegeerde punten toe aan de CSV.

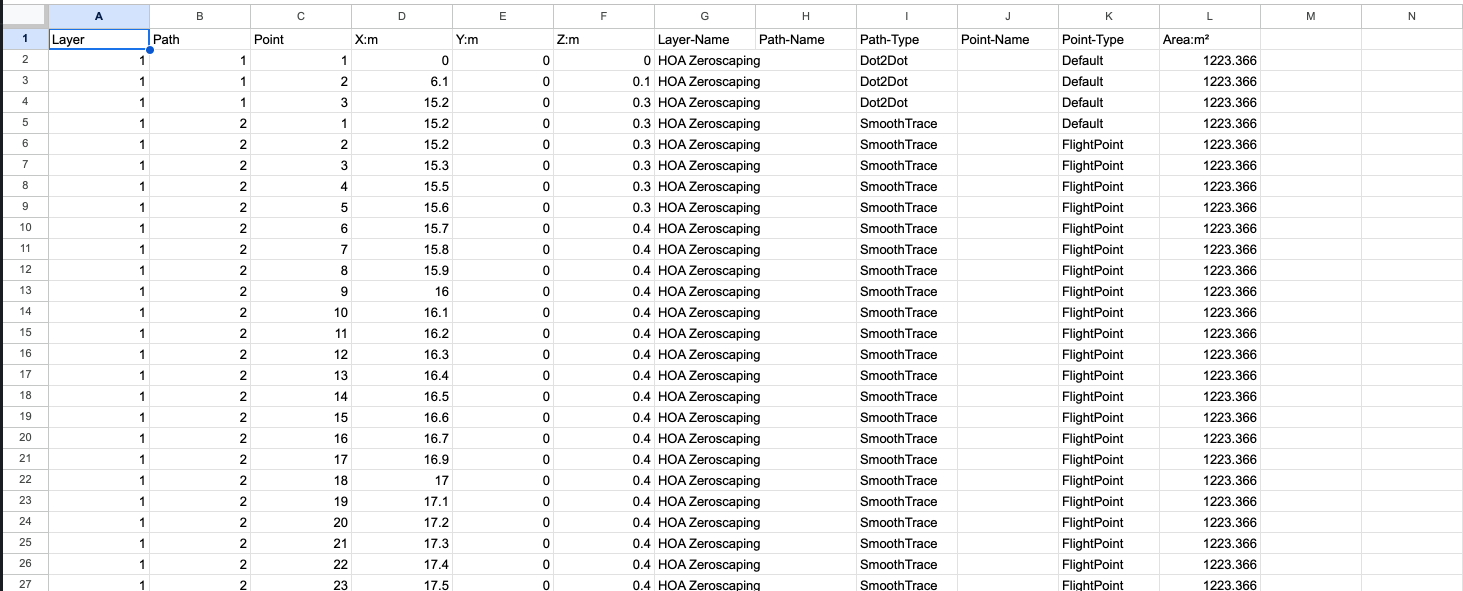

Gebruik lokale getalnotatie. Gebruikt lokale getalnotatie voor het weergeven van de getalwaarden. Om een voorbeeld te geven; Indien ingeschakeld, zal een gebruiker in Groot-Brittannië het vierkantemetergetal opgemaakt hebben als 150.65, terwijl een gebruiker in Nederland hetzelfde getal zal hebben opgemaakt als 150,65. Zie hieronder een voorbeeld van een CSV-bestand en afbeelding die wordt geëxporteerd met alle configuratie-opties ingeschakeld.
Bij het exporteren naar DXF kunt u uit twee opties kiezen:
3D. Bevat hoogtegegevens.
2D. Maakt gegevens vlakker door hoogteverschillen te verwijderen.
Bij het exporteren naar Afbeelding kunt u uit drie opties kiezen:
PNG.
JPG. Ideaal voor geoptimaliseerde bestandsgroottes.
SVG. Ideaal voor transparante achtergrond.
Er zijn geen configuratieopties voor MFiles.
Naast het exporteren van individuele bestanden, kunt u ook meerdere bestanden tegelijk exporteren. Volg hiervoor de onderstaande stappen.
Klik op Bestand > Meerdere Exporteren in de onderste werkbalk.
Selecteer de bestanden die u wilt exporteren of selecteer een hele map.
Selecteer het gewenste exportformaat uit de aangeboden opties.
Let op: U kunt ook meerdere bestanden tegelijk exporteren. Meer informatie over hoe u dit kunt doen, vindt u onder.
Toon achtergrondafbeelding. Deze optie is standaard geselecteerd. Indien ingeschakeld en wanneer een achtergrondafbeelding aan de meting wordt toegevoegd via de, wordt de achtergrondafbeelding aan de PDF toegevoegd.
Pad nummer. Voegt een kolom en waarde toe voor het nummer van het geregistreerde punt. Het getal komt overeen met de volgorde van de Padtypen in de meting. Om een voorbeeld te geven; het eerste gemeten Padtype is nummer 1. Als het Padtype vervolgens wordt gewijzigd (bijvoorbeeld van naar ), wordt het nieuwe padnummer 2. Als er bij de meting slechts één padtype wordt gebruikt, worden alle Padtypen weergegeven als nummer 1.
Traceer Lijn (met de optie voor ingeschakeld in instellingen).
De stippellijn die soms wordt toegevoegd door de
Punt label. Voegt een kolom en waarde toe voor het Label van het geregistreerde punt, toegevoegd via de
