Exporter une mesure
Dans ce guide, vous apprendrez comment exporter des fichiers, sous quels formats vous pouvez les exporter et quelles options vous pouvez choisir pour les personnaliser.
Dernière mise à jour
Dans ce guide, vous apprendrez comment exporter des fichiers, sous quels formats vous pouvez les exporter et quelles options vous pouvez choisir pour les personnaliser.
Dernière mise à jour
Vous pouvez exporter des mesures pour les partager avec des collègues ou des clients et/ou les utiliser sur d'autres applications. Vous pouvez également exporter des mesures pour les sauvegarder.
PDF (format de document portable) pour une impression et un partage faciles.
DXF (Drawing Exchange Format) à utiliser sur des logiciels de CAO.
CSV (Comma Separated Values) pour afficher les coordonnées brutes sur une feuille de calcul.
Image. Vous pouvez exporter aux formats PNG, JPG ou SVG.
MFile. Exportez au format Mfile pour un partage avec une autre application Moasure.
Ouvrez l'application Moasure et sélectionnez la mesure que vous souhaitez exporter en accédant à Fichiers situé au bas de l'application, puis en sélectionnant Ouvrir.
Une fois la mesure chargée, appuyez sur Fichier > Exporter.
Sélectionnez le format d'export souhaité parmi les options proposées.
Remarque : Vous pouvez également exporter plusieurs fichiers à la fois. Pour savoir comment procéder, rendez-vous sur Exporter des fichiers multiples.
Les options de configuration sont disponibles sur la version 1.8 et ultérieure de l'application. Si vous utilisez une ancienne version de l'application, vous ne pourrez pas configurer vos exports.
Lors de l'export au format PDF, vous pouvez choisir de modifier les options de configuration par défaut pour personnaliser le PDF à votre guise. Vous pouvez prévisualiser la manière dont les options de configuration affectent le PDF avant de l'exporter en appuyant sur Afficher l'aperçu au bas de l'écran Configurer le PDF.
Les options configurables sont expliquées ci-dessous.
Taille de police des dimension. La taille de police utilisée dans tout le document PDF.
Format papier. Le format papier vers lequel le PDF sera exporté. Vous pouvez choisir parmi une large gamme d'options, du A0 au A4, ainsi que des formats de papier techniques tels que ANSI C à E.
Échelle adaptée. Échelle adaptée sélectionnée par défaut. Cette option réduit ou augmente automatiquement la mesure pour l'adapter aux dimensions du format papier vers lequel vous avez choisi d'exporter. Lorsqu'il est activé, le processus d'export PDF analyse le contenu et le format papier que vous avez sélectionné. Si le contenu est plus grand que le format papier sélectionné, il est réduit proportionnellement pour s'adapter à l'espace disponible. Cela garantit que l’intégralité du contenu est visible et imprimable sur le format papier choisi. À l'inverse, si le contenu est plus petit que le format papier sélectionné, « Échelle adaptée » peut l'agrandir proportionnellement pour maximiser l'utilisation de l'espace papier. Cela permet d'éviter que le contenu de petite taille apparaisse trop petit sur des formats papier plus grands.
Échelle prédéfinie. Vous pouvez sélectionner une échelle prédéfinie en désactivant l’option Échelle adaptée. Vous pourrez alors choisir parmi une large gamme d’échelles allant de 1:1 à 1:500. Chaque export avec une échelle sélectionnée (qu'il s'agisse d'une échelle adaptée ou d'une échelle prédéfinie) comporte une barre d'échelle avec un rapport d'échelle qui indique la relation entre les mesures affichées sur le papier et les mesures correspondantes dans la réalité. Il fournit une représentation visuelle de l’échelle ou du rapport utilisé pour représenter les distances. Pour donner un exemple : si vous avez sélectionné une échelle de 1:5, cela signifie que chaque unité de mesure sur le papier (dans ce cas 1 cm) représente une mesure plus grande dans la vie réelle (dans ce cas 5 cm). Ainsi, pour chaque centimètre que vous mesurez sur le papier, cela correspond à une distance de 5 cm dans le monde réel. Pour illustrer cela davantage, si vous mesurez un bord du papier et qu'il mesure 4 cm de long, vous pouvez calculer la longueur réelle en la multipliant par le facteur d'échelle. Dans ce cas, 4 cm sur le papier représenteraient une longueur de 20 cm dans la réalité (4 cm x 5 = 20 cm). De plus, une grille de carrés s'affiche derrière la mesure. Cette grille peut être utilisée pour estimer la taille des mesures dans la vie réelle. Les carrés de la grille servent de référence visuelle, vous permettant d'évaluer les tailles relatives des bords de mesure et la mesure totale. N'oubliez pas que vous pouvez toujours rechercher la valeur réelle des bords de mesure dans la page Bords du PDF.

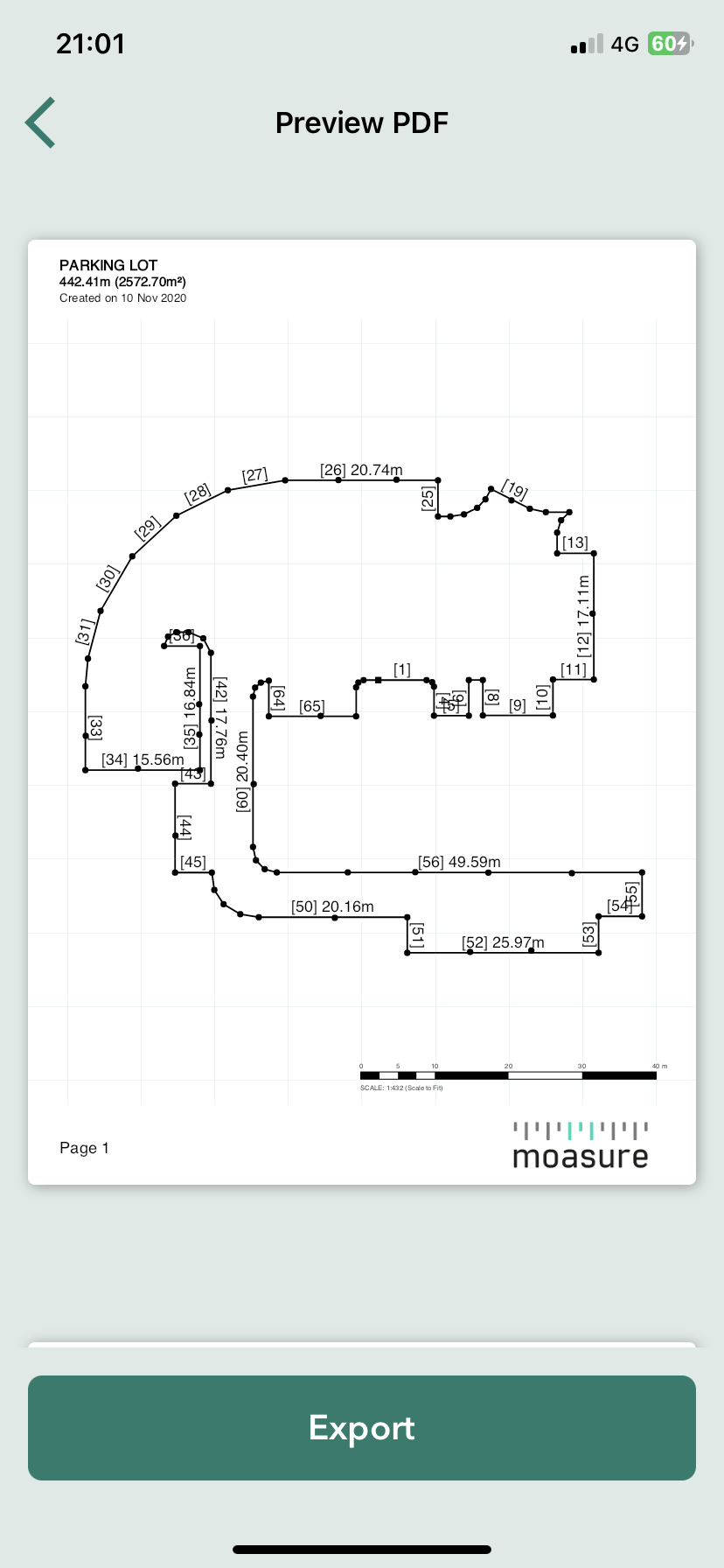

Voir ci-dessous un exemple de PDF exporté avec l'option Échelle adaptée.
Remarque : lors de la sélection d'une échelle prédéfinie (par exemple 1:5), il est possible que la mesure soit trop grande pour être présentée sur la page. Dans ce cas, un avertissement s'affichera sur le PDF indiquant que « La mesure ne peut pas être affichée car elle est trop grande. Vous pouvez ajuster les paramètres de l'échelle ou le format papier pour résoudre ce problème ».

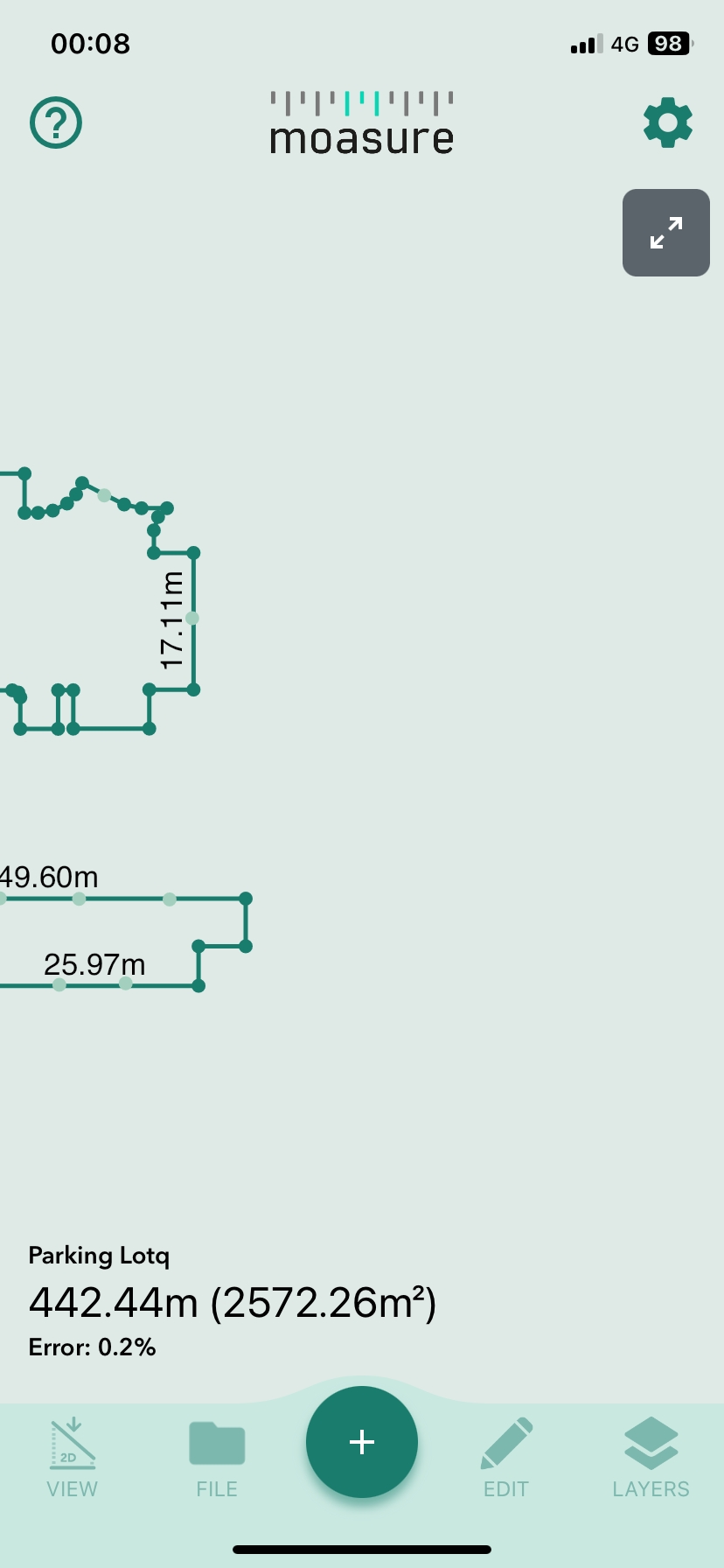

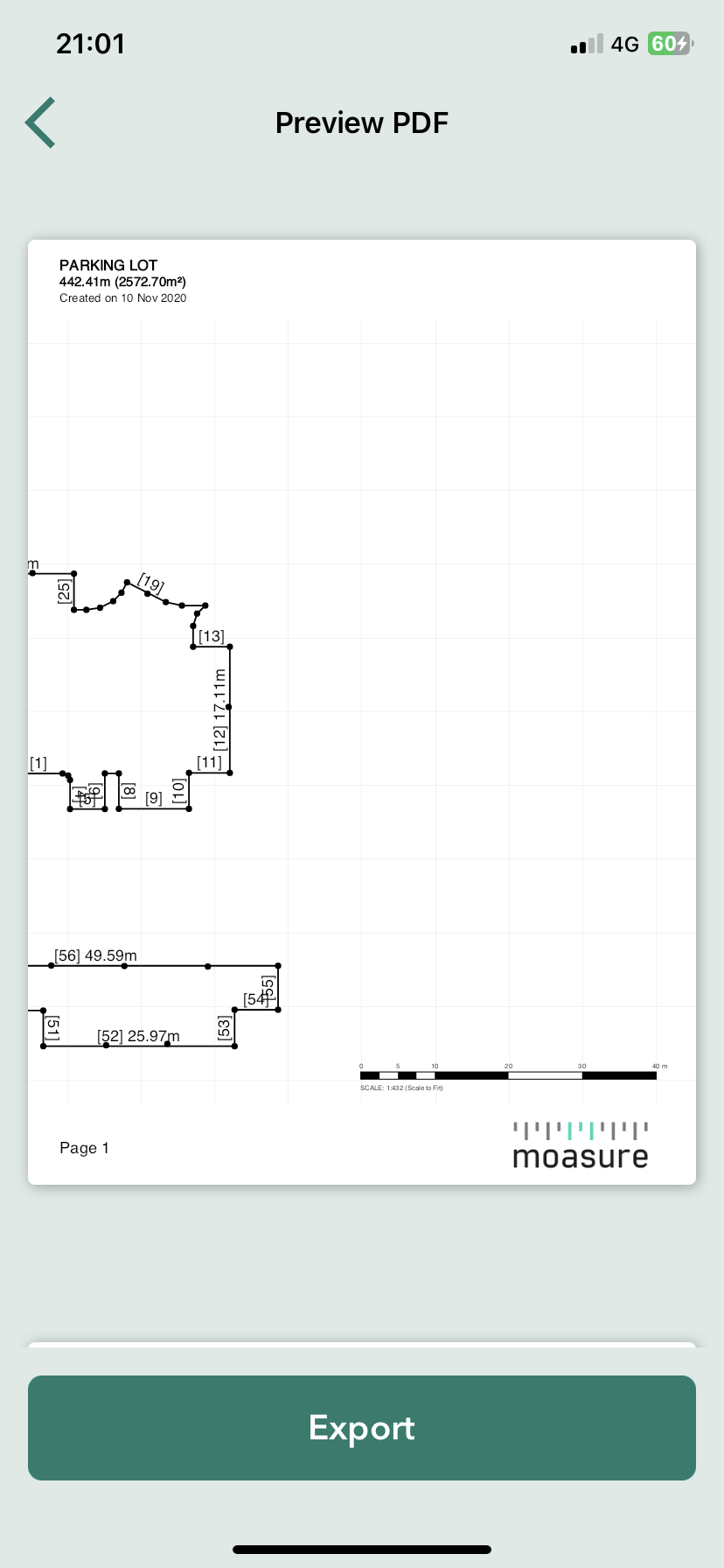

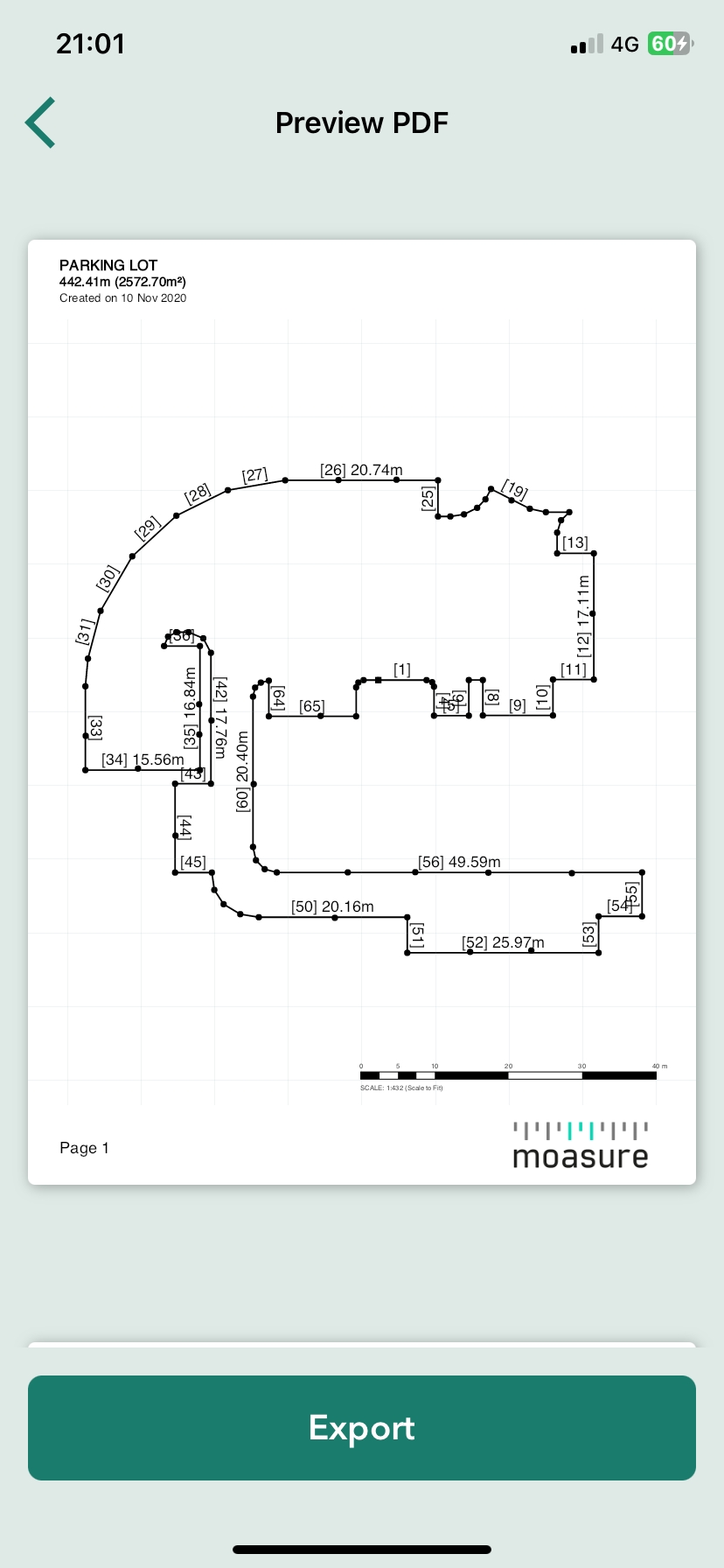

Centrer sur la page. L'option Centrer sur la page est sélectionnée par défaut et centre la mesure sur la page même lorsque la mesure est déplacée vers la gauche ou la droite du canevas de l'application avant l'export. Lorsque cette option est désactivée, la mesure ne sera pas centrée. Cela peut être utile lorsque vous souhaitez uniquement exporter une section de la mesure (la section affichée sur le canevas de l'application). Voir ci-dessous des exemples du même PDF avec l'option Centrer sur la page activée et désactivée.
Afficher une grille. Cette option est sélectionnée par défaut. Cette option affiche une grille carrée claire sur le PDF.
Afficher les calques sur des pages séparées. Cette option est sélectionnée par défaut. Lorsqu'elle est activée, les calques seront affichés (pour les mesures multicalques) sur le PDF en affichant chaque calque sur des pages séparées.
Afficher l'image en arrière-plan. Cette option est sélectionnée par défaut. Lorsqu'elle est activée et lorsqu'une image d'arrière-plan est ajoutée à la mesure via la fonction Arrière-plan, l'image en arrière-plan est ajoutée au PDF.
Affichage en noir/blanc. Cette option vous permet d'exporter le PDF en noir/blanc plutôt que dans les couleurs par défaut. Ceci est utile lorsque vous souhaitez exporter avec un contraste plus élevé ou simplement économiser de l'encre.
Remarque : L'échelle n'est pas prise en charge pour les exports 3D. Si vous exportez un fichier en 3D, vous ne pourrez pas sélectionner Échelle adaptée ou des échelles prédéfinies (par exemple : 1:5). Afficher l'image d'arrière-plan et Afficher une grille ne sont pas non plus pris en charge pour les exportations 3D.
Lors de l'export au format CSV, vous pouvez choisir de modifier les options par défaut pour personnaliser le CSV à votre guise.
Les options configurables sont les suivantes :
Inclure le numéro de chemin. Ajoute une colonne et une valeur pour le numéro de type de chemin du point enregistré. Le numéro correspond à l'ordre des types de chemin dans la mesure. Pour donner un exemple ; le premier type de chemin mesuré sera le numéro 1. Si le type de chemin est modifié par la suite (par exemple de ligne droite à tracer la ligne), le nouveau numéro de chemin sera 2. Si un seul type de chemin est utilisé durant la mesure, tous les types de chemin porteront le numéro 1.
Inclure le type de chemin. Ajoute une colonne et une valeur pour le type de chemin du point enregistré. Les types de chemin sur le CSV ne correspondent pas toujours aux valeurs de l'interface utilisateur. Vous trouverez ci-dessous un tableau de classification pour vous aider à comprendre la signification des valeurs CSV.
Dot2Dot
SmoothTrace
Tracer la ligne (avec l'option courbes lisses activée dans les paramètres).
Trace
LastLeg
La ligne pointillée parfois ajoutée par la fonction Fermer
Null
Inclure l'annotation du point. Ajoute une colonne et une valeur pour l'annotation du point enregistré ajoutée via le la fonction Annotation.
Inclure le type de point. Ajoute une colonne et une valeur pour le type du point enregistré (par exemple, par défaut, PointenVol). Un type de point peut être l'un des éléments suivants :
Default
C'est un point de pause normal.
IgnorePoint
C'est un point ignoré normal.
FlightPoint
Il s'agit d'un point d'échantillonnage exact sur un chemin Tracer et TracerLisse.
CenterPoint
Il s'agit d'un point au centre d'un arc/cercle.
ArcPoint
Il s'agit d'un point sur un chemin arc/cercle.
WallPoint
Il s'agit d'un point sur un chemin Mur.
Inclure le nom du calque. Ajoute une colonne et une valeur pour le nom du calque dans lequel se trouve le point enregistré (par exemple, calque de base).
Inclure le numéro du calque. Ajoute une colonne et une valeur pour le numéro du calque. Le numéro correspond à l'ordre chronologique dans lequel les calques sont ajoutés. Pour donner un exemple ; si vous avez ajouté un calque à votre mesure, il y aura deux calques au total. Le premier calque (calque de base) sera le numéro 1 et le deuxième (ajouté) sera le numéro 2.
Inclure l’en-tête de colonne. Ajoute des noms d'en-tête de colonne sur la première ligne.
Inclure la superficie. Ajoute une colonne et une valeur pour la superficie.
Inclure les points ignorés. Ajoute les points ignorés au CSV.

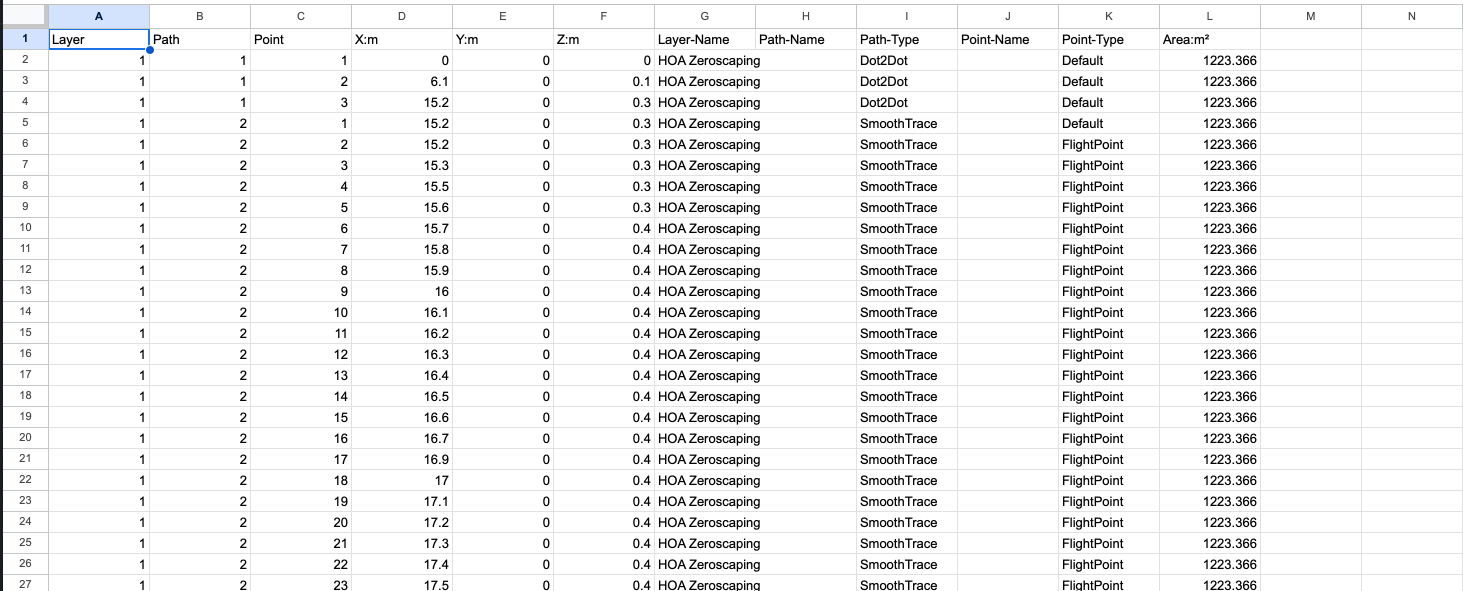

Utiliser le format local. Utilise le formatage de nombres locaux pour afficher les valeurs numériques. Pour donner un exemple ; lorsqu'il est activé, un utilisateur au Royaume-Uni aura le numéro du mètre carré formaté tel que 150.65 tandis qu'un utilisateur en Espagne aura le même numéro formaté tel que 150,65. Voir ci-dessous un exemple de fichier CSV et d'image exportés avec toutes les options activées.
Le nom du chemin est inclus sous forme de colonne dans le CSV et ne peut pas être configuré (activé/désactivé) dans les options. Le nom du chemin n'est actuellement pas utilisé, mais pourrait l'être dans le futur, cette colonne peut donc avoir des valeurs vides.
Lors de l'export au format DXF, vous pouvez choisir parmi deux options :
3D. Comprend des données altimétriques.
2D. Aplanit les données en supprimant l'altimétrie.
Lors de l'export sous une image, vous pouvez choisir parmi trois options :
PNG.
JPG. Idéal pour optimiser la taille des fichiers.
SVG. Idéal pour un fond transparent.
Aucune option n'est disponible pour le format MFile.
Outre l'export de fichiers uniques, vous pouvez également exporter plusieurs fichiers à la fois. Pour ce faire, suivez les étapes ci-dessous.
Appuyez sur Fichier > Multi Export dans la barre d’outils inférieure.
Sélectionnez les fichiers que vous souhaitez exporter ou sélectionnez un dossier entier.
Sélectionnez le format d'export souhaité parmi les options proposées.
