Tipos de Rutas

Cuando comience una medición en la app de Moasure, utilizará un Tipo de Ruta, que es la forma en la que dos puntos se unen. Moasure ofrece siete tipos de rutas diferentes, cada uno adecuado para un tipo específico de medición o entorno.

Puede cambiar el tipo de ruta en cualquier punto de pausa, ya sea durante la medición o después de haberla terminado. Esto le permitirá adaptarse a diferentes formas, obstáculos y características dentro de un mismo proyecto.

Seleccionar el tipo de ruta correcto garantiza mediciones más precisas para su proyecto, especialmente al trabajar con superficies curvas, cambios de elevación o diseños complejos.

Accediendo a los Tipos de Rutas en la App

Para iniciar una medición, abra la app de Moasure y haga clic en el icono verde +. Elija entre los tipos de medición 'Forma Cerrada' o 'Forma Abierta'. Una vez seleccionado, el icono de Rutas aparecerá en la parte inferior de la pantalla, mostrando los siete tipos de rutas disponibles.

Mientras se encuentre en un punto de pausa, siempre que el dispositivo Moasure esté inmóvil, puede permanecer en pausa el tiempo que necesite antes de avanzar al siguiente punto de pausa.

Por defecto, el primer tipo de ruta que se utiliza al iniciar una medición es Línea Recta. Sin embargo, puede cambiar el Tipo de Ruta Inicial en la configuración de la app.

Si comienza a moverse nuevamente desde un punto de pausa, el tipo de ruta actual permanecerá activo hasta que lo cambie manualmente seleccionando el tipo de ruta más adecuado para su siguiente medición.

Al iniciar una nueva medición, comenzará a medir con el tipo de ruta predeterminada: Línea Recta, aunque puede modificar el Tipo de Ruta Inicial en la configuración de la app.

Recuerde: Su dispositivo Moasure registra su posición en función del Punto de Referencia, que corresponde a la parte más puntiaguada del dispositivo Moasure o del STICK en caso de utilizarlo. Alinee siempre este punto al iniciar la medición para garantizar los resultados más precisos.

Línea Recta

El tipo de ruta Línea Recta es el más utilizado. Conecta dos puntos de pausa mediante una línea recta, independientemente del recorrido real que siga.

Este tipo de ruta es ideal para:

  • Medir distancias directas

  • Navegar alrededor de obstáculos como árboles, rocas o muebles de patio

  • Mantener las mediciones rápidas, sencillas y precisas

Línea Recta es el tipo de ruta predeterminado al iniciar una nueva medición, aunque puede modificar el tipo de ruta en la configuración de la app en cualquier momento.

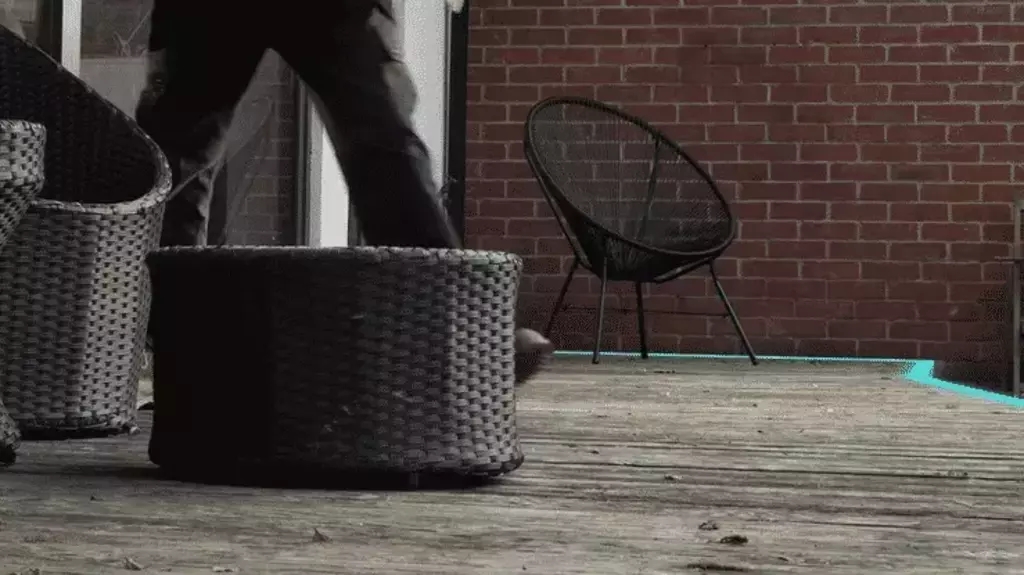

Mida alrededor de un obstáculo manteniendo el dispositivo Moasure inmóvil antes y después del obstáculo. Los puntos serán conectados mediante una Línea Recta a pesar de haber un obstáculo o una obstrucción.

Trazar

El tipo de ruta Trazar registra el movimiento preciso de su dispositivo Moasure entre los puntos de pausa. Es ideal para formas complejas, curvas o irregulares, como jardines, piscinas y estanques.

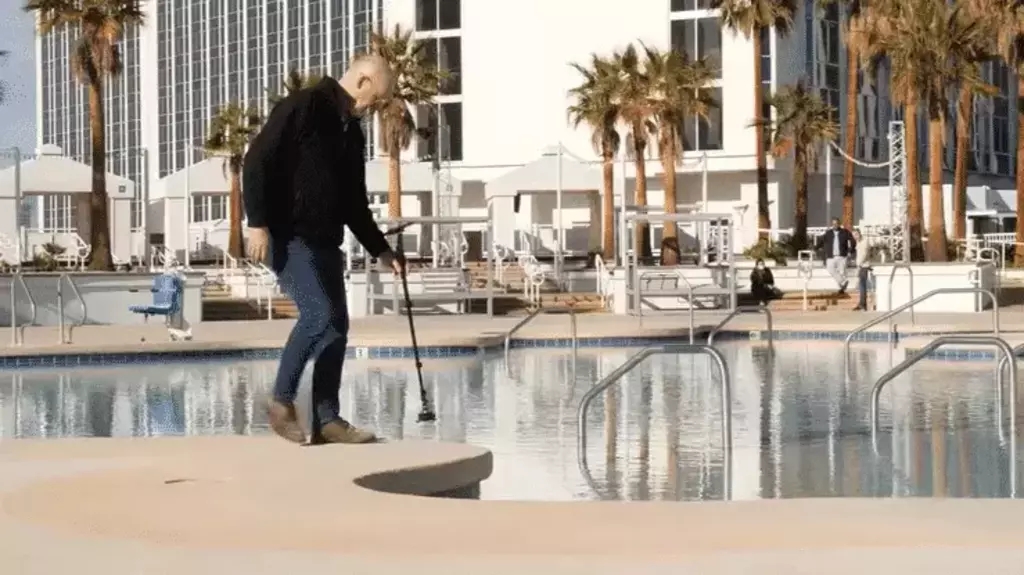

Utilice el Modo Trazar para medir con precisión el contorno de una forma curva, como una piscina o un jardín.

Puntos

El tipo de ruta Puntos captura puntos individuales sin conectarlos mediante líneas. Esto resulta útil para marcar ubicaciones de interés, como árboles o aspersores. También es el tipo de ruta requerido para registrar puntos de elevación al medir volúmenes.

Existen dos formas de utilizar el tipo de ruta 'Puntos' para cálculos de volúmenes:

En el primer método, durante una medición continua, comience capturando el perímetro, regrese al punto de inicio sin finalizar la medición y luego cambie al tipo de ruta 'Puntos' para registrar los cambios de elevación dentro del área. Para recopilar datos de elevación en toda la superficie, utilice un patrón en espiral que permita mantener la consistencia en la técnica. Este método es más adecuado para áreas ovaladas o circulares. Para áreas rectangulares o cuadradas, el patrón en zig-zag es la mejor opción, asegurando una cobertura uniforme y la máxima precisión.

En el segundo método, como capa separada, primero complete la medición del perímetro. A continuación, vuelva a pasar por la línea de referencia formada por los puntos A y B (aprenda cómo crear Capas) para garantizar que todo permanezca alineado. Al alcanzar el punto B, Moasure cambiará automáticamente al tipo de ruta 'Ignorar Línea'. Una vez dentro del área, cambie manualmente al tipo de ruta 'Puntos' para comenzar a capturar los cambios de elevación. De nuevo, para áreas ovaladas o circulares, utilice un patrón en espiral; para áreas rectangulares o cuadradas, el patrón en zig-zag proporciona la mayor precisión.

Independientemente del método elegido, cada punto registrará las coordenadas X, Y y Z para un mapeo preciso de la elevación.

Puntos capturados con el Tipo de Ruta 'Puntos'
Tipo de Ruta 'Puntos' seleccionado durante una medición.

Ignorar Línea

Ignorar Línea le permite omitir una longitud o distancia de su medición. Por ejemplo, si desea omitir un lado o segmento de una medición perimetral, cambiar el Tipo de Ruta a 'Ignorar Línea' le permitirá continuar con su medición; una vez que haya terminado, el lado omitido no aparecerá en el plano.

Por otro lado, si desea medir alrededor de un obstáculo y aun así capturar el movimiento en el plano, utilice el Tipo de Ruta 'Línea Recta' en su lugar. Los puntos serán conectados mediante una línea recta incluso cuando rodee un obstáculo.

Pared

El tipo de ruta Pared está diseñado para capturar el perímetro de estructuras exteriores con muros, como bloques de oficinas o viviendas.

Para utilizarlo, coloque el dispositivo Moasure, sin el STICK, en el centro de cada pared con la luz LED apuntando hacia arriba (margen superior izquierdo). La app capturará el plano de la pared y determinará automáticamente las esquinas, ayudándole a mapear el espacio con precisión.

Para garantizar la precisión, siempre finalice la medición en el mismo punto de inicio. Esto generará un diagrama completo, mostrando el perímetro y el área, facilitando la planificación de modificaciones o la evaluación del espacio disponible.

Si encuentra una pared bloqueada por árboles, vallas o muebles, puede rodearlo fácilmente utilizando el tipo de ruta 'Ignorar Línea'. En lugar de detener la medición, coloque el dispositivo Moasure plano sobre el suelo, con el logo y la luz LED apuntando hacia arriba. De esta manera, Moasure cambiará automáticamente a 'Ignorar Línea' y ese punto será omitido.

Luego, rodee el obstáculo y coloque el dispositivo verticalmente contra la misma pared para reanudar la medición. Moasure retomará exactamente donde se detuvo, manteniendo la medición precisa y completa.

Este método es útil para medir edificios o espacios con áreas de difícil acceso, asegurando que pueda capturar la estructura completa sin interrupciones.

Arco

El tipo de ruta Arco se utiliza para medir formas curvas, como entradas, piscinas o senderos sinuosos. Para capturar un arco, tome al menos tres puntos: uno al inicio, otro en el medio y otro al final de la curva.

La app de Moasure trazará, en primer lugar, una línea recta hasta el segundo punto y, posteriormente, ajustará el arco hasta el tercero.

Para formas más complejas, como una curva en forma de 'S', puede combinar los tipos de rutas 'Arco' y 'Línea Recta'. En primer lugar, capture el arco inicial utilizando tres puntos. Posteriormente, cambie al tipo de ruta 'Línea Recta' para añadir un pequeño segmento entre las curvas. Esto indica a la app y a Moasure que comienza un nuevo arco, evitando que continúe la rotación del arco anterior.

A continuación, cambie nuevamente al tipo de ruta 'Arco' para medir la segunda curva, capturando de nuevo tres puntos: uno al inicio, otro en el medio y otro al final de la curva.

Con ambos arcos y el tramo recto medidos, la forma en “S” quedará completa.

Círculo

El tipo de ruta Círculo genera automáticamente el círculo con mejor ajuste en función de los puntos medidos. Para capturar una forma circular, mida al menos tres puntos alrededor de la circunferencia, colocándolos en una disposición triangular en lugar de regresar al punto de inicio. Esto ayuda a definir la forma del círculo con mayor precisión.

Para áreas circulares de mayor tamaño, como una rotonda, una glorieta o una plaza circular, capturar cuatro o más puntos a lo largo del borde proporcionará una mayor precisión. Esto garantiza una medición más exacta en formas circulares grandes y bien definidas.

*Aunque el número mínimo de puntos de pausa requerido para las rutas 'Arco' y 'Círculo' son tres, capturar uno o más puntos adicionales en la circunferencia para cualquiera de estos tipos de ruta, es decir, cuatro o más puntos en total, dará como resultado una medición más precisa.

Si lo desea, puede cambiar el tipo de ruta una vez finalizada la medición. Clique en 'Editar', desplácese hasta 'Editar rutas', seleccione la sección correspondiente de su diagrama de medición, clique en 'Cambiar tipo de ruta' y, a continuación, seleccione el tipo de ruta deseado. Clique en 'Guardar' cuando haya terminado.
