Opciones para el Tipo de Ruta 'Trazar'

Las Opciones para el Tipo de Ruta 'Trazar' le permiten personalizar cómo se comporta la Tipo de Ruta 'Trazar', dándole un mayor control sobre cómo se registran sus mediciones.

Obtenga más información sobre el tipo de ruta 'Trazar' en nuestra Guía completa sobre Tipos de Rutas.

Resolución de Puntos de Vuelo

Los puntos de vuelo forman las líneas de trazo libre al usar el Tipo de Ruta 'Trazar'. Esta configuración determina la distancia entre los puntos capturados cuando el dispositivo está “volando” entre puntos de pausa.

Puede elegir entre las siguientes opciones:

  • Métrico: 0,05 m, 0,10 m, 0,20 m o 0,30 m

  • Imperial: 0.20 ft, 0.40 ft, 0.70 ft o 1.00 ft

De forma predeterminada, se selecciona 0,10 m / 0.40 ft.

Los Valores Más Bajos capturan más detalle, mientras que los Valores Más Altos crean una trayectoria más simplificada.

Curvas de Trazo Suave

Para activar o desactivar la opción de 'Curvas de Trazo Suave', siga estos pasos:

  1. Clique en 'Ajustes'.

  2. Clique en 'Opciones de Medición'.

  3. Clique en el botón para activar o desactivar esta opción.

  4. Clique en la flecha hacia atrás en el margen superior izquierdo hasta volver a la pantalla principal.

Elevación del Tipo de Ruta 'Trazar'

En la versión 3.0 o posterior de la aplicación, la opción Elevación del Tipo de Ruta 'Trazar' ofrece dos alternativas para manejar los cambios de altura al usar el Tipo de Ruta 'Trazar'.

Los cambios en la configuración de Elevación del Tipo de Ruta 'Trazar' solo se aplican a nuevas mediciones.

Para cambiar esta configuración:

  1. Abra la aplicación Moasure y clique en 'Ajustes':

  2. Clique en 'Opciones de Medición'.

  3. Clique en Elevación del Tipo de Ruta 'Trazar':

  4. Elija entre 'Suavizado Lineal de Altura' o 'Trayectoria de Altura Real'.

  5. Clique en 'Guardar'.

  6. Clique en la flecha hacia atrás en el margen superior izquierdo hasta volver a la pantalla principal.

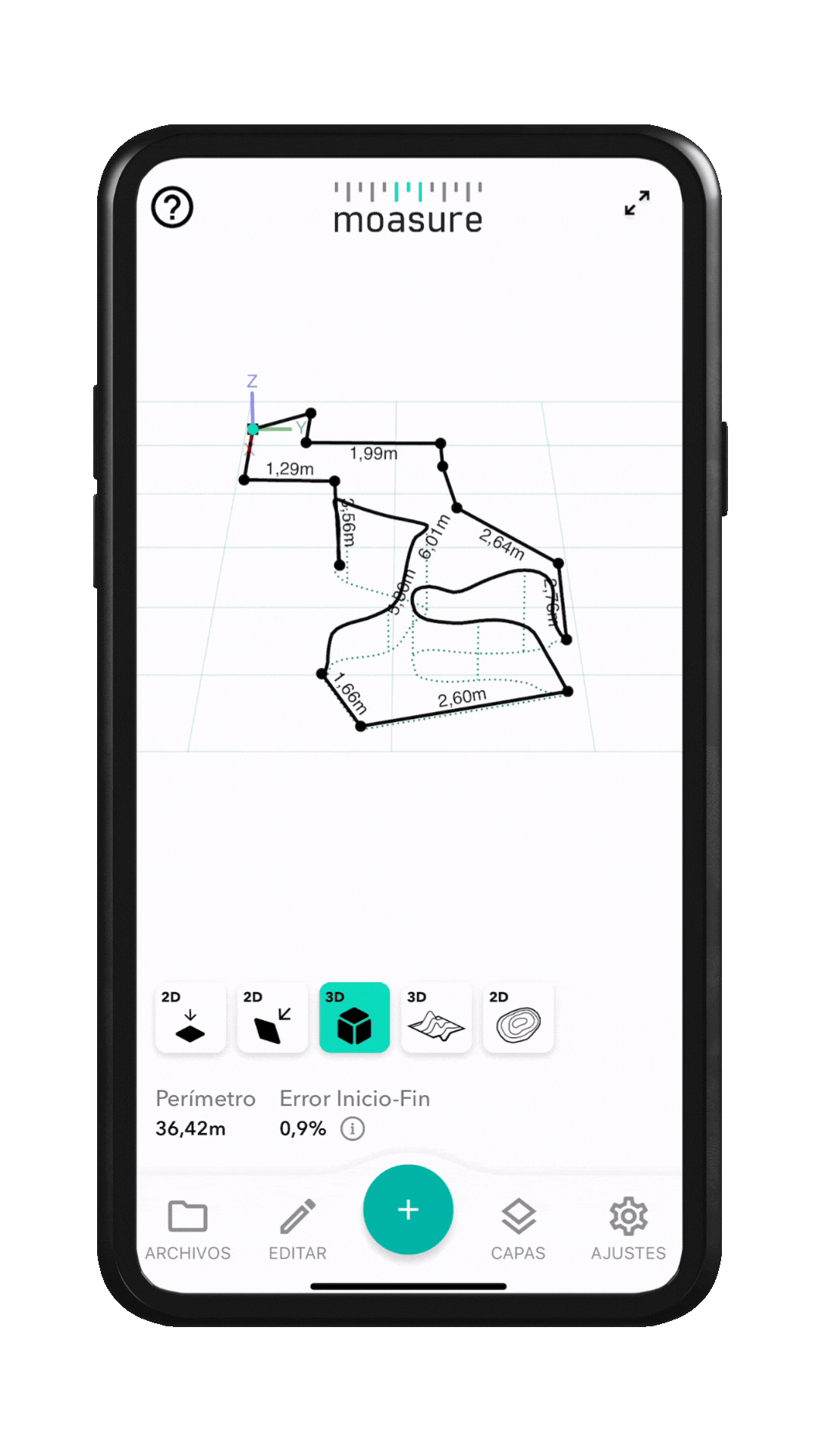

Siga estos pasos para activar o desactivar la opción Elevación del Tipo de Ruta 'Trazar' desde el lienzo:

  1. Clique en 'Archivos' > 'Mediciones' y seleccione una medición.

  2. Elija la Vista 3D (Cubo).

  3. Clique en 'Editar'.

  4. Clique en 'Z Suavizado' o 'Z Real'.

  • Suavizado Z (Suavizado Lineal de Altura): seleccione esta opción para aplanar obstáculos menores como plantas o barandillas, ofreciendo una representación más fluida de la trayectoria.

  • Z Real (Trayectoria de Altura Real): seleccione esta opción para ver los cambios de elevación sin filtros, brindando una representación precisa del terreno tal y como fue medido.

Comprendiendo las opciones de elevación

Suavizado Lineal de Altura

Esta opción captura la altura en los puntos de pausa, ignorando las fluctuaciones intermedias.

Es posible que no quiera registrar todas las variaciones de elevación que ocurren al levantar el dispositivo (la trayectoria real de vuelo). El Suavizado Lineal de Altura aplica una interpolación lineal entre los puntos de pausa, ofreciendo una representación más simplificada de los cambios verticales entre puntos y dando como resultado una curva de elevación más suave.

Trayectoria de Altura Real

Esta opción captura la trayectoria de altura real del dispositivo tanto entre los puntos de pausa como en ellos.

La Trayectoria de Altura Real mide los movimientos verticales entre y en los puntos de pausa, registrando la verdadera trayectoria de altura del dispositivo. Use esta opción cuando necesite trazar no solo el contorno de una forma, sino también su elevación durante el movimiento. Si no desea capturar cambios de elevación entre pausas, utilice en su lugar 'Suavizado Lineal de Altura'.
